工程师，在开发设计电路项目，一般都是围绕微处理器这个中心进行，根据项目的功能需求，设计微处理器的外围电路；微处理器按照类型区分，包含

• MCU单片机，如ST意法的STM32F103RCT6单片机；
• DSP处理器，如TI德州仪器的TMS320C6652；
• FPGA处理器，如Xilinx赛灵思的XA7A50T；
• CPU处理器，如Intel英特尔的I5处理器；

其中，对于一些功能较为简单，不需要大量的数据运算，工程师优先选用的微处理器会是MCU单片机。这是为什么呢？

第一，开发设计简单，无论是硬件电路设计还是软件代码设计，工程师只需依据MCU单片机公司提供的参考设计例程，进行二次开发基本上就能完成项目的电路方案开发；

第二，成本低廉，由于8位单片机与32位单片机被大量的应用在不同产品中，出货量非常庞大，直接的结果是单片机价格的直线下降；

第三，大中院校的电子教材，基本都是以单片机的开发案例为主，为日后参加工作的学生培养了使用单片机的习惯；

单片机电路项目

是的，没错！单片机应用非常广，也非常受工程师的欢迎！

在设计项目的过程中，工程师会面临一个问题---如何选择项目匹配的单片机型号？因为单片机不仅品牌多，而且数量多、功能多还型号多。

以单片机的封装为例来区分，工程师常见的封装类型如，SOP8、MSOP10、SOP14、SOP16、TSSOP20、QFN24、QFN32、LQFP44、LQFP48、LAFP64等等

可是，工程师是否接触过还有6引脚封装的单片机吗？一个单片机只有6个引脚，而且还包括2个电源引脚。可能这是全世界最小引脚数量的单片机了，仅仅只有6个引脚，其封装为SOT23-6。

SOT23-6封装单片机

那么这个只有6个引脚封装的单片机，有什么特色呢？芯片哥以上海晟矽微的MC30P6250为例进行详细的说明

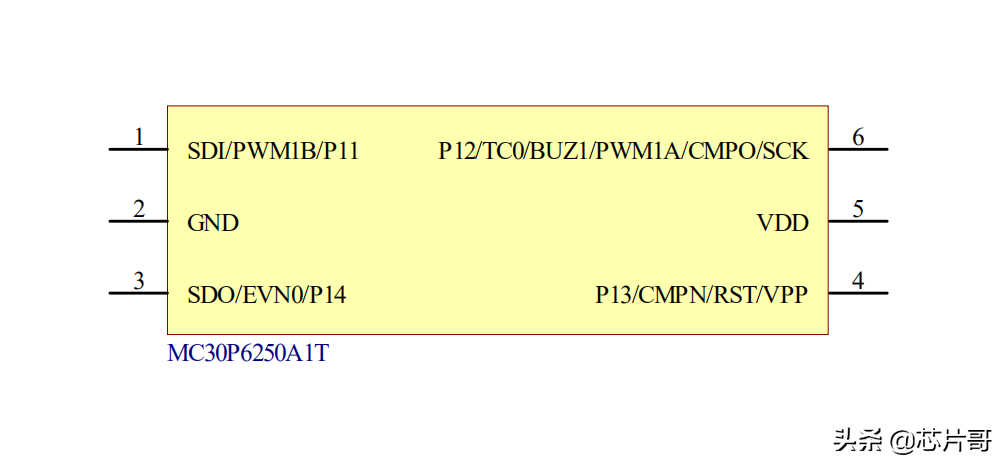

MC30P6250单片机引脚定义

在了解一个新型号的单片机之前，首先需要熟知这个型号MC30P6250单片机的引脚定义

MC30P6250单片机

• Pin 1引脚：SDI & PWM1B & P11

SDI：编程数据信号输入引脚，作为编程口，也可作为SPI通信输入引脚；

PWM1B：单片机内部定时器PWM信号的输出引脚；

P11：单片机的普通IO引脚，内部集成上拉与下拉电阻，可编程；

• Pin 2引脚：GND

GND：单片机的电源的引脚，作为0V的参考点；

• Pin 3引脚：SDO & EVN0 & P14

SDO：编程数据信号的输出引脚，作为编程口，也可作为SPI通信输出引脚；

EVN0：单片机内部比较器正端输入引脚；

P14：单片机的普通IO引脚，内部集成上拉电阻，可编程；

• Pin 4引脚：P13 & CMPN & RST & VPP

P13：单片机的普通IO引脚，内部集成上拉电阻，可编程；

CMPN：单片机内部比较器负端输入引脚，与EVN0共同构成单片机的比较器输入检测功能；

RST：单片机的外部复位输入引脚；

VPP：单片机的编程高压输入引脚；

• Pin 5引脚：VDD

VDD：单片机的电源输入引脚；

• Pin 6引脚：P12 & TC0 & BUZ1 & CMPO & SCK

P12：单片机的普通IO引脚，内部集成上拉与下拉电阻，可编程；

TC0：单片机内部定时器的外部计数输入引脚；

BUZ1：有源蜂鸣器驱动输出引脚；

CMPO：单片机内部比较器的输出引脚；

SCK：编程时钟信号，作为编程口，也可作为SPI通信的时钟引脚；

MC30P6250单片机功能特点

在基本了解这个型号MC30P6250的单片机引脚定义后，它的功能特点可以归纳为

1. 它是一个OTP类型的单片机，存储空间大小只有1K*14 bit，有且只能编写一次；
2. 单片机的内核属于8位CPU，工程师想不到吧，呵呵~~~
3. 内置高频RC振荡器，最大可支持16MHz的主频，是不是有点小惊喜，意不意外~~~
4. PWM波输出功能；
5. 比较器功能；
6. SPI串口通信功能；
7. 工作电压范围0~6.0V，支持3.3V与5.0V系统；

其中集成了内部比较器，是这个6引脚封装的单片机最大的特色；当然其他型号的SOT23-6封装的单片机，也可以集成类似触摸按键功能、ADC采集功能等等；

另外一个特点是单片机的IO引脚输出输入电流能力，输出电流可达20mA，输入电流可达30mA；要超出一些常规的单片机IO引脚特性。

IO引脚输出电流能力大，其最大的优势是可以直接驱动一些小型负载，比如LED灯，不再需要其他功率放大电路了。

MC30P6250单片机项目应用

初步掌握SOT23-6封装的单片机MC30P6250特性后，工程师就可以使用其开发设计电路项目了。尤其是一些功能简单的小型电器产品项目，比如

智能化妆镜，只需两个按键检测和两个IO输出就可以满足；

智能感应水龙头，只需三个IO引脚就可以满足；

智能小便池，只需四个IO引脚就可以满足；

智能门禁，只需三个IO引脚就可以满足；

开发这些功能的项目，虽然SOT23-6封装的单片机能胜任，但设计它的软件，芯片哥建议工程师优先选用汇编语言，因为汇编语言占用的存储空间相比较C语言编写的程序要小一些；

使用SOT23-6封装的单片机，在软件开发上使用汇编语言，可能会有些不便，但它的另一个特点是价格便宜，毕竟只有6个引脚的单片机，应该是属于全球最小封装的单片机吧。MC30P6250单片机参考价为 0.5~0.6RMB/PCS。

尾声

MC30P6250型号的单片机，虽然只有6个引脚，但它的功能和其他普通的8位单片机一样，区别在于内部集成的外设资源相对较少，除去两个电源引脚VDD和GND之外，只有其他四个可以定义的IO引脚功能；

在硬件电路应用和软件开发上，与其他形式封装的单片机，没有任何本质的区别。
