示波器接地探头接错,影响信号波形测试问题

2021-2-7 15:18 305 12

从事硬件测试好多年,但是纯硬件测试的文章相对于来说讲的和写得很少。这也是为人诟病的一个地方,经常搞些看起来高大上的东西,搞搞热,弄弄噪声,调调电源,改改电磁等等与硬件测试几乎不沾边的事情。

但是,没办法啊!人在屋檐下,岂能不低头。硬件测试是硬件部下边打酱油的,领导的项目都半死不活的了,你还能今天给他发个bug,明天电话说那个没过。

还是去改问题吧,这就是万恶的资本家造成测试不测试,硬件不硬件的我。测试出问题还得改好问题,我怎那么能了。其实是资本家的钱能,有钱能使鬼推磨!

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

愤青归愤青,不情愿归不情愿,但是日子还得过,过日子就得将就了。这不别人问我测试出来波形有问题,这个工作职责范围义不容辞呀!

一个过来人指导我说的,能力不行就要态度好,当然能力行了也要态度好,这个才能活下来和活得更好。说像我这种,活干了话多了,公司没有落下好,在电视剧里活不了几集的。

|| 正文

问题出处

测试个网口MII信号也搞得惊天动地的,我要最好的有源探头,我要最好的示波器。给你给你都给你,谁让别人是老板的红人了。办公室也有政治的。

结果测试出来自己都看不下去了,我也就不好意思放上来了。总之就是测试出来的信号太差了,自己都不敢相信下去。

领导叫我过去看,你说我能怎样说?说他不懂测试,这不是打领导的脸吗。说仪器导致的,仪器是我管理的,这不是给自己挖坑。

现场调整好设置,设置好触发,做好接地,设置好挡位。这就太过分了,会拉仇恨的。

算了算了,还是说我去研究下吧!

信号测试

懒得谈示波器测试的内部要求了,是我写的,最后发现这个也就是我约束我自己的。没权没名没宣传叫别人也跟着做,这是很难的。别人测试时序用鳄鱼夹,而且只接一个鳄鱼夹,说是示波器是共地的,确实是共地的,但是这个和你鳄鱼夹接地带来的地上引入干扰及感抗是一码事吗?

因为用示波器要测试出一个精准的信号,其实要求蛮多的,测试用的探头都能讲一节课。再加上带宽、采样率、存储深度、触发方式、死区、Voltage/div、Time/div设置等等,内容太多了。

本次我们就以不同的接地对于测试信号的影响来展开,不理论不仿真只看图。

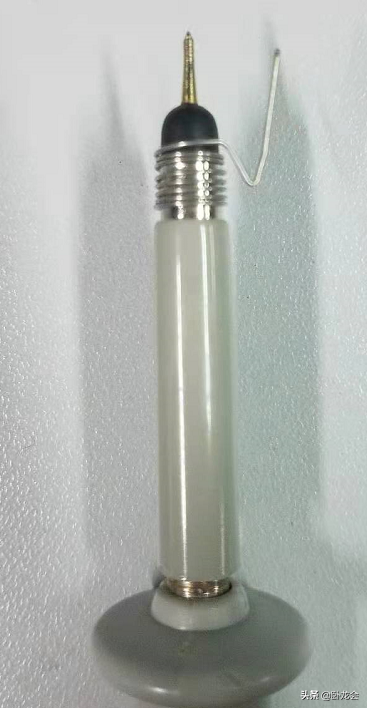

1,弹簧就近接地

这个适用于我这种技术好但是还心细不偷懒的人,测试信号如果用无源探头必须用10:1探头。为啥用10:1探头?不用1:1探头。1:1探头传说不会放大,不会导致噪声干扰也跟着放大,这是不是更好嘛。确实听起来好。但是有利必有弊,电容太大了,带宽太小了。

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

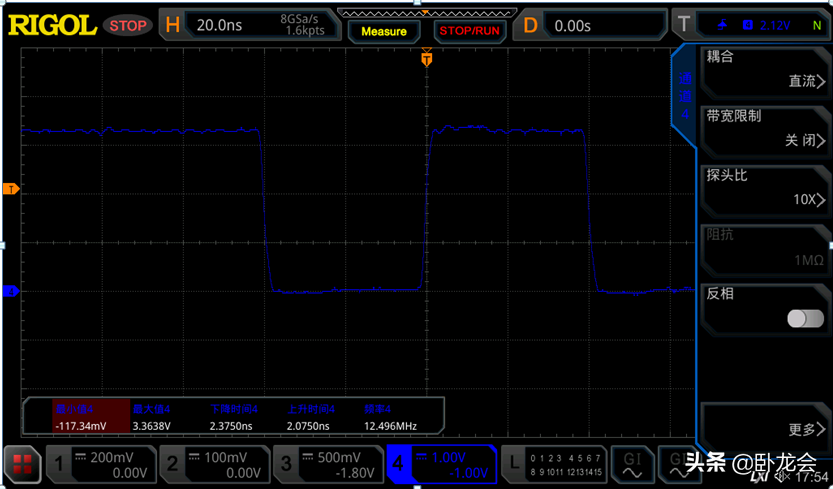

看上面波形图,能看出波形还是比较准确展示了真实信号波形!

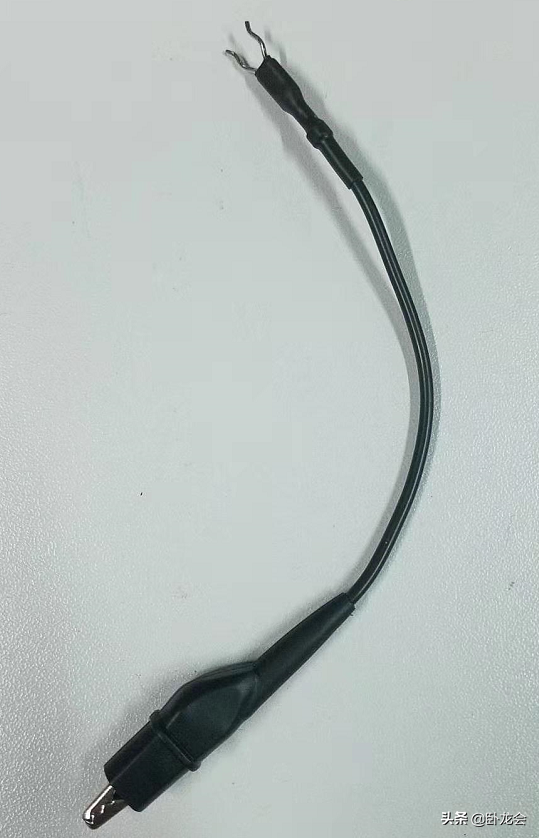

2,鳄鱼夹接地

这种适用于大部分人,单板上焊接个地引出来,鳄鱼夹上就开始了。当然还有更懒一种,地线都不用焊接,直接鳄鱼夹夹在金属连接器上(比如USB、HDMI、RJ45连接器之类)。还有更扯淡也可能是点背的。你都不知道别人设计时是保护地还是隔离地,鳄鱼夹就夹上去当地了。

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

看上面的波形图,就有些波动了,也就是有振玲了,接地引入了一些干扰。

3,两通道使用另外一个通道鳄鱼夹接地

这个适用于非常会偷懒的人,四通道测时序,经常怪示波器通道串扰大的人。整天叫嚣着环境不行,示波器通道隔离太差。其实就是示波器一个通道探头不直接接地,依靠另外一个通道示波器探头接地来进行,亏你想得出。

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

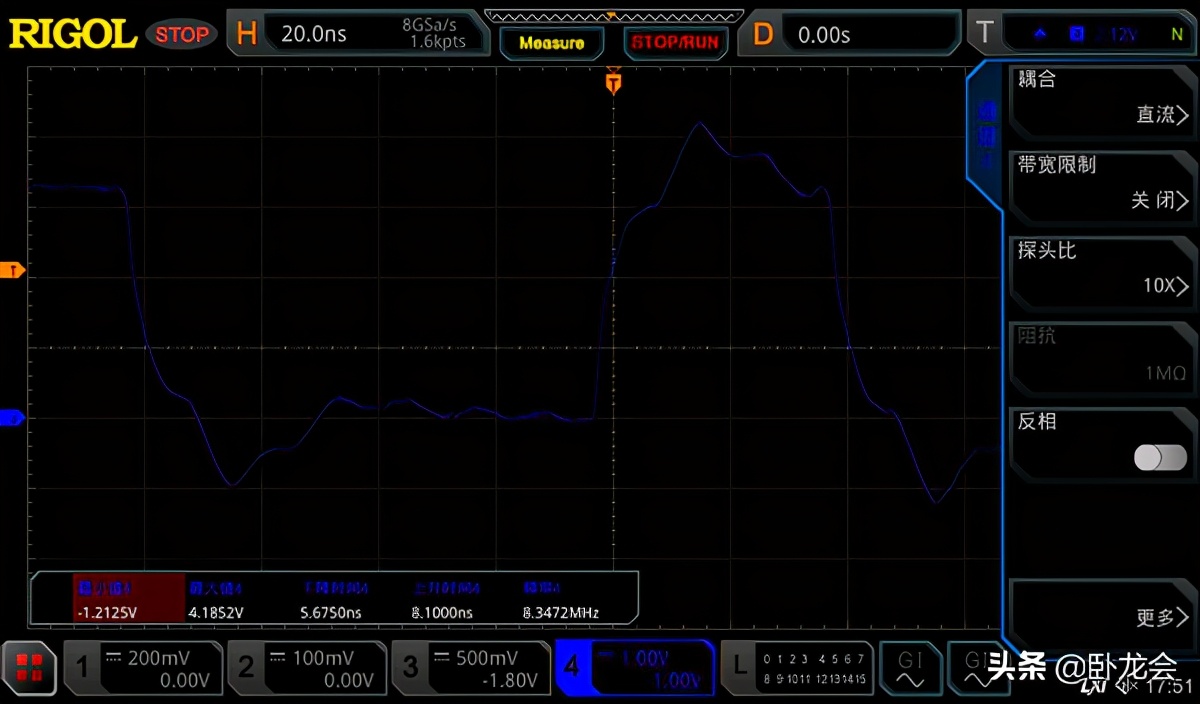

上面这张图,测出来的波形那就不是在测试信号,那是在给信号做干扰测试。波形引入了太大的干扰了。

理论分析

我觉得没有什么分析的了,其实都是大家耳熟能详的减小环路、降低负载电容电感的影响。设计的时候都知道,测试的时候都偷懒了而已!

|| 总结

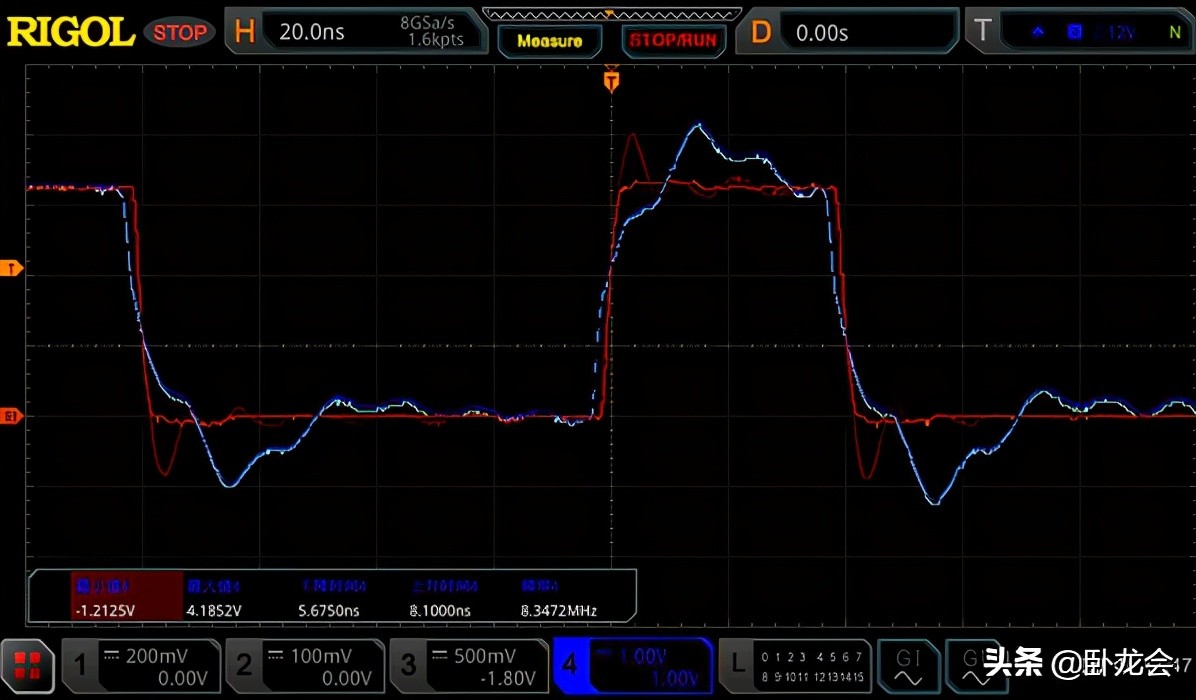

如果你还懒得看图中细节,那我就把接地这个影响整理出来吧!

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

如果还不够,那就来点客观数据再对比下!

信号波形测出来有问题?竟是示波器接地探头接错了,不能这么瞎搞

看了以上数据是否觉得自己很了不起,以一己之力把一个pass的信号,胡乱测出来的结果竟是:按照指标来判定的话,这信号会导致芯片损坏的!这就叫不作不死哦。
