此机故障不用“烧机”了,我来告诉你怎么修

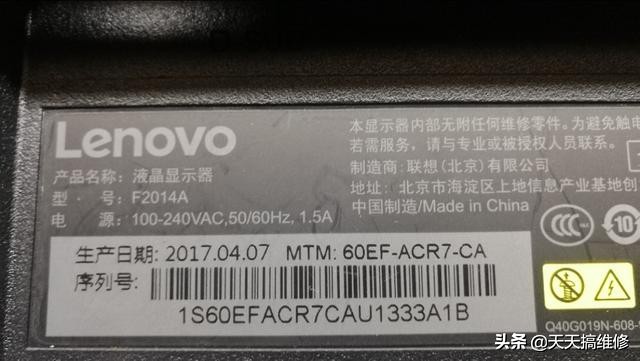

今天跟大家分享的是一款lenovo联想F2014A,液晶显示器故障的维修,此机型好几台都出现了同一问题,各位以后碰到的话可以直接干,一定会非常顺手就能解决。

此机故障不用“烧机”了,我来告诉你怎么修

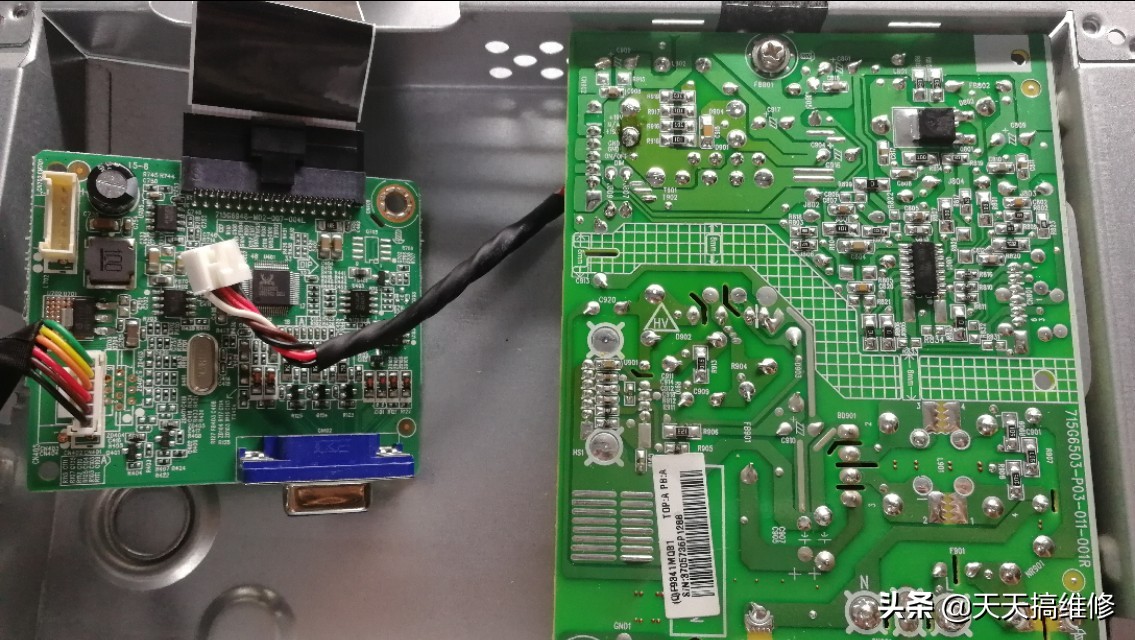

此机开关电源一体板次级,只有一组DC19V输出,同时为LED恒流板和驱动板提供电压。

此型号液晶显示器,出现故障的现象是开机无反应,电源指示灯不亮,检测时用万用表DC档,测次级电源无DC19V ,拔开电源板与驱动板的连接排线后,次级19V供电恢复正常。

此机故障不用“烧机”了,我来告诉你怎么修

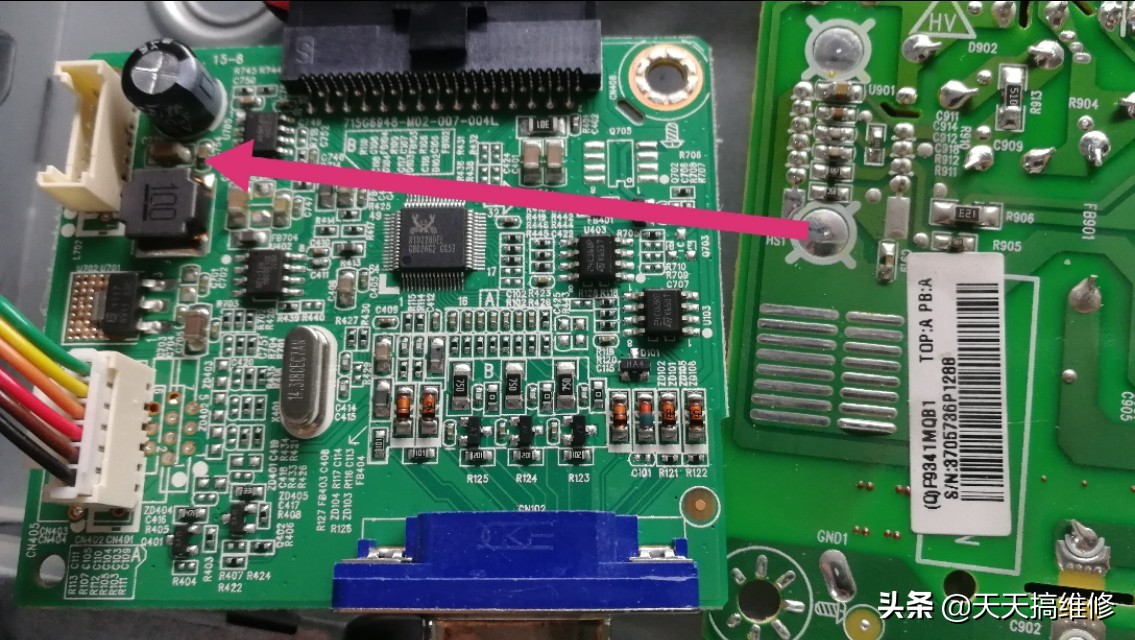

此现象可以判断出驱动板上有元器件短路,导致19V电压被拉低,最后测得(上图箭头处)贴片电容对地短路。

此型号的液晶显示器从去年8月份到现在,手头上刚维修的这台是第三台,故障现象一样,也同样是此电容短路导致的故障。
