详解直流变交流的逆变原理图,怎么控制开关?

2021-7-28 17:28 4534 117

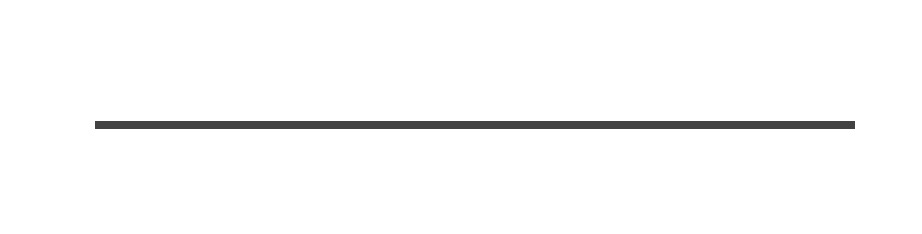

电池输出的是直流电,波形是这样的。

逆变原理!直流电是如何变为交流电的?

你知道怎么把它变为交流电吗?接下来给大家说一下它的转换原理。

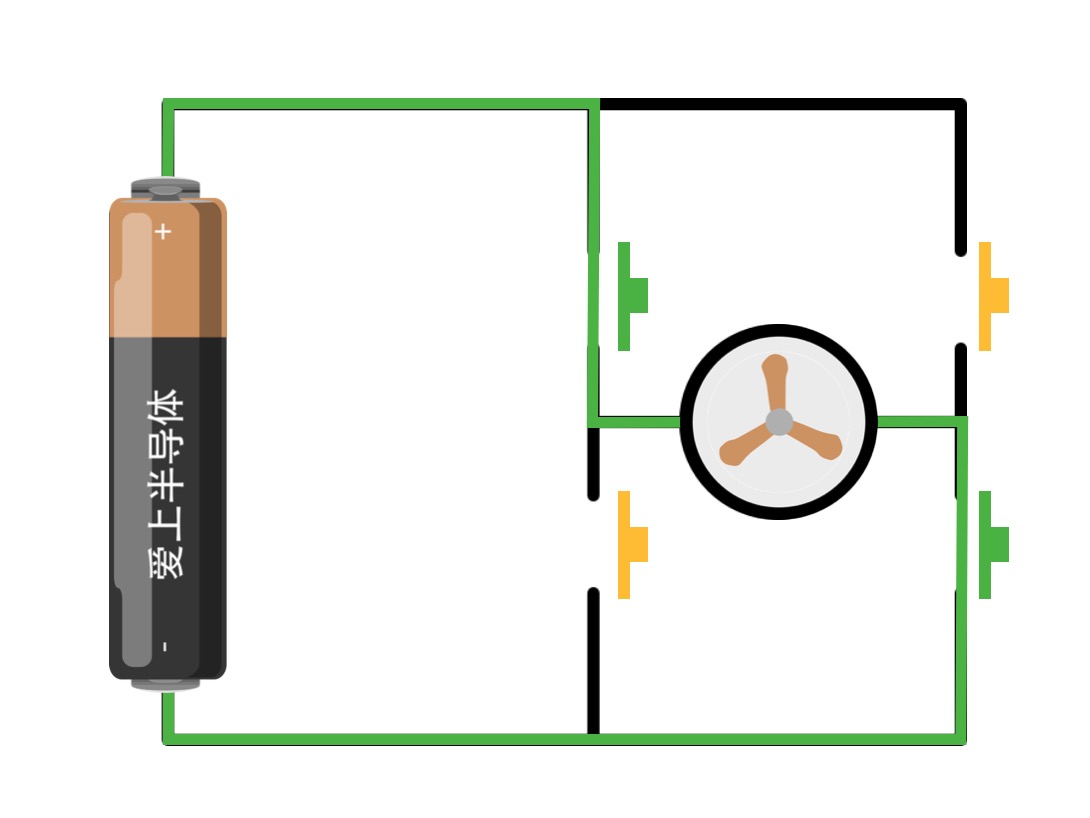

这是直流变交流的原理图。

逆变原理!直流电是如何变为交流电的?

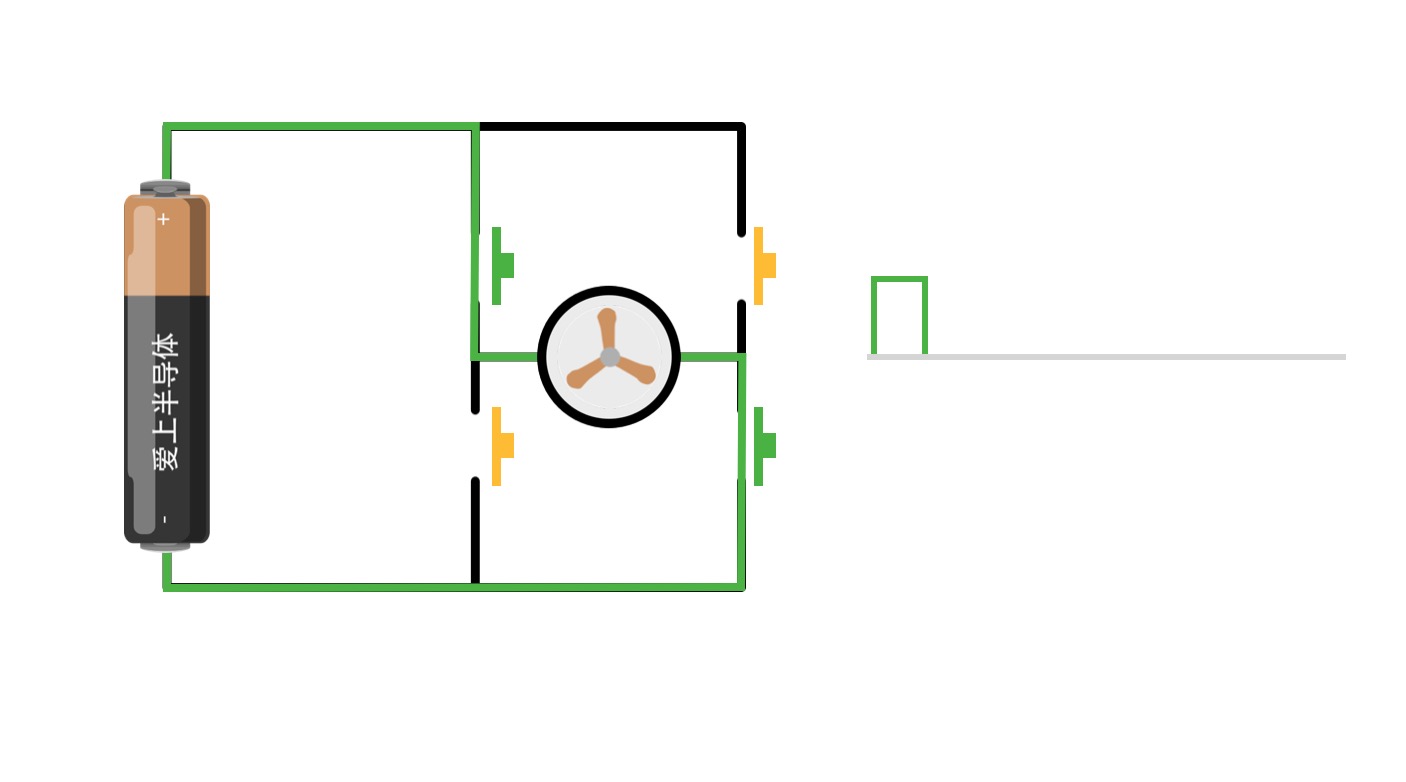

当按下绿色开关时,电流方向是这样的,这是此时的波形;

逆变原理!直流电是如何变为交流电的?

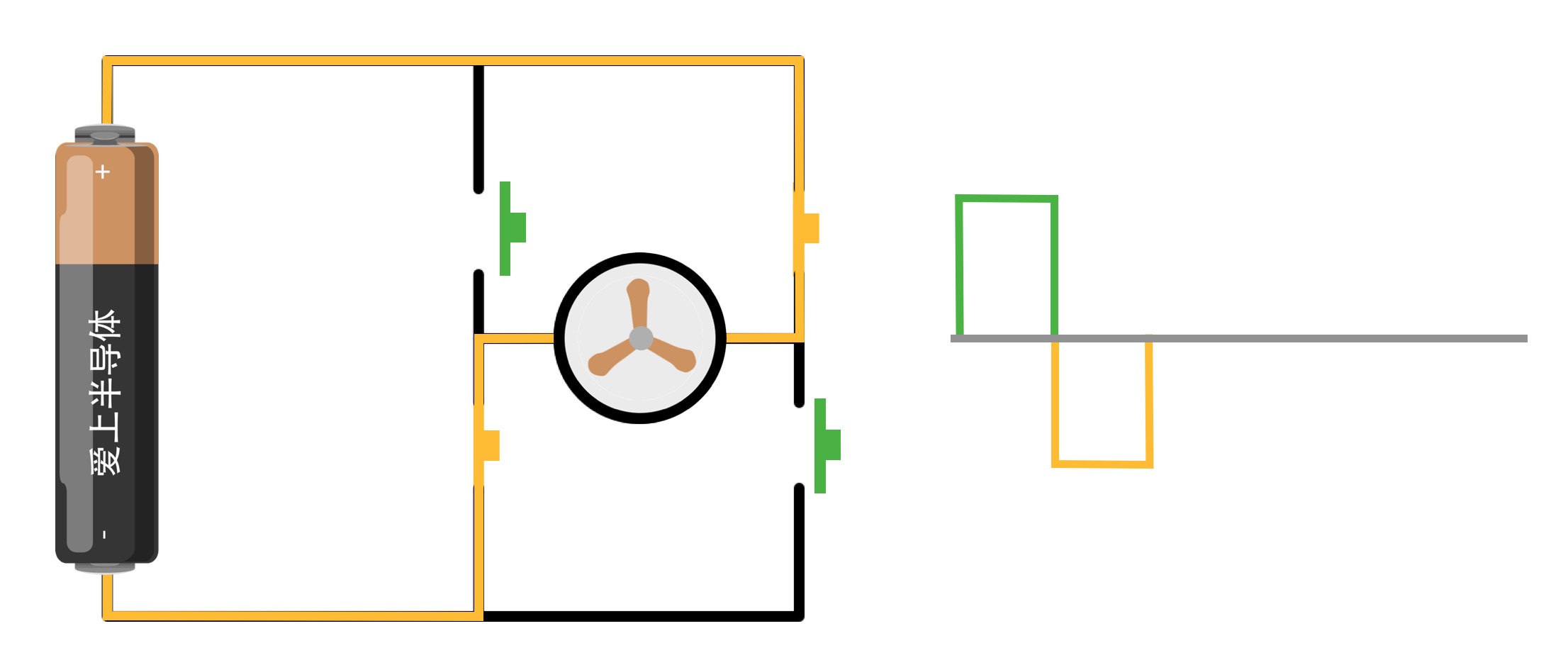

当按下黄色开关时,电流这样流,此时得到了一个方向相反的波形。

逆变原理!直流电是如何变为交流电的?

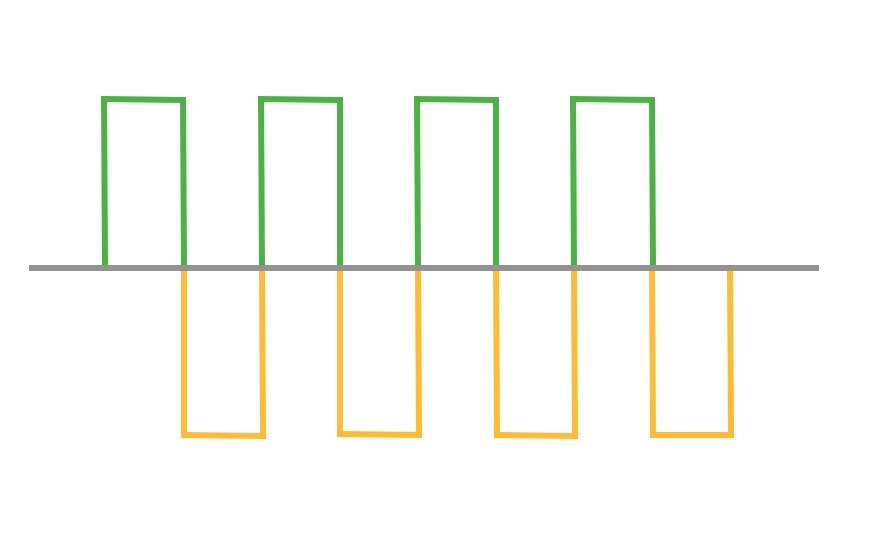

我们不停地开关,直流电就变成了交流电,但这是方波交流电,它不能带容性和感性负载,因为它的波形不平滑,电压一直在突变,这样会严重影响用电器的寿命。

逆变原理!直流电是如何变为交流电的?

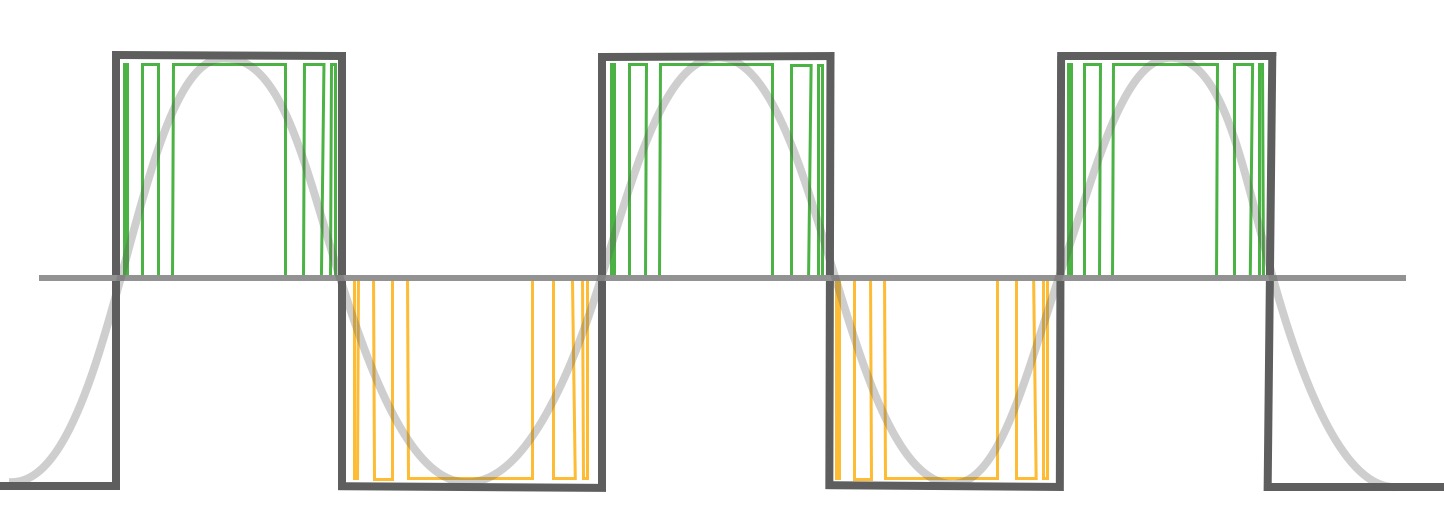

所以需要把方波交流电转换成正弦交流电,转换的方法是增加更多的开关次数,这时你看它的平均值是不是接近正弦交流电了?

逆变原理!直流电是如何变为交流电的?

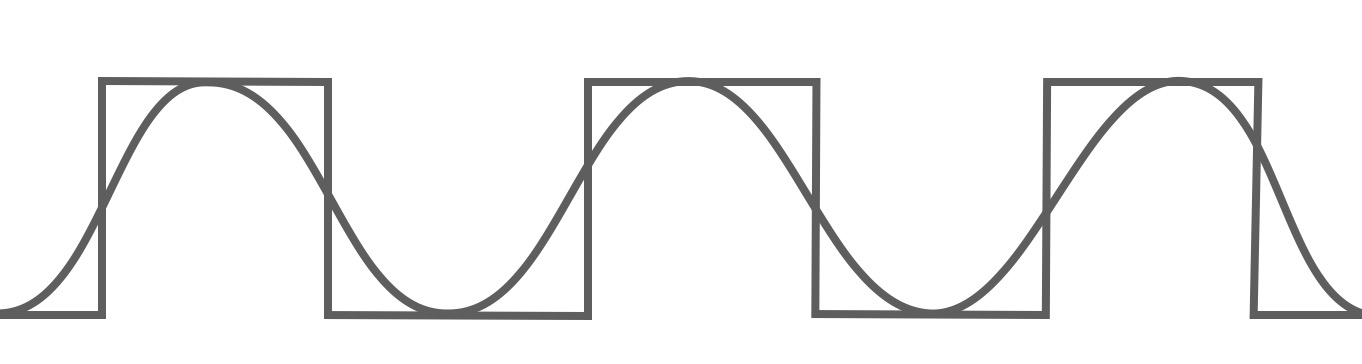

最后我们需要把波形变平滑,一个简单的方法是添加电容,电容的作用相当于一个水库,它能把断断续续的水流先存起来,再平稳地放出去,这样方波交流电就变成正弦交流电了。

逆变原理!直流电是如何变为交流电的?

最后还有一个问题,谁去控制开关?答案是芯片,我们把所要开关的程序写进芯片,这样它就能按照预期发出开关信号,还有芯片控制的是电子开关,比如功率MOS管或者IGBT等等,因为这些晶体管可以受电子信号控制,还可以在一秒之内开关上万次。
