原创 缩短LCD响应时间的技术路线

在上篇博文中我曾提到，选择分子量较小的液晶体可缩短响应时间。除此以外，还有下面几个途径来缩短响应时间：

一、首选TN型，只因扭曲角度小

TN（Twisted Nematic，扭曲向列）型液晶盒中两个配向模呈正交（两个面在空间垂直但不相交）分布，液晶分子相应地扭曲了90°。而STN（Super Twisted Nematic，超扭曲向列）型LCD的两片配向膜之间的角度为180°～270°。

显然，扭曲角度小的TN型LCD响应时间就短，但图像对比度会降低。而STN型LCD因为液晶分子扭曲角度大，响应时间较长，但图像质量明显提高。

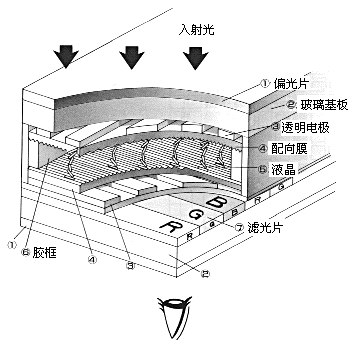

响应时间最短的TN型LCD

目前，STN以及它的变种DSTN、CSTN液晶面板仍应用于手机和PDA这些不太强调图像动态性能的设备。作为电脑显示器，STN已经被被响应速度更快TFT-TN所取代。

二、采用有源矩阵，消除等待时间

在TN型、STN型、CSTN型等无源矩阵中，同一行或者同一列的显示单元共用一个电极。由于每个行（或列）都有许多的像素，信号经过这些像素进行传递，位于同一行（列）的液晶盒像多米诺骨牌那样逐个反转，而为了让屏幕显示一致，后面液晶盒势必需要较长的等待时间，才能有信号过来，这样势必造成整体速度放慢。

TFT-LCD屏幕由纵横交错的TN型液晶与薄膜晶体管组成，每个TN液晶盒可被独立控制，由于每个液晶盒由一只晶体管控制，每个显示单元分别被点亮，消除了像素之间相互“拖后腿”现象，大大地提高了响应速度。

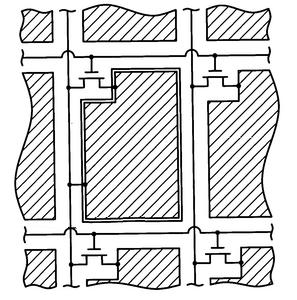

TFT液晶屏，每个像素由独立的晶体管来驱动

TFT有源矩阵液晶面板虽然造价高（比普通TN型面板高出60％左右），但响应速度快。所以，目前无论笔记本电脑和台式机液晶屏，无一例外地采用TFT-LCD。

三、娇枉过正，RTC技术受青睐

RTC（Response Time Compensation，响应时间补偿）是NEC提出的旨在缩短LCD响应时间的技术。其基本原理是：利用Overdrive之类的芯片，将来自显卡的视频信号加入过冲电压，然后去驱动液晶单元。

过冲电压对响应时间的影响

RTC原理并不复杂，实施起来也很简单：只要在PCB上集成一只加速芯片，用很低的成本就能将一块响应时间为16ms的面板升级到4ms。所以，这项技术一面世，立即受到液晶显示器和电视机厂商的追捧。

未来几年内主要还是要通过对RTC技术的完善，将响应时间从毫秒阶段推进到微秒阶段。此后，欲进一步缩短响应时间，研究人员的工作重心将不得不从以改进驱动信号为主要手段的“电子战场”，重新回到以寻找低黏滞系数液晶材料的“分子战场”上来。
