原创【废品拆解】一个手机生命历程纪实录

 2014-9-14 17:51  1299 21 21 分类: 机器人/ AI 文集: 循环再造

2006年底有幸得到一部最新款彩屏手机Moto A1200，彻底结束了我没有彩屏手机的状态。那就玩吧。几个月，一次不小心放在衣服口袋进了洗衣机，晾衣服时才发现，好在自己有经验，赶紧拆开机器，用电吹风慢慢吹干燥，但还是开不了机了。

拿到指定维修点，接待人员说，先要清理进水，在确认问题和决定做何修理。

因为自己有过进水手机清理、烘干的经历，能恢复的是Nokia手机，不能恢复的是TCL的手机。现在手头这个A1200我已经清理烘干过了而不行，想必动不动就是要更换里面的部件啦，价钱一定很贵，因为目前都是所谓“高科技”产品，修理费占商品购置费很大的比率，往往还有修了的不如原装的好。想想，算了吧，还是在网上查查，边学边修吧，实在不行再作打算。

这事儿一拖就是大半年，直到2008年9月网上查询，托人找到电路板专用清洗剂，26日拆开了。

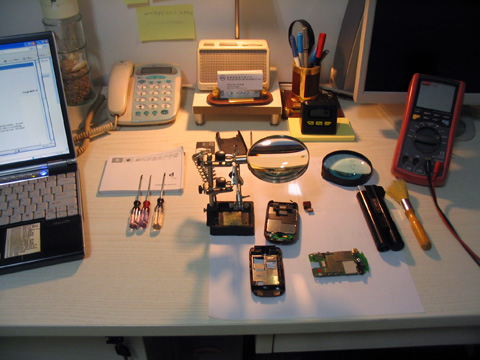

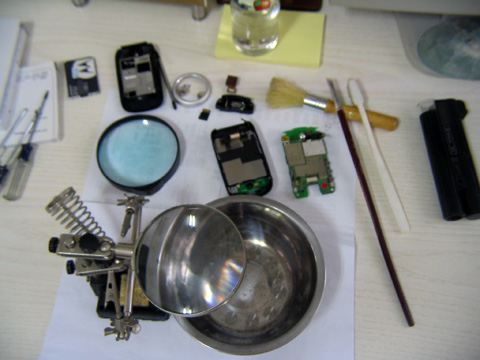

检修的工作区

放大镜、表面显微镜，一点一点检查，终于发现了进水腐蚀严重的部位，就在主板与显示器连接的地方周边，如图所示。

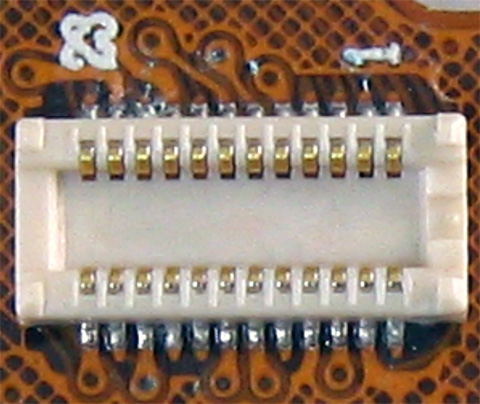

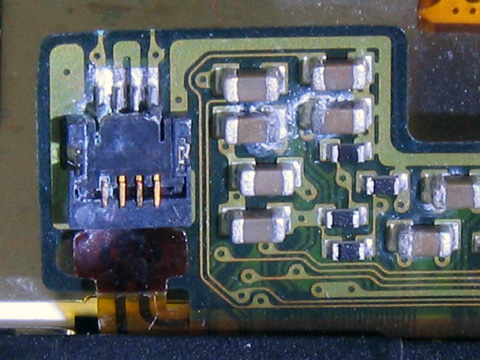

下一排焊点明显腐蚀

下排焊点腐蚀局部

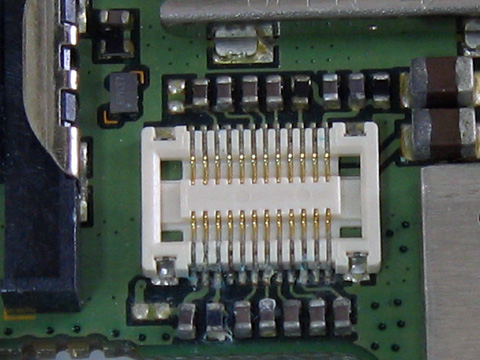

上下两排焊点都有腐蚀现象

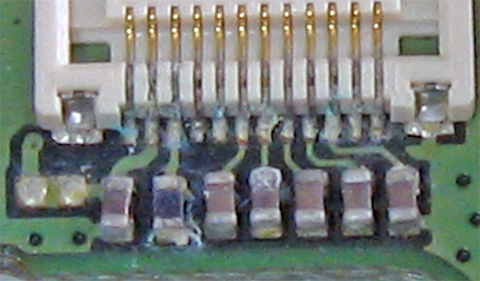

局部腐蚀

接下来就是小心翼翼的清洗。

9月27日，重新装起来，电池没有电了，插上充电器，按开机按键，一会儿，嘀啦啦，应该开机了，触动按键和点击屏幕都有声音，就是屏幕一片黑。

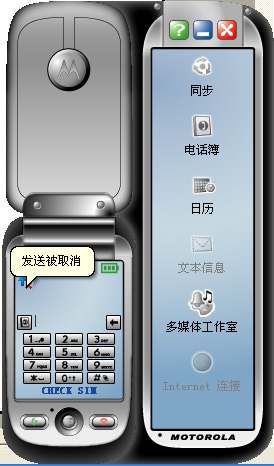

电池发热，在充电了，充20来小时，测量电池电压为3.9伏，拔掉充电器，电池也能启动，同上面的现象一样。接着用USB线连接电脑，嘟嘟嘟，随着声音一响，启动Motorola Phone Tool，显示如下：

同步、电话簿、日历都无法获取手机的资料。

多媒体工作室工作都正常。

示例音乐、影视、照片都可以上下传递。

接下来，我装上一个SIM卡，开机、打开Motorola Phone Tool，总是显示“正在初始化… 请稍后…”始终不能完成。

关机后，显示“无法与手机连接”。

用固定电话拨打，用电池和USB连线时，都可以接听通话。

看来问题就是显示部分电路或器件有问题，手机开机时，无法初始化。

到网上查查去吧。接下来，就是一路折腾软件,反复刷机。11月4日开机，连电脑，哈！功能都有，可以在电脑上拨打接听电话了。整个修理过程只能到此为止了，基本可以断定就是LCD显示屏或背景灯系统问题，只能到定点维修站去修了，价格太贵，就算了，反正我有V998+在用，因为我觉得除了必须的电话、短信功能，A1200就是照相功能对我有用，便于随时随地拍照。

自这以后，A1200就是只做故障分析和研究。

毕竟除了显示问题，其他还可以。有一天突发奇想，拿去修吧，看看到底如何？可救吗？

2009年5月5日，带着这个小家伙就去了专家门诊——指定维修店。做了手术“更换显示电路”的治疗，费用：380元。

用了两天，发现一些后遗症，病状小结如下：

显然是音频电路的故障征兆，再到专家门诊作了治疗。

又用了两天，发现收音机还是不能调台，也无声音。又再到专家门诊，专家说：收音机不好用，也不常用，还要修理吗？

这说辞，我当然不敢再修理了，一来我想对方知道故障何在，修理是要收费的了，估计我是不肯给的了，因为理由是第一次修理前是可以使用收音机的，说明是第一次修理造成的了，可事到如今，如何举证？二来，我想高集成度的产品，引出并发症很容易，毕竟是第一线所谓街边的专家门诊，修理能力和设备工具有限。所以，我选择了不修理了。

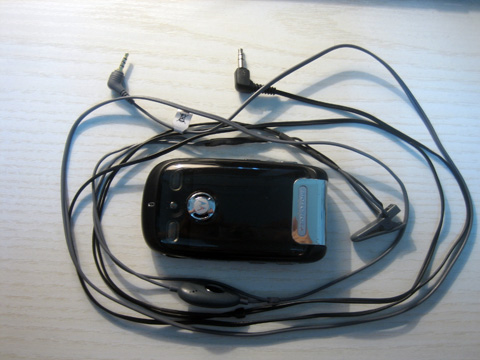

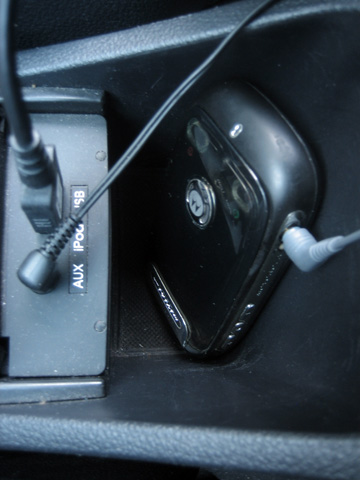

就这样，时而用，时而不用，直到2013年9月DIY了车载通话连线，可以利用汽车音响实现免提拨号通话，就又投入了使用。
