原创 PXA310系统的电源设计--M-Stone Tech

2008-11-11 13:41 3734 6 6 分类: MCU/ 嵌入式

1. PXA310系统电源管理架构<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />





作为一款用于终端嵌入式应用的高性能处理器,PXA310从其架构上就必然得重视其节电功能的设计。为了很好的与各种通讯协处理器配合,PXA310在架构上设立了2级时钟和电源管理系统,分别命名为CCU/MPMU(主时钟控制单元/主电源管理单元)BCCU/BPMU(从时钟控制单元/从电源管理单元)CCU/MPMU致力于整个系统的电源和时钟管理,而BCCU/BPMU则专注于PXA310 Application子系统(包括X-Scale CoreSRAM Arrays)的电源和时钟管理,这为和其他通讯协处理器(如GSM基带处理器)配合工作保留了架构上的空间,便于未来的扩展和集成。





依据MPMU的工作状态,系统可以分为S0//S2/S3/S4四种工作状态(S1未定义),而依据BMPU所管辖的Application子系统的工作状态又可以细分为D0/D1/D2/D3/D4五种子状态。X-Scale核的状态称为C States。由他们的不同排列组合,系统可以有许多种具体的工作状态,比如:S0/D1/C1等。具体的定义可以参见PXA310Datasheet,下面2幅图概括了几种状态的转换和包容关系。


<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />点击看大图

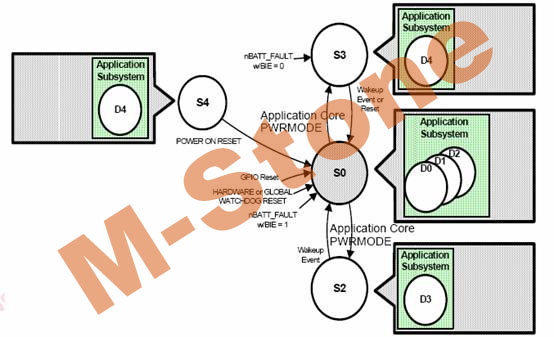

1 MPMUBPMU的工作状态


 点击看大图



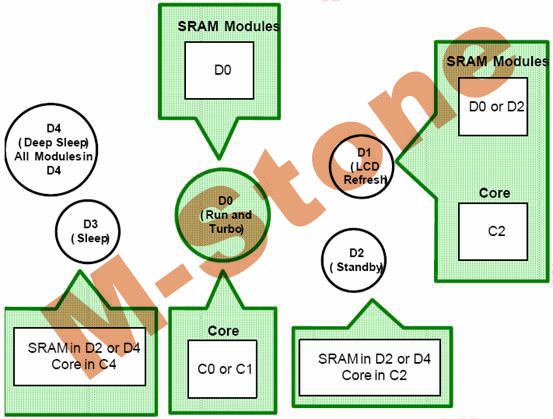

2 Application子系统工作状态





PXA310的电源管理单元是通过控制外部的供电单元和内部的电压域/时钟域,来实现以上的工作状态和功耗控制的。每个外部供电支路在芯片内部都有电压检测电路,便于检测和判断。





由以上介绍可知,PXA310系统有一套复杂的功耗控制系统,主要是通过对供电电压和时钟频率(这是决定CMOS工艺电路功耗的主要因数)的控制来实现的,以期使电池的续航能力最大化,这也是其能在手持式终端上使用的先决条件。





这同时也对外部的电源管理芯片提出了较高的要求,电源管理芯片除了能提供多路DC/DC,LDO输出外,还必须对MPMU输出的几路控制信号SYS_EN,PWR_EN和电源系统专用I2C做出响应,开启关闭相应的外部供电支路,以及动态调整某些供电支路的电压。业界某些电源芯片大厂已经推出了支持PXA310系统的电源管理芯片,如National SemiconductorLP3972MaximMAX8661





2PMU部分电路的设计





下面以LP3972为例,介绍电源系统的设计。


点击看大图


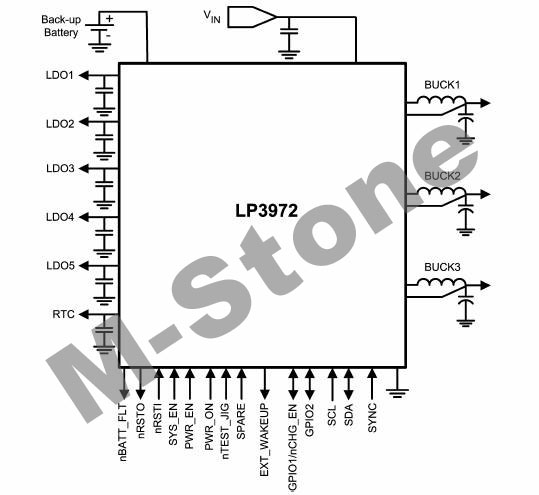

3  LP3972的信号示意图


LP3972可以输出6LDO3DC/DC电压,可以完全满足系统各供电支路的需求。依据其对SYS_ENPWR_EN信号的响应,可以分为2组。





一组称为Low Voltage Domain,包括:LDO5,DC/DC1,主要给Application子系统供电。


另外一组称为High Voltage Domain,包括:LDO1-4,DC/DC2-3,主要给除Application子系统外的其他模块供电。上电复位后PXA310通过拉高PWR_ENSYS_EN两路信号,依次打开两组外部供电支路,完成整个系统的上电。下图是整个系统的上电时序示意图:


点击看大图

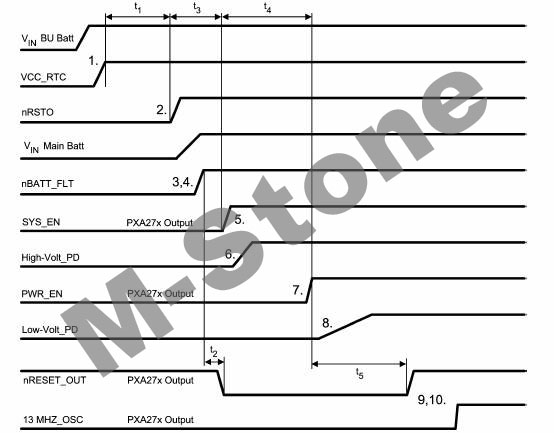

4  PXA310系统上电时序图





LDO_RTC由于给系统32K时钟电路部份供电,不受这两个信号的影响,只要主电池和备用电池有电,就一直有输出。





以上是系统上电复位后对PMU的硬件控制,软件运行后,还可以通过Power I2C对各路电压实施软件控制,控制其通断及电压的动态调整。控制关系见下图:

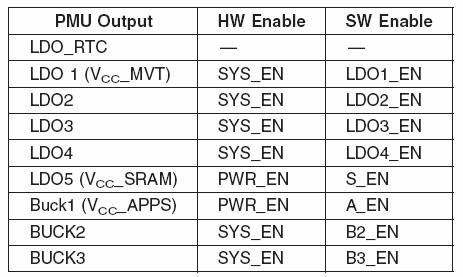

5  LP3972各路供电对PXA310控制信号的响应





LP3972内部集成备用电池充电电路,但是没有主电池的充电电路,因此在终端应用上需要自选Li+电池充电管理芯片。





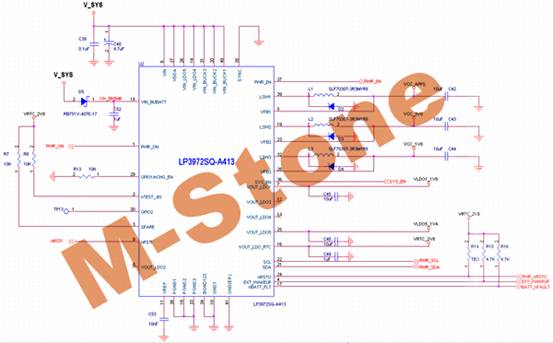

下面是M-Stone公司设计的PXA310核心系统的电源部分原理图:


点击看大图



电源的设计重点是去耦和充裕的供电能力,因为供电能力裕度不够的话,也会导致严重的EMI问题并影响系统稳定性。


PXA310本身的功耗不是很大,Marvell给出的数据是在CPU执行QVGA尺寸H.264影片解码的时候平均功耗300多毫瓦。因此对于电源的主供电部分,比如PMU3DC/DC,可能很多人会认为<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />1A的功耗设计已经完全足够了。可是我们的试验结果是,当采用Murata 1.5A负载能力的功率绕线电感的时候,如果让PXA310全速运行,偶尔会出现死机的现象。而当采用2.5A负载能力的TDK功率绕线电感时,长期运行负荷极大的H.264解码程序也从会出现过死机现象。当然,系统的稳定不是一个电感就能决定的,但是,即使是一个小小的电感,也能让系统变得不稳定。


电源的布局和Layout要考虑散热和充分的过电流能力,尽可能低的EMC干扰等。下图是M-Stone PXA310核心系统电源布局图:





从上图可见,三个功率电感紧紧排列在PMU IC的周围,这样的目的是减小过长的走线对周围电路的干扰。另外,高频部分的电流回路需要做加宽处理,尽量减小铜皮自身的感抗,并尽量使其环路面积最小化,这对减少DC/DC电路的输出纹波以及降低EMI辐射都至关重要。


    最后总结一下,PXA310电源的设计要考虑CPU的控制功能和PMU的配合,主要是一些关键的信号如I2CPWR-EN等不能接错。另外就是电源的降额设计和EMI/EMC设计,不要让电源的设计缺陷导致系统工作的不稳定。
