原创 gp338/328(不拆机扩频)TKR-720/820 KG110/106手持写频器

  新版 绿色的跳线是给串口供电的开关  用电池供电在不使用串口时可以断开跳线可以省点 下方的外接电源接口是内正外负 8--12V  中间2个并排8脚插座 靠中间的是用于720 820写亚音（93C46）用  旁边的用于转存摩托罗拉码片文件（24C128）用  都是开口向右

图片丢失去请参考各单独的是说明       http://blog.ednchina.com/qianwan/2010/year.aspx

``

2009/05/28添加了KG110 、UP450(以前的up450频率合成片是MC145156的，这个是M54959的,主意区分，界面显示为UP450B)、GX3000U、GX3000V

KG110：必须设置步进，写发射片时直接写发射频率不必理会接收频率

               写接收片时，必须把发射频率设置“发射0000000KHZ”，再设置接收

               频率，设好按确定保存重读时，发射频率会显示比接收频率少21.6M的

              频率是正常现象，写下1接收频道时也还要把发射频率设置“发射

              0000000KHZ”。

UP450：步进25K不可以修改，收发频率同时设置。

GX3000U：步进12.5K不可以修改。

GX3000V：步进5K不可以修改。

gp338/328(不拆机扩频)tk720/820/3107kg105/107up150/450 hyt500手持写频器

gp338/328除了可以写频外还可以对机器扩频

除了可以写频率gp338/328(不拆机扩频)tk3107   hyt500还可以写模拟亚音

gp3688码片读写

tk720/820/可以写亚音

kg105/107up150/450 写28c64替换原机的2764、2732

28c64替换2732方法：28c64的14脚对齐原2732的12脚

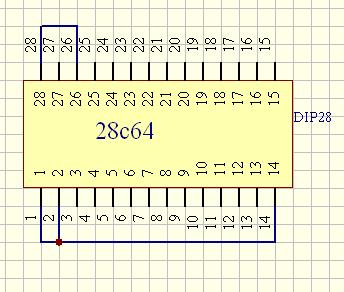

注意按下图连接替换2732或2716 2816

芯片工作可能不稳定，建议28 27 26   三个脚短路（2009 11 24）

用串口写频的机器用原机的写频线接到写频器底部的串口就可以了

tk720/820/kg105/107up150/450 ，将码片放在活动插座上写

键盘说明：

开/关：由电池供电时是电源开关，外部供电时是复位键

通讯：无效（备用）

取消：退回到机型选择

——：退格，输入错误时退1位，类似电脑退格键

0--9：数字键，输入数字

00：无效（备用）

。：无效（备用）

上下键：选择机型或者设置项目

确认：选定或者写频

附加板说明：

附加板上有D9插口、外接电源接口（内正外负小于15伏

）、28c64活动插座、24cxx、93cxx转换插座。

28c64放置：

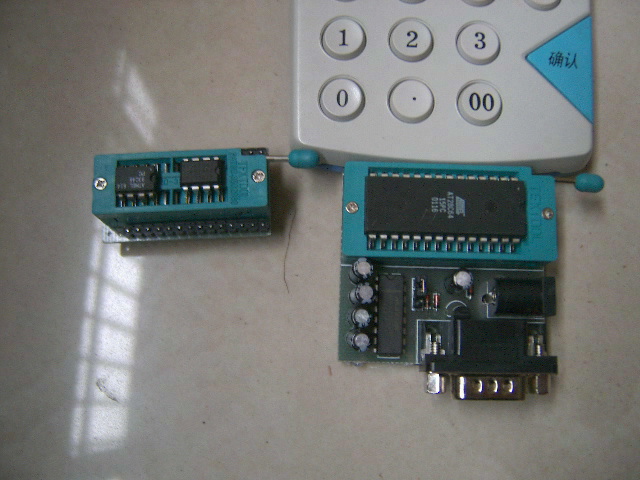

24cxx放置：24cxx、93cxx转换插座放在28c64活动插座上，扳手同向，24cxx开口向扳手并靠扳手方向对齐，见上图靠右。

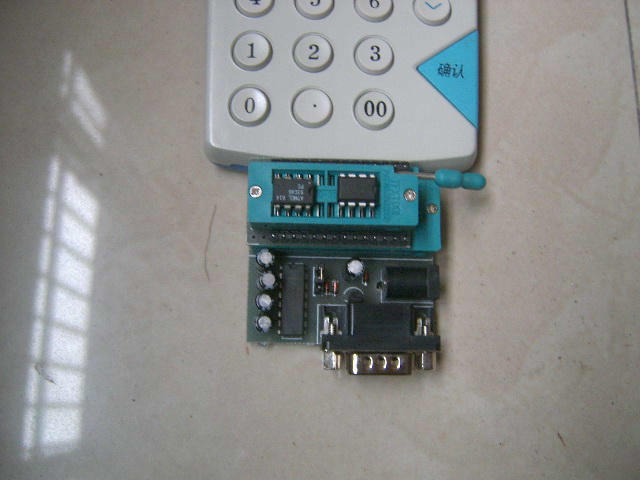

93cxx放置：24cxx、93cxx转换插座放在28c64活动插座上，扳手同向，93cxx开口向扳手并靠非扳手方向对齐，见上图靠左。

中间的跳线是给串口转换电路供电开关，如果不使用串口并且是由电池供电时可以去掉跳线可以节省电量，如果使用串口跳线必须连接，建议使用串口时使用外接电源。

使用说明：

装电池按开关，或者直接使用外接电源（外接电源不授开关控制）

显示机型——按上下键选择机型——按确定进入该机型编程（如果此时放置好改机型的码片或者连接了该机就会读出第1频道的数据）

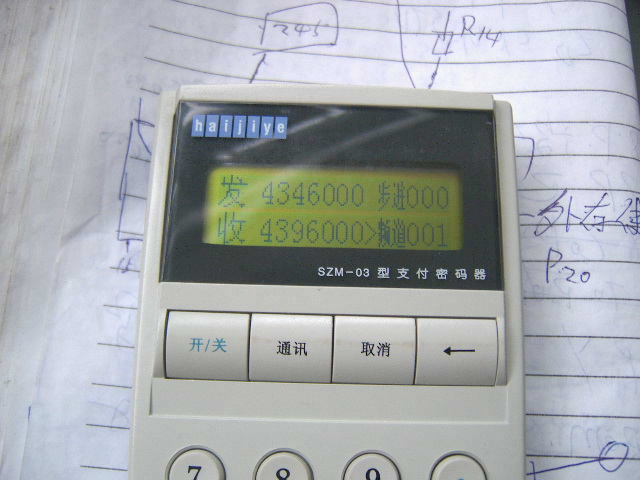

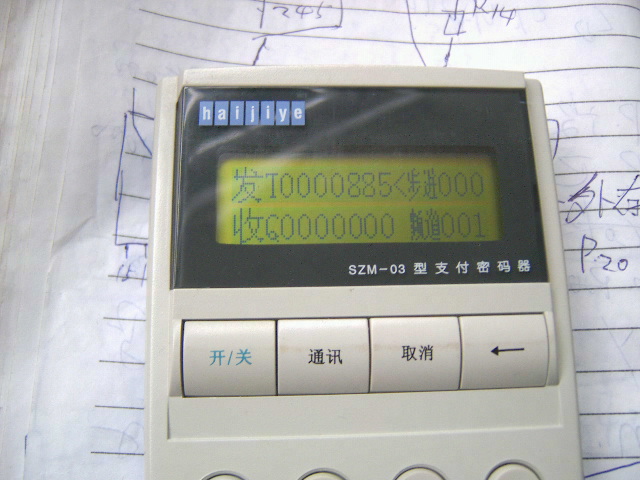

设置项目：按上下键循环选择频道、步进、接收频率、发射频率，如果有亚音设置功能的还循环显示收发亚音在收和发的后面显示Q和T就分别表示收和发音，当选择到某项时,该项旁边会显示一个箭头指向该项，此时可以用数字键修改，频率和步进的单位是0.1KHz 如：“发4393125”是439312.5KHz,“步进125”是12.5KHz ,亚音的单位是0.1Hz  如：“发T0000885”是发射88. 5Hz亚音

修改好后按确定写频器就对当前频道进行写频，写频完成后会立即读出刚才写的频道，如果和你刚才修改的数据不一样说明写频没有成功，请检查插座是否连接可靠，如果和你刚才修改的数据一样说明写频成功，可以输入下1频道对下1频道编程，必须1个1个频道编程。

kg105/107up150/450 必须设置步进值，其他机型不要修改步进值

tk720\820的亚音是单独一个码片的，所以也单独作为一个机型，收发就直接代表收发亚音了，单位也是0.1Hz

M11只适用于用93c56的机型，亚音也做单独一个机型，收发分别代表收发亚音，单位不是0.1Hz  ，而是第几号标准亚音，如”发0000001"代表第一标准亚音67.0Hz，以此类推。

关于gp338写频：可以用于所有写频软件兼容gp338的机器目前只适用U段的机器没有扩到300M的选择GPXX8:40:47机型，已经扩到300M的选择GPXX8:34:47机型，写频只能对现有频道的频率进行修改，不能添加频道

关于gp338/328(不拆机扩频)：

就是用写频器对机器的小码片（at25128）重新写入扩频的文件。此方法不仅仅限于写频软件兼容gp338的机器还可以用于gp3688,可能还适用于更多摩托罗拉的机器，只是没有机器验证，当然老款的机器肯定不行，比如GP88等等。

第1种方法是互相拷贝：

例A机已经扩频，B机待扩频，

1、A机连上写频器打开对讲机电源；

2、写频器上电，选择GPXX8:COPY,按确认键，写频器蜂鸣器发出连续鸣叫，此时正在将机器码片文件拷贝进写频器，等待蜂鸣器鸣叫结束，蜂鸣器鸣叫结束后，按1下上下键判断写频器是否是正常拷贝结束，如果按上下键蜂鸣器鸣叫说明正常拷贝结束（此方法用于所有串口读写是否正常结束），如果蜂鸣器没有鸣叫说明通讯失败，检查写频线连接是否正常，对讲机是否打开电源，解决问题后重新此步骤直至正常拷贝结束。此时显示的数据与拷贝无关

3、断开A机与写频器的连接，不要关写频器的电源，B机连接上写频器开机后按写频器确认键，写频器蜂鸣器发出连续鸣叫，此时正在将写频器码片文件拷贝进机器，等待蜂鸣器鸣叫结束，结束后按前面介绍的方法判断1下串口读写是否正常结束，如果不是正常结束，B机不要关闭电源，重复1--3步骤，正常结束，扩频成功，B机重开机所有数据和A机一样。

如果把AB机调换1下就是将扩频的机器恢复到没扩频状态。

第2种方法是文件拷贝：

1、用通用编程器将码片文件写入1片AT24C128

2、按上面介绍24CXX的放置方法将AT24C128放置到写频器上。

3、写频器上电，选择ROM:GPXX8,按确认键，写频器蜂鸣器发出连续鸣叫，此时正在将AT24C128码片文件拷贝进写频器，等待蜂鸣器鸣叫结束

4、和方法1的步骤3类似，联上待扩频机器开电源，按确认键，写频器蜂鸣器发出连续鸣叫，此时正在将写频器码片文件拷贝进机器，等待蜂鸣器鸣叫结束，结束后按前面介绍的方法判断1下串口读写是否正常结束，如果不是正常结束，对讲机不要关闭电源，重复3--4步骤

以上2种方法都可以对因写频错误出现 EEPRM CS ERROR 进行恢复，
扩频前先备份原机的文件，扩频后就得不好用还可以完全恢复

备份的方法：

1、待备份机连上写频器打开对讲机电源；

2、写频器上电，选择GPXX8:COPY,按确认键，写频器蜂鸣器发出连续鸣叫，此时正在将机器码片文件拷贝进写频器，等待蜂鸣器鸣叫结束，蜂鸣器鸣叫结束后，按1下上下键判断写频器是否是正常拷贝结束，如果按上下键蜂鸣器鸣叫说明正常拷贝结束（此方法用于所有串口读写是否正常结束），如果蜂鸣器没有鸣叫说明通讯失败，检查写频线连接是否正常，对讲机是否打开电源，解决问题后重新此步骤直至正常拷贝结束。此时显示的数据与拷贝无关

3、按上面介绍24CXX的放置方法将AT24C128放置到写频器上。

3、按取消键，退回机型选择，选择GPXX8:ROM,按确认键，写频器蜂鸣器发出连续鸣叫，此时正在将写频器码片文件拷贝进AT24C128，等待蜂鸣器鸣叫结束按上面介绍的方法判断1下是不是正常结束，

正常结束码片文件已经备份到AT24C128，你可以就保存在AT24C128里，要给机器恢复就根据方法2 的2-4步骤操作就可以了，也可以用通用编程器将AT24C128里的备份文件保存到电脑里。

*上面提及AT24C128只是用于方便转存的工具

在说明一下上面提及的读写码片的方法也适用于GP3688软件兼容的机器
