原创 Cadence OrCAD 如何保存原理图中的symbol到自己的库文件中

我们在画原理图时，经常会遇到管脚非常多的IC，比如FPGA, ARM Cortex-A 系列的SOC 等等，几百上千个管脚，如果自己去画原理图Symbol那是一件非常痛苦的事情，怎样去偷懒？

我们可以打开原厂的参考设计图纸，直接复制该元件到我们的原理图中就好了，或者，我们可以一劳永逸，将该元件的symbol保存的我们的library中，方便我们以后项目中调用。

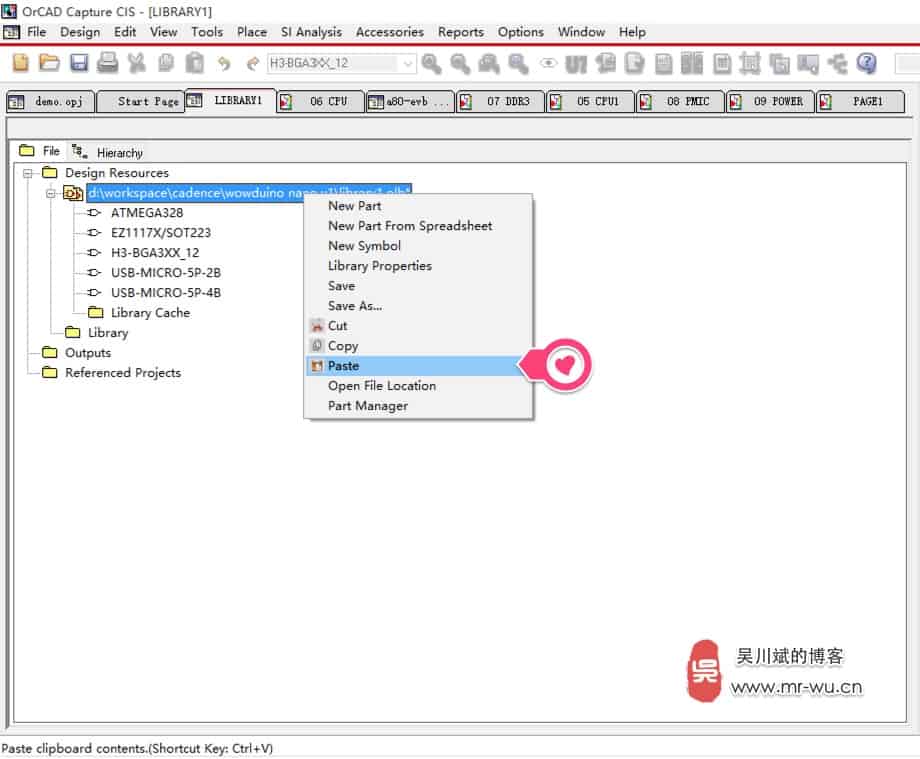

我们可以打开OrCAD的原理图，原理中所有用到的symbo均保存在“Design Cache”文件夹中，我们可以鼠标右键选择“copy”，然后在我们的library文件中“paste”即可。
