原创 Cadence OrCAD 与 Allegro PCB Editor 大交互设计

Cadence OrCAD 与 Allegro PCB Editor 大交互设计，什么是大交互？因为之前写过一篇OrCAD与Allegro PCB Editor交互布局的文章（OrCAD Capture CIS与Allegro交互布局），现在这篇文章除了OrCAD与Allegro的交互式布局之外，还将介绍在OrCAD关联到Allegro中的的高亮定位显示，以及Allegro关联到CrCAD原理图中高亮定位显示。

OrCAD 与 Allegro 同属于 Cadence旗下产品，其之间的交互操作还是很方便的，但欲想交互成功，还请先自宫，就算自宫，也未必成功，O(∩_∩)O~，您得先进行一些必要的软件设置才行：

• Allegro导入OrCAD的网表文件，如果您将别人设计好的OrCAD原理图设计文件及Allegro PCB设计文件拷贝到您的电脑，却发现无法进行交互操作，请先将OrCAD的网表文件导出，然后在Allegro里导入该网表文件即可。

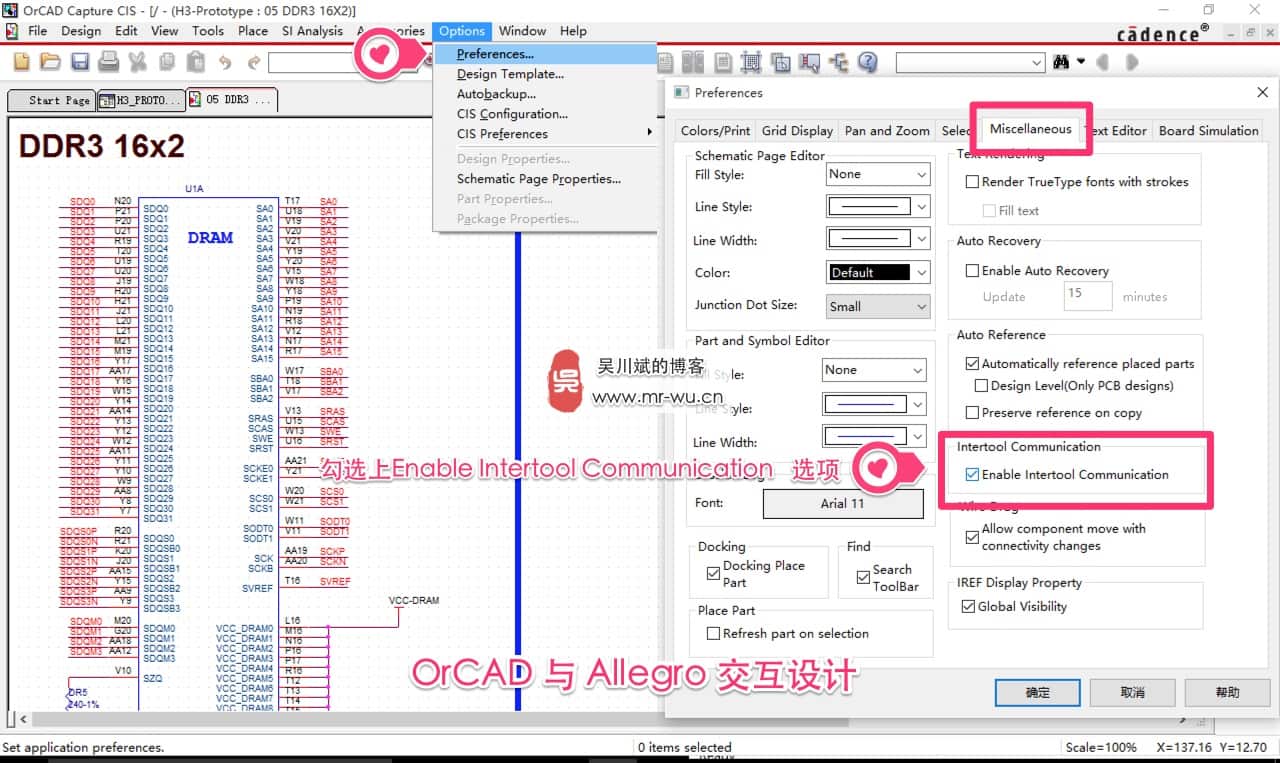

• 在OrCAD菜单项“Options” 选择 “Preferences”，在弹出的“Preferences”设置对话框中切换到“Miscellaneous”，勾选上“Enable Intertool Communication”选项。

• 然后将OrCAD 与 Allegro 同时打开运行。

这时， 选择 OrCAD 里的元器件或者网络，相应的Allegro PCB中对应的元器件或连接线会处于高亮状态并定位显示。这是OrCAD交互到Allegro。

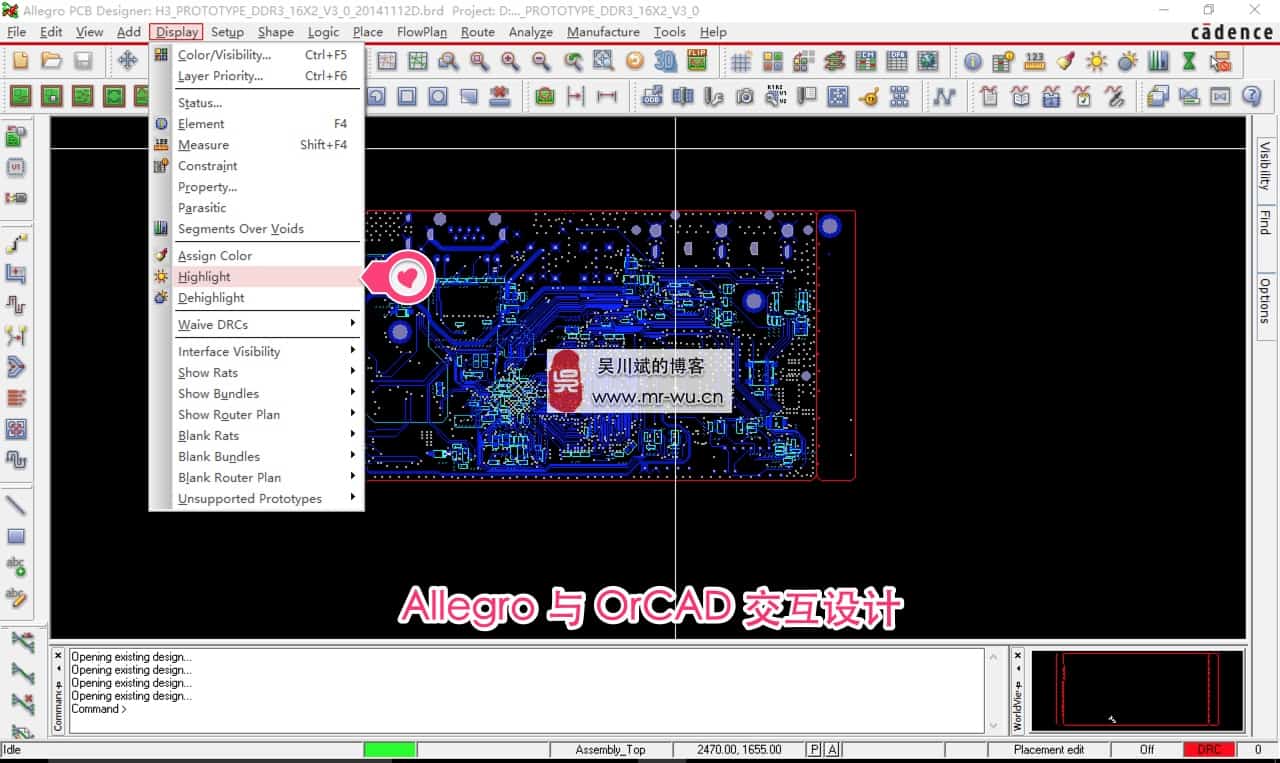

Allegro交互到OrCAD，则需要进行高亮选择，如下图所示：

然后在Allegro高亮所选的元器件或者连接线，对应的OrCAD 原理图中的元器件或网络连接也会高亮显示。
