原创 Cadence Allegro PCB Editor 如何导出封装库复用现有PCB板上的封装库将偷懒进行到底

 2015-8-18 23:31  2322 18 18 分类: PCB 文集: pcb设计

Cadence Allegro PCB Editor 的拿来主义，这回我们谈谈关于Allegro封装库的复用，对，就是别人已经画好的板子，量产过的，并且封装无误的板子，我们可以将封装导出来，方便自己以后使用，不用再重新画了。

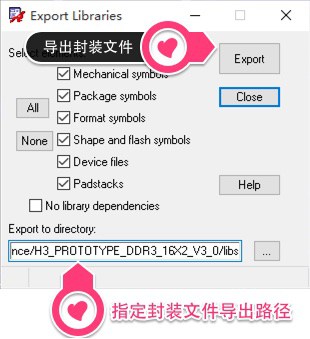

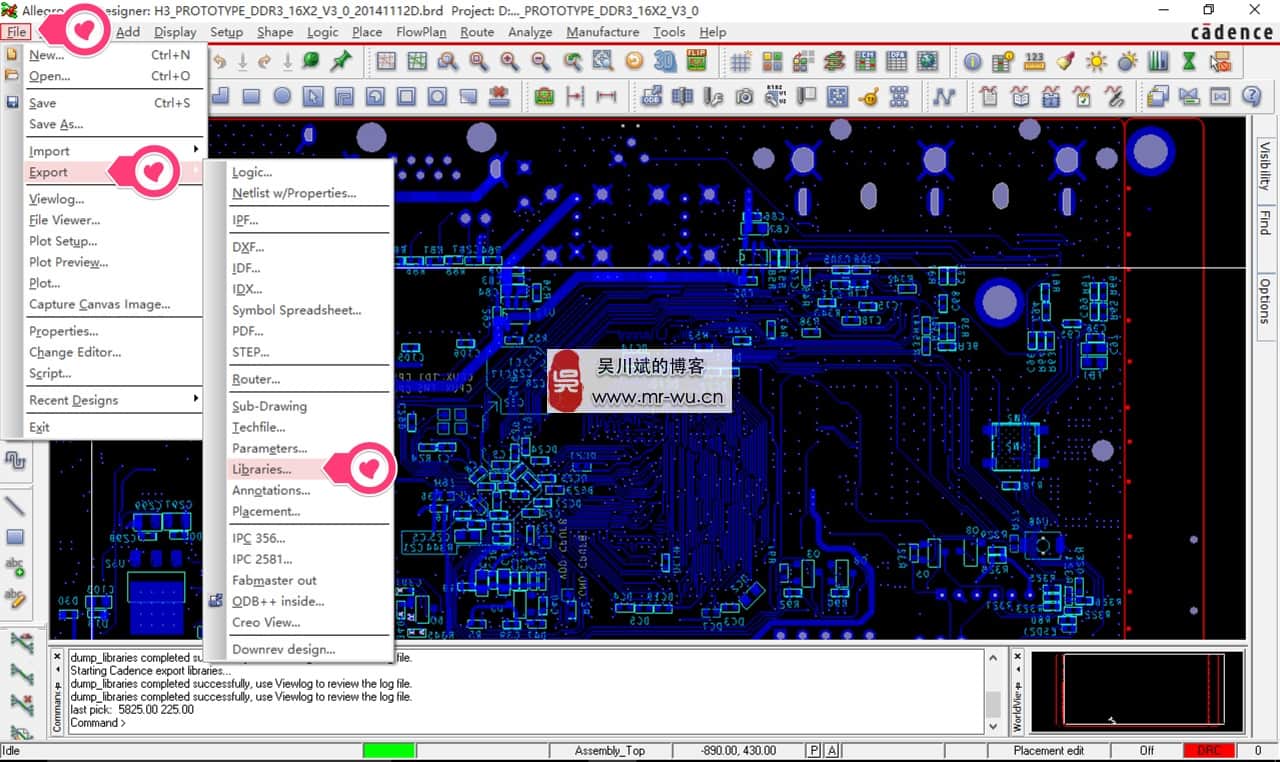

Allegro PCB Editor导出封装的操作步骤如下：

然后板子上所有器件的相关封装信息便会保存在您设置的“Export to directory”目录路径下。自己去挑中意的来用吧，O(∩_∩)O~

原创文章，转载请注明： 转载自吴川斌的博客 http://www.mr-wu.cn/

本文链接地址: Cadence Allegro PCB Editor 如何导出封装库复用现有PCB板上的封装库将偷懒进行到底http://www.mr-wu.cn/cadence-allegro-pcb-editor-export-libraries/

pcb allegro cadence editor 库复用
