原创 高速信号PCB布线要注意避免信号回流路径不连续造成信号完整性问题

2015-10-20 23:10 5584 24 24 分类: PCB 文集: pcb设计

高速信号PCB布线要注意避免信号回流路径不连续,造成信号环路增大,产生EMI超标及串扰问题。

我们知道,电子电路总是需要形成一个闭环回路的。对于PCB上的高速信号传输线来说,其信号的回流路径总是趋向于阻抗最小的回流路径,即传输线对应的参考平面。

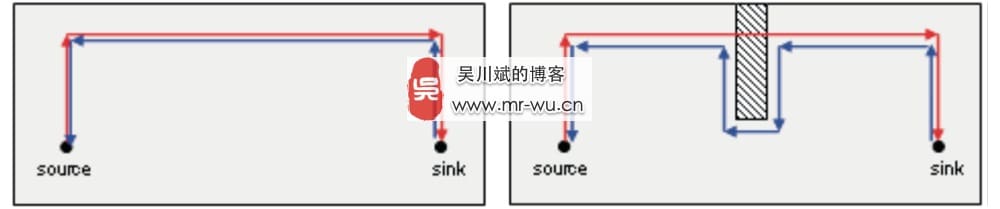

高速信号PCB布线要注意避免信号回流路径不连续造成信号完整性问题 - 第1张  | 吴川斌的博客

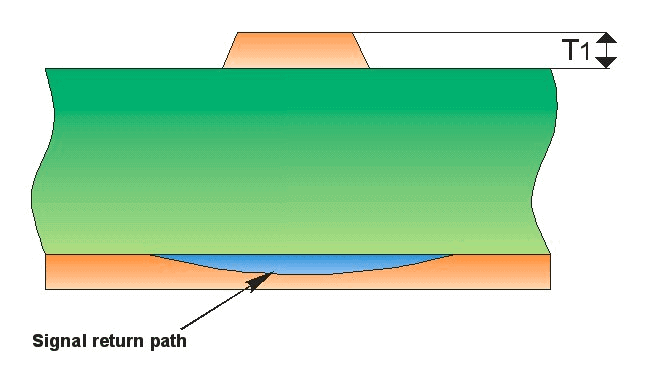

高速信号回流路径



如果高速信号回流路径被被打断,如遇到分隔槽(slot),则会使的信号回流环路变大,造成信号完整性问题。

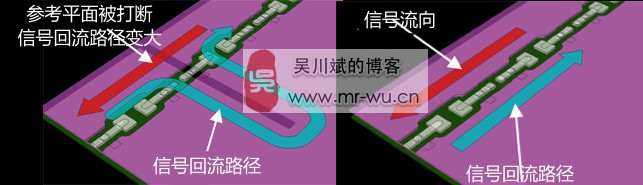

高速信号PCB布线要注意避免信号回流路径不连续造成信号完整性问题 - 第2张  | 吴川斌的博客

高速信号回流路径

所以我们在layout时,要注意保持高速传输线对应的参考平面保持连续。如果遇到是在没法避免的跨分割的问题,可以在跨分割的地方跨接电容或RC串联构成的高通滤波器,来为信号回流通路架桥(靠  这样都行 真是黑科技 www.mr-wu.cn)。



高速信号PCB布线要注意避免信号回流路径不连续造成信号完整性问题 - 第3张  | 吴川斌的博客

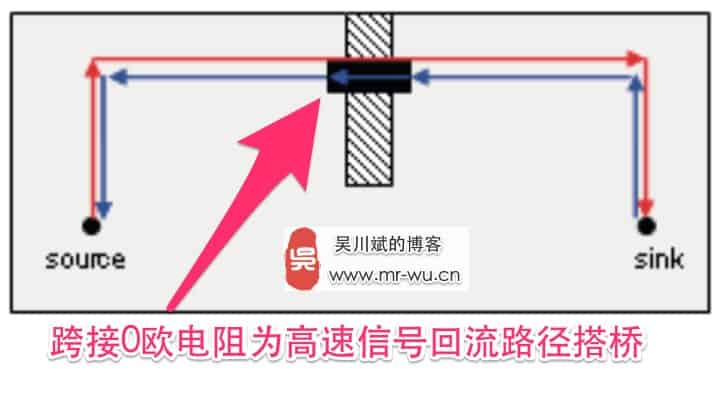

跨接0欧电阻为高速信号回流路径搭桥
