物联网应用中关于pcb的设计肯定少不了RF 天线设计这一块，像可穿戴设备，智能家居，物联网无线监测节点。这时就要避免元器件的丝印覆盖到RF PCB天线上，丝印印油的介电常数与空气是不同的，其覆盖到RF天线上后，肯定会对天线的特性阻抗造成影响，虽然这个影响对于SUB 1G, 2.4G 5G wifi，这种频率，影响还不算太大，但本着精益求精的原则，依然要求layout时要避免丝印覆盖到天线上面。

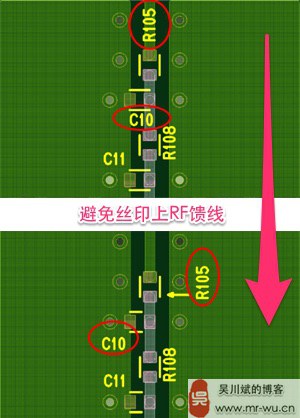

丝印对RF天线馈线的影响
