原创 [博客大赛]面向对象的界面编程-嵌入式微系统连载之九

msOS采用128*64的字库黑白屏，降低硬件设计复杂度，这个屏一行可以显示8个汉字或者16个字母，总共4行。界面开发基于面向对象方式，把界面抽象为几个页面，而页面又由控件组成，以我做的高频机为例，抽象了5个页面，每个页面上都由背景文字、标签和文本组成。

上图为工作页面，由一张背景文字(BackText)，两个文本(TextBox)和五个标签(Label)组成。背景文字用于显示固定的说明文字，比如频率、功率等，这些文字在这个页面下是固定不能变化的。标签控件用于显示变量值，可以是字符串也可以是数字。文本控件具有标签的功能外，还可以通过按键等修改变量值。以上三种控件构成了最常用的页面。

接触过PC机编程的，对于控件概念是非常容易接受的，若没有接触过，可以通过msOS配套的硬件开发平台msPLC Demo了解界面编程，这样会相对容易很多，此外也可以接触一下C#编程，从跟msOS配套的msMenu源码入手，这个msMenu源码比较简单，在PC机上用C#虚拟了128*64的黑白字库屏。有了msMenu，各类STM32F103的开发板都可以运行msOS，通过串口跟PC机通讯，在msMenu上显示，不需要硬件LCD屏，方便大家学习。msMenu的两个主显示区，就是由两个大的TextBox组成。

下图为msMenu


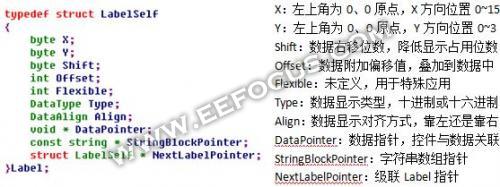

界面编程基于面向对象设计，首先要建立页面及各个控件的对象类型。下图为页面的对象类型。

BackTextPointer：背景文字控件加载点，是一个16*4字节的数组，作为页面背景。
ChartPointer：图表控件加载点，高频机项目中用到，是一个特殊控件，一般项目用不到。
LabelPointer：标签控件加载点，一个Form可以支持多个Label，需要支持多控件级联。
TextBoxPointer：文本控件加载点，一个Form可以支持多个TextBox，需要支持多控件级联。
FocusTextBoxDataPointer：文本控件操作选择，设定焦点用于选择那个文本控件用于输入。


设计程序的时候，第一步要建立页面Form，如下图：

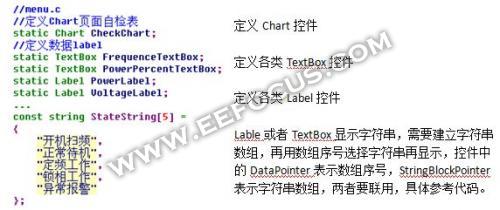

第二步，定义各种控件和资源。


第三步，各个页面加载控件，初始化控件参数，关联业务逻辑数据库中的数据。


第四步，执行MenuTask解析当前页面


msOS采用的菜单界面，非常简单，是一个架构性的菜单界面，很适合用户看懂之后，自己修改、增删，也可以应用于彩屏。菜单界面的细节部分，请参考源码。
