一、产品概述

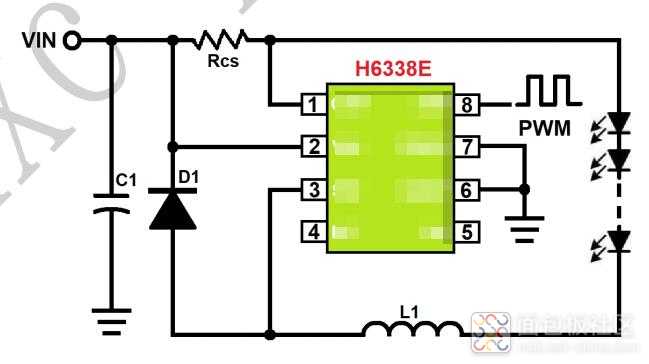

H6338E 是一款专为 LED 驱动设计的降压恒流芯片，采用连续电感电流导通模式（CCM）的降压型（Buck）架构，能够高效且稳定地将输入电压转换为适配 LED 工作的恒流输出，广泛应用于各类照明及需要恒流驱动 LED 的场景。
二、核心功能特性
（一）宽电压输入适应能力
工作电压范围：具备 4V 至 42V 的超宽工作电压范围，这使得它可以灵活适配多种电源输入。无论是常见的 5V、12V、24V 直流电源，还是在一些特殊应用中的 42V 电源，H6338E 都能稳定工作。例如在车载照明系统中，汽车电瓶电压在不同工况下会有所波动，H6338E 的宽电压适应性确保了 LED 灯具能持续稳定发光，不受电源电压波动影响。
兼容性强：可与电池供电系统、适配器供电系统等多种电源类型无缝对接，极大地拓展了其应用场景，从便携式照明设备到固定安装的照明灯具，都能找到 H6338E 的用武之地。
（二）可调恒流输出性能
高输出电流能力：该芯片能够提供最大可达 1.3A 的输出电流，足以驱动大功率 LED 灯珠或多颗 LED 串联组成的灯串。在商业照明中的 LED 射灯、轨道灯等应用场景中，H6338E 能够为高亮度 LED 提供稳定的驱动电流，保证照明亮度满足实际需求。
精准电流调节：通过外接电阻或控制信号，可对输出电流进行灵活且精准的调节。用户能够根据不同 LED 的正向压降和所需亮度，精确设定输出电流值，确保 LED 工作在最佳状态，避免因电流过大导致 LED 寿命缩短或因电流过小亮度不足的问题。
（三）内置功率开关管简化设计
集成 MOSFET：芯片内部集成了功率开关管（MOSFET），这一设计极大地简化了外围电路设计。相较于传统的分立元件设计方案，减少了外部功率开关管及其配套驱动电路的使用，不仅降低了电路板的面积和成本，还提高了系统的可靠性，减少了因外部元件故障导致的电路问题。
优化电路布局：内置功率开关管使得电路板布局更加紧凑，有利于在空间有限的照明设备中进行设计，如一些小型化的智能灯具、嵌入式灯具等，能够更高效地利用空间，提升产品的整体设计水平。
（四）高端电流检测确保精度
精准电流监测：采用高端电流检测电路，能够实时、精准地监测输出电流。与低端电流检测相比，高端电流检测不受负载接地方式的影响，能够提供更准确的电流反馈信号，从而实现更高精度的恒流控制。在对电流精度要求极高的医疗照明、摄影补光灯等应用中，H6338E 的高端电流检测功能能够确保 LED 输出光线的稳定性和一致性。
提升恒流控制性能：基于精准的电流监测，芯片能够快速调整输出电流，以应对负载变化或输入电压波动等情况，保持输出电流的高度稳定，确保 LED 的亮度恒定，有效避免了因电流波动引起的 LED 闪烁现象。
（五）双调光模式满足多样需求
PWM 调光：支持脉宽调制调光方式，通过改变 PWM 信号的占空比来调节 LED 的亮度。这种调光方式具有高对比度的特点，通常调光比可达到 300:1 以上，能够实现 LED 从全亮到微亮的细腻调节，且在调光过程中无闪烁现象，适用于对调光效果要求较高的场所，如会议室、展览馆等的照明调光控制。
模拟调光：同时也兼容模拟调光方式，通过输入模拟电压信号直接调节输出电流，进而改变 LED 亮度。模拟调光方式简单直接，成本较低，适用于一些对调光功能要求相对简单的应用场景，如普通家庭照明中的部分调光灯具。
（六）过温保护提升系统可靠性
内置温度传感器：芯片内部集成了温度传感器，能够实时监测芯片自身的温度。当芯片温度上升到预设的过温保护阈值时，过温保护电路（OTP）将被触发。
自动降流保护：进入过温保护模式后，芯片会自动逐步降低输出电流，从而减少芯片的功耗，降低芯片温度，避免因过热导致芯片损坏或 LED 性能下降。这种自动保护机制在一些散热条件有限或长时间高负荷工作的照明应用中，如 LED 路灯、工业厂房照明等，能够显著提高系统的可靠性和稳定性，延长设备的使用寿命。
（七）低压差稳定输出延长 LED 寿命
独特电路架构：H6338E 采用了独特的电路架构，在低压差工作条件下（即输入电压接近 LED 灯串的总电压时），能够确保输出电流无过冲现象。传统的一些驱动芯片在低压差工况下可能会出现输出电流瞬间增大的情况，这会对 LED 造成冲击，影响其寿命。
LED 寿命保障：H6338E 的这一特性有效避免了对 LED 的电流冲击，为 LED 提供了更稳定的工作电流，从而延长了 LED 的使用寿命，降低了照明设备的维护成本，在一些难以频繁更换灯具的场所，如高空照明、水下照明等应用中具有重要意义。
（八）优异的调整率保证输出稳定
负载调整率：具有出色的负载调整率，当负载（LED 灯的数量或特性）发生变化时，输出电流的波动极小。例如，在一个 LED 照明系统中，随着部分 LED 灯珠老化或损坏，负载发生变化，H6338E 能够自动调整输出，保持输出电流恒定，确保剩余正常工作的 LED 亮度不受影响，维持整个照明系统的稳定性。
线性调整率：在输入电压波动时，H6338E 能够保持输出电流高度稳定。即使输入电压在其工作电压范围内出现较大幅度的波动，芯片也能通过内部的控制电路快速调整，保证输出电流的稳定性，确保 LED 始终工作在正常状态，避免因输入电压波动导致 LED 亮度变化。
三、应用场景
（一）通用照明领域
室内照明：在家庭、办公室、商场、酒店等室内场所的照明应用中，H6338E 可用于驱动 LED 射灯、筒灯、吸顶灯、吊灯等各类灯具。其宽电压输入、高效恒流输出以及双调光模式等特性，能够满足不同室内环境对照明亮度、调光效果和节能的需求。例如在家庭客厅中，通过 PWM 调光功能，可根据不同的场景需求（如观影、聚会、休息等）灵活调节灯光亮度，营造出舒适的氛围。
室外照明：对于 LED 路灯、庭院灯、景观灯等室外照明设备，H6338E 同样适用。其具备的过温保护、低压差稳定输出和优异的调整率等特点，能够适应复杂的户外环境，如温度变化大、电源电压不稳定等情况，确保 LED 灯具在户外长期稳定可靠地工作，提供持续、均匀的照明效果。
（二）汽车照明领域
车载内部照明：在汽车内部，H6338E 可用于驱动车内的 LED 阅读灯、氛围灯、仪表盘背光灯等。其宽电压输入范围能够适应汽车电瓶电压在启动、行驶、充电等不同工况下的波动，为车内照明提供稳定的电流，保证灯光亮度始终一致，提升驾驶和乘坐的舒适性。
车载外部照明：对于汽车的 LED 尾灯、刹车灯、雾灯等外部照明灯具，H6338E 的高性能也能充分发挥作用。在汽车行驶过程中，面对复杂的电气环境和频繁的开关操作，芯片的可靠性和稳定性尤为重要，其精准的恒流控制确保了 LED 灯光亮度的一致性和稳定性，提高了行车安全性。
（三）工业与户外设备领域
工业照明：在工厂车间、仓库、矿井等工业场所，照明设备需要具备高可靠性和稳定性。H6338E 能够满足这些要求，为工业照明中的 LED 工矿灯、防爆灯等提供稳定的驱动电流。其过温保护和宽电压输入特性，能够适应工业环境中的高温、电压波动等恶劣条件，保证照明系统长时间稳定运行，减少因照明故障导致的生产中断。
户外设备照明：在 LED 显示屏、交通信号灯、应急灯、矿灯等户外设备中，H6338E 也有广泛应用。例如在 LED 显示屏中，需要保证每个 LED 灯珠的亮度一致，H6338E 的精准恒流控制和优异的调整率能够实现这一要求，确保显示屏画面显示清晰、色彩均匀。在应急灯和矿灯等应用中，芯片的可靠性和稳定性则是保障关键时刻照明正常的关键因素。
四、封装与引脚配置
/4
