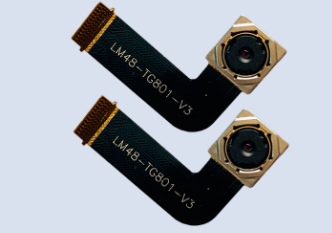

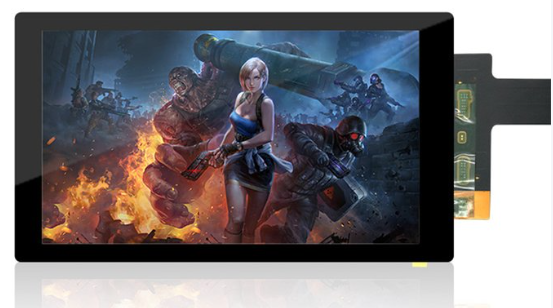

今天简单写一下MIPI的布局走线注意事项吧!记录一下!毕竟MIPI在高速领域使用还是比较多的。

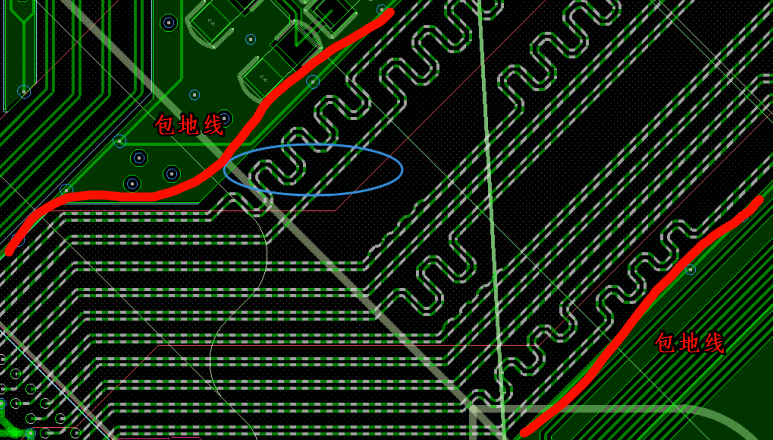

(1)为了能顺利通过EMC标准认证,一般来说MIPI建议走内存,并且能保证MIPI所有的走线都能有一个完整的参考面,不被其他参考面或者信号线给分割。(2)如果实在只能走表面,要注意MIPI整组信号线要做好包地处理,差分对之间的间距最少15mil。而包地线也要保证间隔200mil打一个地过孔。

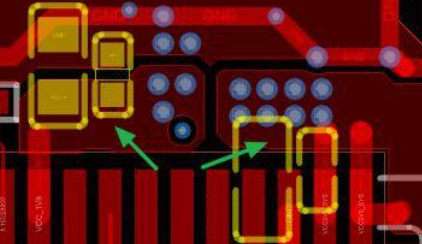

(3)连接座的AVDD/DOVDD/DVDD等电源管脚的去耦电容,一定要靠近连接座放置,一般都是放置在底层,同时需要保证足够多的电源过孔和铜皮的面积满足电气要求。

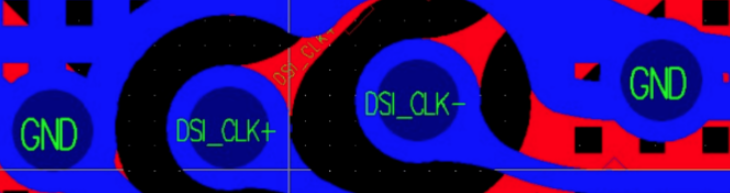

(4)阻抗必须满足100Ω,而且误差不能大于±10%。禁止走直角线。(5)满足3W间距原则,如果实在无法满足3W的间距,至少也要满足2W的间距,且要远离其他高频信号线(如其他的时钟线,数据线等)。(6)CLK时钟线如果空间允许,最好能单独包地处理,地线每间距300mil打一个地过孔。(7)MIPI尽量少打孔,如果一定要打,最好成对打并加入地过孔。

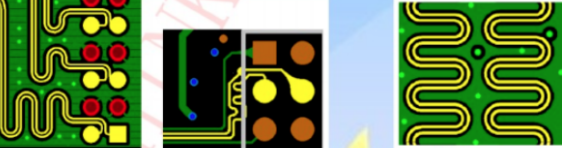

(8)蛇形等长也必须要做3W原则,至少2W。差分对内的误差尽量做到小于10mil,数据线与差分对之间的误差保证小于36mil。
