【考题】三种组态基本放大电路
电路一点通 2025-07-03


放大电路的三种基本组态包括:

  • 共发射极放大电路:输入信号接在基极,输出信号从集电极取出,具有中等增益和较高输入阻抗,适用于小信号放大。

  • 共集电极放大电路:输入信号接在基极,输出信号从发射极取出,主要用于电流放大,具有高输入阻抗和低输出阻抗,常用作电压跟随器。

  • 共基极放大电路:输入信号接在发射极,输出信号从集电极取出,主要用于电压放大,具有低输入阻抗和高输出阻抗。


这些组态各有特点,适用于不同的应用场景。


14. 改变双极型晶体管共射基本放大电路的集电极电阻 RC 和电源电压 VCC,下列说法正确的是---- 。

A.只改变直流负载线的斜率

B.改变直流负载线与两坐标轴的交点,但不改变直流负载线的斜率

C.改变直流负载线与两坐标轴的交点和直流负载线的斜率

D.无任何影响

15.在双极型晶体管共射基本放大电路中,当 β 一定时,在一定范围内增大 IE,放大电路----的电压放大倍数将 。

A.增大

B.减小

C.不变

D.不能确定

16.在双极型晶体管共射基本放大电路中,适当增大 RC,电压放大倍数 ,输出电阻 。

A.变大,变大

B.变大,不变

C.变小,变大

D.变小,变小

17.如果信号源接近于理想电压源,通常希望放大电路的输入电阻 ;如果信号源接近于理想电流源,通常希望放大电路的输入电阻 。

A.大,小

B.小,小

C.大,大

D.小,大

18.电压源电路的输出电阻越 ,其稳压特性越好;电流源电路的输出电阻越---,其稳流特性越好。

A.大;大

B.小;大

C.小;小

D.大;小

19. 有两个电压放大倍数相同,输入和输出电阻不同的放大电路甲和乙,对同一个具有内阻信号源的电压进行放大。在负载开路的条件下测得甲的输出电压小,哪个电路的输入电阻大? 。

A.甲的输入电阻大

B.乙的输入电阻大

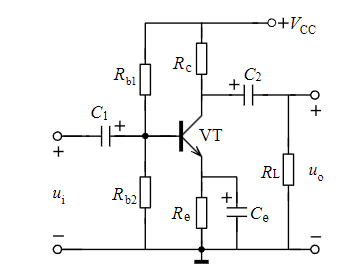

20.图 T3.20 所示电路出现故障,测量得 UE=0、UC=VCC。故障的原因是 。

A.RC 开路

B.RC 短路

C.Re 短路

D.Rb1 开路

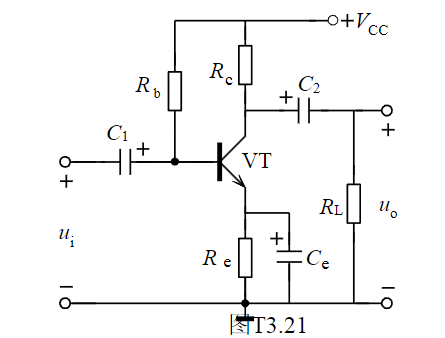

21.基本放大电路如图 T3.21 所示,已知 VCC =15V、Rc=3kW、Rb=390kW、Re =1.1kW、RL=10kW,UBE=0.7V,b =99, 1C 、 2C 、 eC 足够大。晶体管的工作状态为 。

A.放大状态

B.截止状态

C.饱和状态

D.倒置状

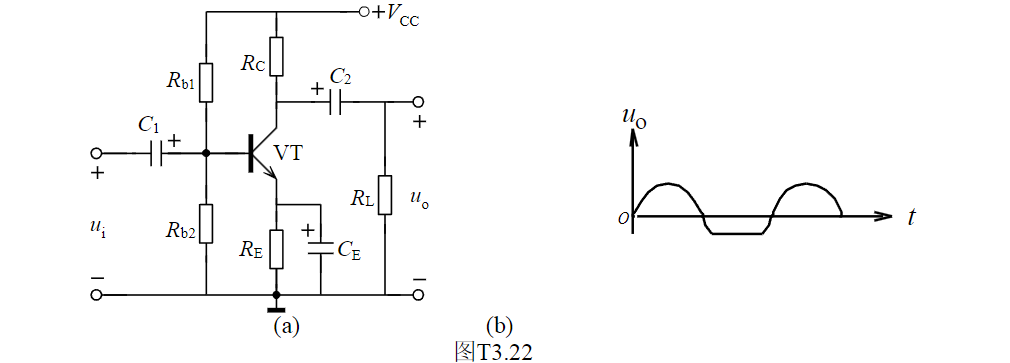

22.共射放大电路如图 T3.22(a)所示,其输出波形产生了图 T3.22(b)所示的失真,则属于---- 失真?如晶体管改为 PNP 管,电源改为负电源,若出现的失真仍为底部失真,则属于--- 失真?

A.饱和失真;截止失真

B.截止失真;饱和失真

C.饱和失真;饱和失真

D.截止失真;截止失真

23.放大电路的负载所获得的能量主要是由 ---提供的。

A.输入端的信号源

B.加在放大电路上的直流稳压电源

C.电路中的有源元件

24.某放大电路在负载开路时的输出电压的有效值为 4V,接入 3kW 负载电阻后,输出电压有效值降为 3V,这说明放大电路的输出电阻为-- 。

A. 2kW

B. Wk5

C. Wk3

D. W1

25.共集基本放大电路具有如下哪些特点:

A.输出与输入同相,电压增益略大于 1;

B.输出与输入同相,电压增益小于 1 但约等于 1,输入电阻大和输出电阻小;

C.输出与输入同相,电压增益等于 1,输入电阻大和输出电阻小。


【答案】14.C 15.A 16. A 17.A 18. B 19.B 20. D 21.A 22. A 23. B 24. D 25. B
