在工业自动化生产中，PLC控制的设备出现故障常常让人头疼不已，而这次某车间油压机的故障更是让人摸不着头脑，一起来看看这场与神秘故障的较量吧。

一、故障初现：启动即断电，通信也中断

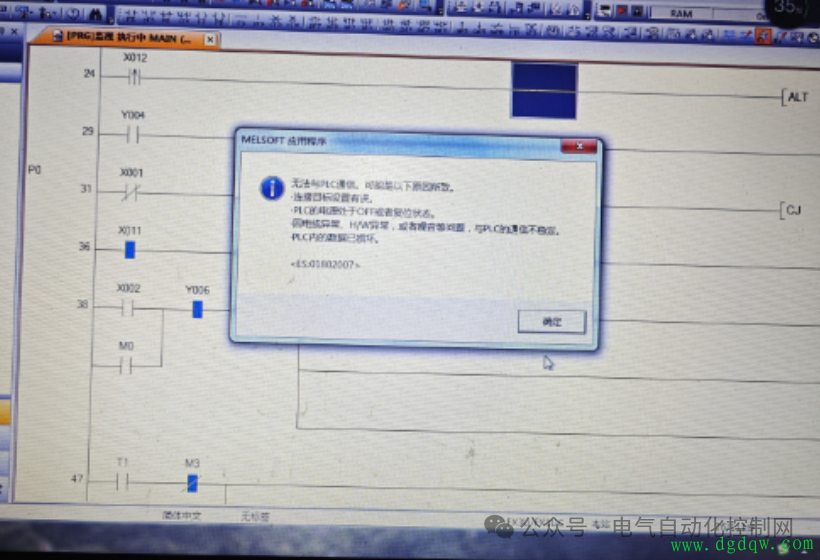

有电友分享说，他们车间有一台由三菱PLC控制的油压机，本应是稳定运行的设备，却出现了让人费解的问题。当启动KM1 - 5这个接触器时，控制柜的电瞬间全部断了。用电脑监控程序时，程序刚一启动，还没来得及查找原因，就显示通信无法接通。一开始，大家猜测可能是PLC出现了故障，于是更换了新的PLC，可结果还是一样的故障，设备依旧开不起来。

二、简单修改程序，故障依旧存在

为了进一步排查问题，电友尝试把程序进行了简化修改，改成X2启动，X3停止，其他功能暂时都去掉。然而，令人失望的是，设备还是一样的启动后就立马全部断电。而且出现一个奇怪的现象，送电不启动时，重新点监控又好了。当时电友怀疑是通信线坏了，可仔细检查后发现并非于此。只要一启动到KM5，就全断了，一开始还以为是热过载保护了，但把电机拆了再试，没电机情况也一样，最后再次更换全新的PLC，故障依旧如影随形。

三、柳暗花明：电磁阀短路致故障真相大白

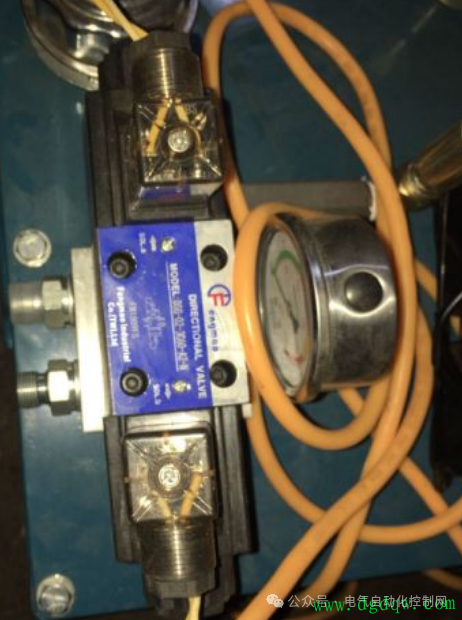

经过一番艰难的排查，从早上7点一直到11点，故障终于被找到了。原来，PLC输出点Y是220V输出，而常规应该是24V输出到中继，再由中继给信号到接触器，最后到电磁阀。但这个电控箱的设计却是直接输出220V且没有保护。最后查到是一个电磁阀这里出现了短路，PLC的Y输出点到这个电磁阀处短路了。由于控制电路220V没有保护，PLC自身保护机制启动，全部断开输出，这才导致了设备启动即断电以及通信中断等一系列问题。

这次油压机故障排查经历着实让人感慨颇多。一个小小的电磁阀短路，却因控制电路缺乏保护而引发了如此大的麻烦，让经验丰富的电工也花费了大半天才找到故障点。这也提醒我们在电控设计时，一定要重视电路的保护措施，避免类似的故障给我们带来更多的困扰和损失。希望这篇故障排查记能给同行们提供一些借鉴和启示，让大家在面对类似问题时能够更快地找到解决方法。
