【PCB_121】PCB设计中的EMC

EMC（电磁兼容）的意思就是“和平相处”：你不干扰我，我也不干扰你。

设备与外界存在EMC，这是我们平时在认证阶段重点考虑的EMC的问题，即：设备之间要和平相处。

同时板内也存在EMC，板内的器件、走线，也要“和平相处”。

本文重点讲解板内的EMC问题。

一、器件的布局

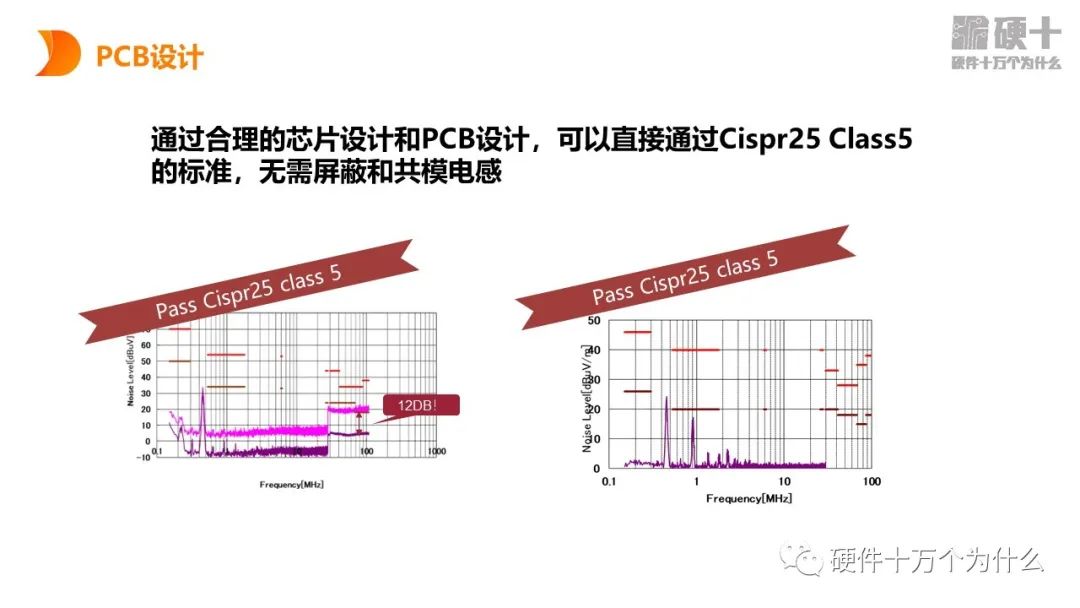

在PCB设计的过程中，从EMC角度，首先要考虑三个主要因素:输入/输出引脚的个数,器件密度和功耗。

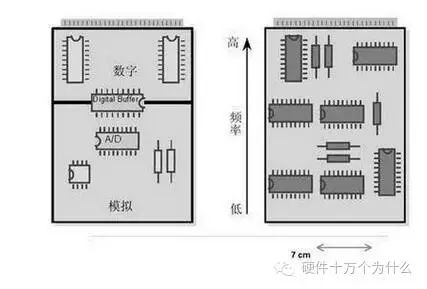

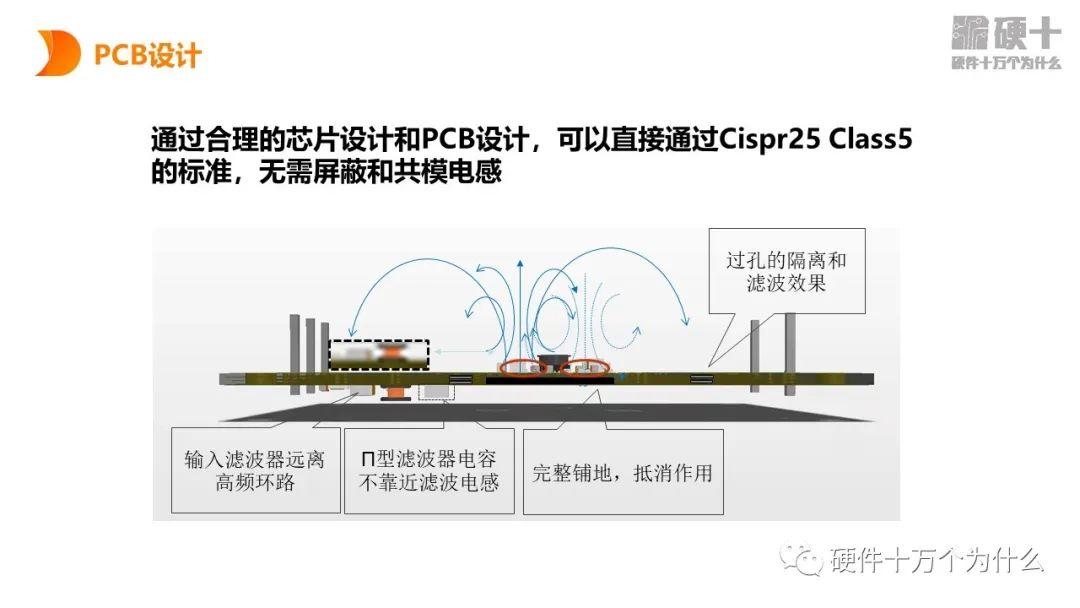

在器件布置方面,原则上应将相互有关的器件尽量靠近,将数字电路、模拟电路及电源电路分别放置,将高频电路与低频电路分开。易产生噪声的器件、小电流电路、大电流电路等应尽量远离逻辑电路。对时钟电路和高频电路等主要干扰和辐射源应单独安排,远离敏感电路。输入输出芯片要位于接近混合电路封装的I/O出口处。

高频元器件尽可能缩短连线,以减少分布参数和相互间的电磁干扰,易受干扰元器件不能相互离得太近,输入输出尽量远离。震荡器尽可能靠近使用时钟芯片的位置,并远离信号接口和低电平信号芯片。元器件要与基片的一边平行或垂直,尽可能使元器件平行排列,这样不仅会减小元器件之间的分布参数,也符合混合电路的制造工艺,易于生产。

在混合电路基片上电源和接地的引出焊盘应对称布置,最好均匀地分布许多电源和接地的I/O连接。裸芯片的贴装区连接到最负的电位平面。

在选用多层混合电路时,电路板的层间安排随着具体电路改变,但一般具有以下特征。

(1)电源和地层分配在内层,可视为屏蔽层,可以很好地抑制电路板上固有的共模RF干扰,减小高频电源的分布阻抗。

(2)板内电源平面和地平面尽量相互邻近,一般地平面在电源平面之上,这样可以利用层间电容作为电源的平滑电容,同时接地平面对电源平面分布的辐射电流起到屏蔽作用。

(3)布线层应尽量安排与电源或地平面相邻以产生通量对消作用。

二、PCB走线

在电路设计中,往往只注重提高布线密度,或追求布局均匀,忽视了线路布局对预防干扰的影响,使大量的信号辐射到空间形成干扰,可能会导致更多的电磁兼容问题。因此,良好的布线是决定设计成功的关键。

1、地线的布局

地线不仅是电路工作的电位参考点,还可以作为信号的低阻抗回路。地线上较常见的干扰就是地环路电流导致的地环路干扰。解决好这一类干扰问题,就等于解决了大部分的电磁兼容问题。地线上的噪音主要对数字电路的地电平造成影响,而数字电路输出低电平时,对地线的噪声更为敏感。地线上的干扰不仅可能引起电路的误动作,还会造成传导和辐射发射。因此,减小这些干扰的重点就在于尽可能地减小地线的阻抗(对于数字电路,减小地线电感尤为重要)。

地线的布局要注意以下几点:

(1)根据不同的电源电压,数字电路和模拟电路分别设置地线。

(2)公共地线尽可能加粗。在采用多层厚膜工艺时,可专门设置地线面,这样有助于减小环路面积,同时也降低了接收天线的效率。并且可作为信号线的屏蔽体。

(3)应避免梳状地线,这种结构使信号回流环路很大,会增加辐射和敏感度,并且芯片之间的公共阻抗也可能造成电路的误操作。

(4)板上装有多个芯片时,地线上会出现较大的电位差,应把地线设计成封闭环路,提高电路的噪声容限。

(5)同时具有模拟和数字功能的电路板,模拟地和数字地通常是分离的,只在电源处连接。

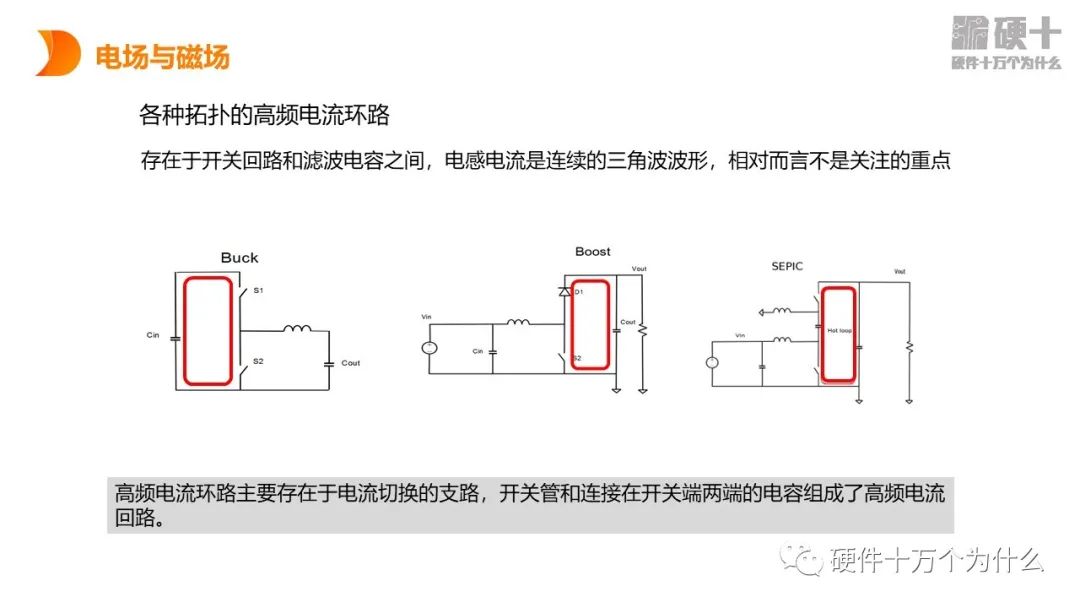

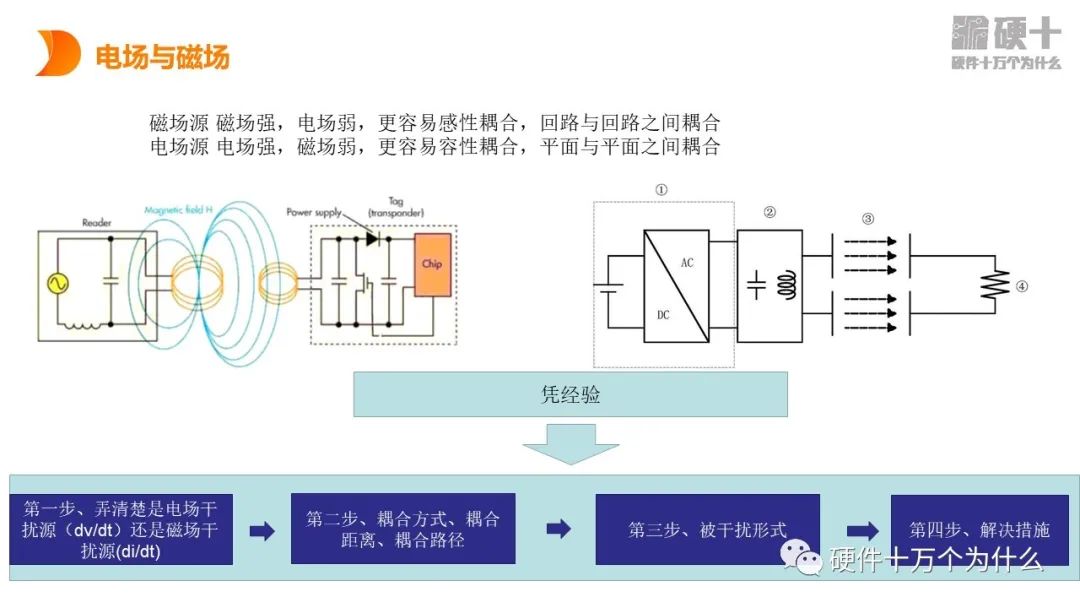

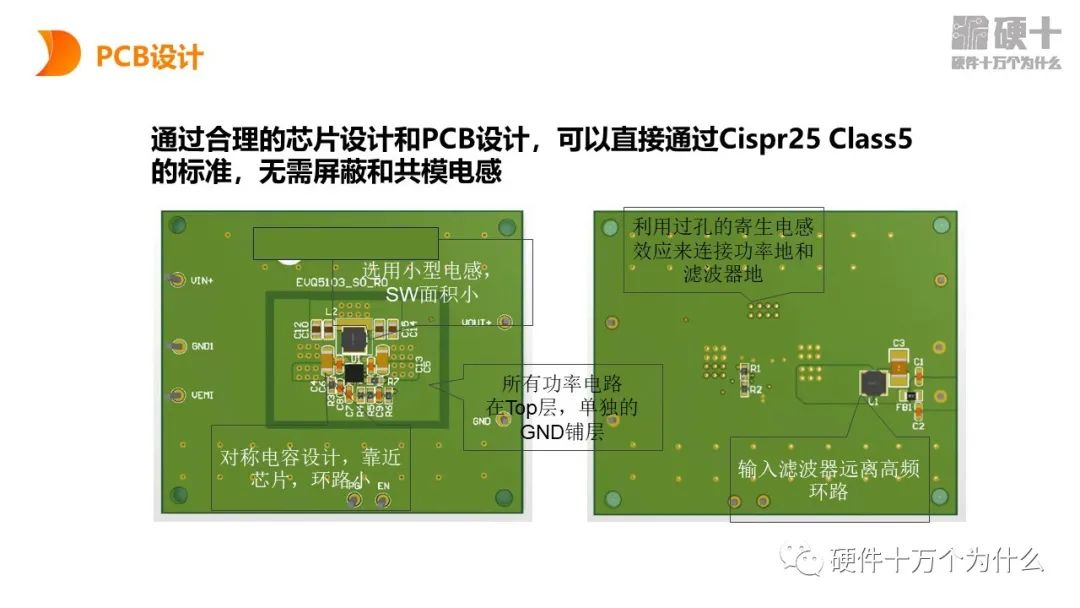

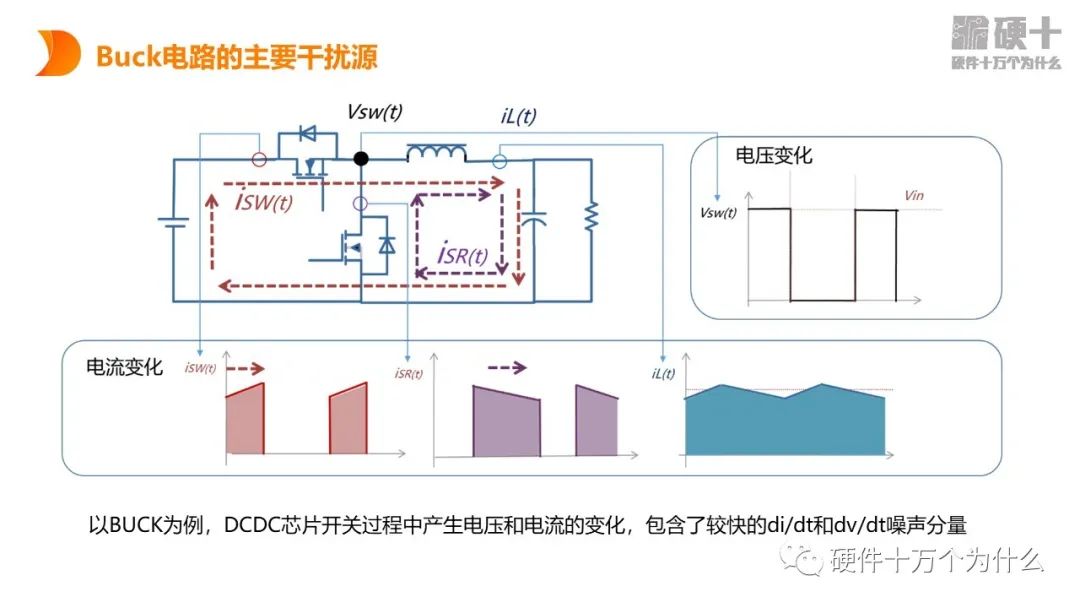

2、电源线的布局

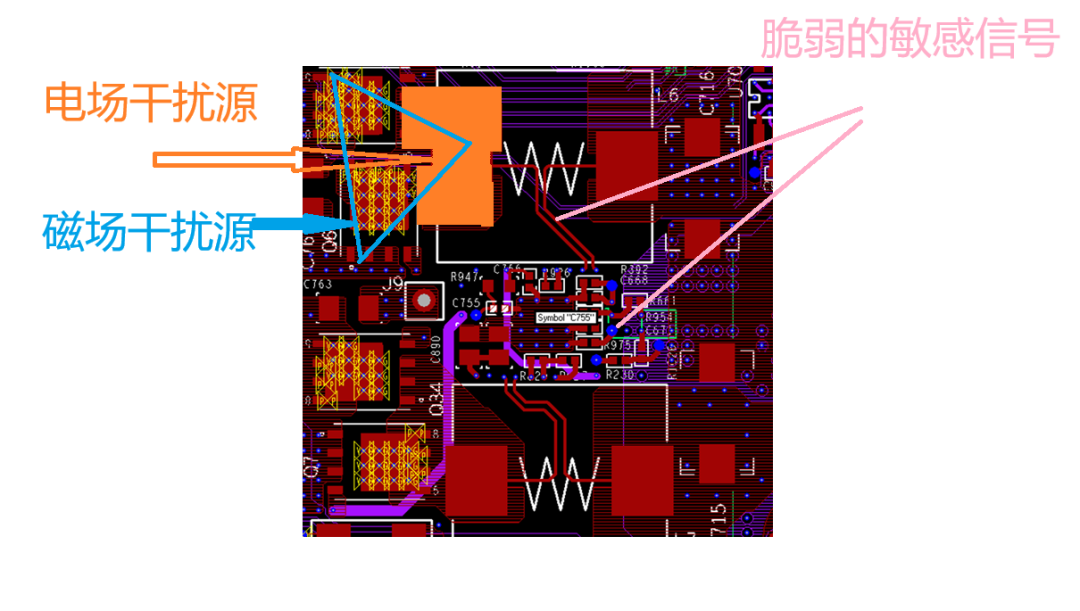

电源是个矛盾体，自身有强辐射源，也有敏感信号。处理不好，能自己干扰自己。就像一个人，可以自己打呼噜把自己吵醒。

一般而言,除直接由电磁辐射引起的干扰外,经由电源线引起的电磁干扰最为常见。因此电源线的布局也很重要,通常应遵守以下规则。

(1)电源线尽可能靠近地线以减小供电环路面积,差模辐射小,有助于减小电路交扰。不同电源的供电环路不要相互重叠。

(2)采用多层工艺时,模拟电源和数字电源分开,避免相互干扰。不要把数字电源与模拟电源重叠放置,否则就会产生耦合电容,破坏分离度。

(3)电源平面与地平面可采用完全介质隔离,频率和速度很高时,应选用低介电常数的介质浆料。电源平面应靠近接地平面,并安排在接地平面之下,对电源平面分布的辐射电流起到屏蔽作用。

(4)芯片的电源引脚和地线引脚之间应进行去耦。去耦电容采用0.01uF的片式电容,应贴近芯片安装,使去耦电容的回路面积尽可能减小。

(5)选用贴片式芯片时,尽量选用电源引脚与地引脚靠得较近的芯片,可以进一步减小去耦电容的供电回路面积,有利于实现电磁兼容。

3、信号线的布局

在使用单层薄膜工艺时,一个简便适用的方法是先布好地线,然后将关键信号,如高速时钟信号或敏感电路靠近它们的地回路布置,最后对其它电路布线。信号线的布置最好根据信号的流向顺序安排,使电路板上的信号走向流畅。

如果要把EMI减到最小,就让信号线尽量靠近与它构成的回流信号线,使回路面积尽可能小,以免发生辐射干扰。低电平信号通道不能靠近高电平信号通道和无滤波的电源线,对噪声敏感的布线不要与大电流、高速开关线平行。如果可能,把所有关键走线都布置成带状线。不相容的信号线(数字与模拟、高速与低速、大电流与小电流、高电压与低电压等)应相互远离,不要平行走线。信号间的串扰对相邻平行走线的长度和走线间距极其敏感,所以尽量使高速信号线与其它平行信号线间距拉大且平行长度缩小。

导带的电感与其长度和长度的对数成正比,与其宽度的对数成反比。因此,导带要尽可能短,同一元件的各条地址线或数据线尽可能保持长度一致,作为电路输入输出的导线尽量避免相邻平行,最好在之间加接地线,可有效抑制串扰。低速信号的布线密度可以相对大些,高速信号的布线密度应尽量小。

在多层厚膜工艺中,除了遵守单层布线的规则外还应注意:

尽量设计单独的地线面,信号层安排与地层相邻。不能使用时,必须在高频或敏感电路的邻近设置一根地线。分布在不同层上的信号线走向应相互垂直,这样可以减少线间的电场和磁场耦合干扰;同一层上的信号线保持一定间距,最好用相应地线回路隔离,减少线间信号串扰。每一条高速信号线要限制在同一层上。信号线不要离基片边缘太近,否则会引起特征阻抗变化,而且容易产生边缘场,增加向外的辐射。

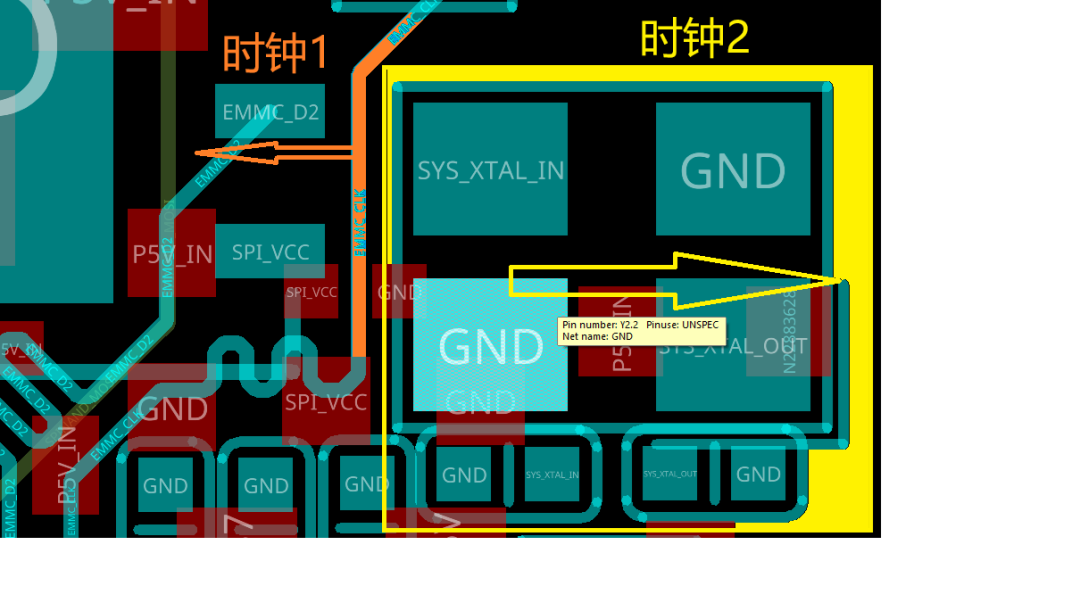

4、时钟线路的布局

时钟最难搞，他既是敏感器件，同时也是干扰源。就是那种自己打呼噜，还总抱怨别人打呼噜的那种人。
