什么是互斥量
互斥量的应用场合
互斥量的API函数
基本代码结构
互斥量使用举例
递归锁
递归锁举例
总结

什么是互斥量

在freeRTOS中，多个任务访问一块共享资源，会产生竞争现象。

比如马路上只有一个很早以前的电话亭，A、B都想要打电话，然后他们就开始打架了。但是如果A先进去了然后把门锁了，B想进去打电话的话只能在外面等，必须等到A把门锁打开。

fig:

互斥量的应用场合

像freeRTOS的多任务系统，任务A正在使用某个资源，还没用完的时候，任务B也来使用，就可能会导致问题。

就比如串口，任务A正在用串口发送数据，此时任务B也来用这个串口发送数据，这样就会导致数据混乱。

简而言之，多任务使用共享资源的情况下，就需要使用互斥量了。

这里有个特别强调的注意点：按照正常的情况来说，只要任务A获取了互斥量，其他任务都无法释放互斥量才对。但是freeRTOS中并没有实现，其他任务也可释放互斥量。所以在freeRTOS中，大家默认谁获取互斥量，就该谁释放。

互斥量的API函数

创建互斥量

/*
返回值：正确返回SemaphoreHandle_t 变量，错误返回NULL
*/
SemaphoreHandle_t xSemaphoreCreateMutex( void );

获取

/*
参数：
xSemaphore : 创建的互斥量
xBlockTime ： 获取锁等待时间，超时获取失败
返回值：
获取到，返回pdTRUE，反之，pdFALSE
*/
SemaphoreHandle_t xSemaphoreTake( xSemaphore, xBlockTime )

释放

/*
参数：
xSemaphore : 创建的互斥量
返回值：
释放成功，返回pdTRUE，反之，pdFALSE
*/
SemaphoreHandle_t xSemaphoreGive( xSemaphore, xBlockTime )

基本代码结构

if(xSemaphoreTake(xSemaphore,pdMS_TO_TICKS(1000))==pdTRUE){
/*资源处理代码，这里可以称之为临界区*/
xSemaphoreGive(xSemaphore);
}

互斥量使用举例

首先举一个错误例子，这样会有个对比

void taskA(void* pvPram)
{
while(1){
for(int i=0;i<5;i++){
num++;
ESP_LOGI("taskA","num is %d",num);
}

vTaskDelay(pdMS_TO_TICKS(1000));
}
}

void taskB(void* pvPram)
{
while(1){
num++;
ESP_LOGI("taskB","num is %d",num);
vTaskDelay(pdMS_TO_TICKS(1000));
}
}

void app_main(void)
{
xSemaphore=xSemaphoreCreateMutex();
xTaskCreatePinnedToCore(taskA,"taskA",2048,NULL,4,NULL,1);
xTaskCreatePinnedToCore(taskB,"taskB",2048,NULL,4,NULL,1);
}

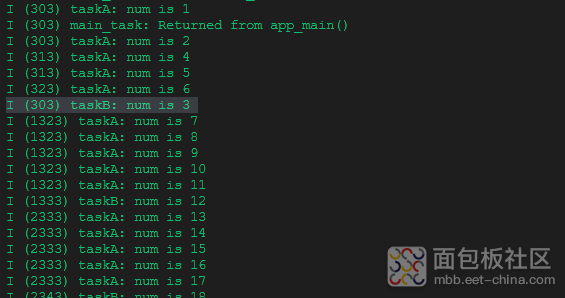

打印结果如下：代码目的是taskA执行过程中，num值是连续增加的，然而打印中会发现，taskA打印并不连续，会被taskB抢占。

fig:

使用mutex函数

/**
* Copyright (C) 2024-2034 HalfMoon2.
* All rights reserved.
*
* @file Filename without the absolute path
* @brief Brief description
* @author HalfMoon2
* @date 2025-05-07
* @version v0.1
*
* @revision history:
* 2025-05-07 - Initial version.
*/
#include <stdio.h>
#include <freertos/FreeRTOS.h>
#include <freertos/task.h>
#include <freertos/semphr.h>
#include <esp_log.h>

SemaphoreHandle_t xSemaphore;
BaseType_t num=0;

void taskA(void* pvPram)
{
while(1){
/*如果在1S获取到互斥量，那么执行num++五次并打印 */
if(xSemaphoreTake(xSemaphore,pdMS_TO_TICKS(1000))==pdTRUE){
for(int i=0;i<5;i++){
num++;
ESP_LOGI("taskA","num is %d",num);
}
xSemaphoreGive(xSemaphore);
}
vTaskDelay(pdMS_TO_TICKS(1000));
}
}

void taskB(void* pvPram)
{
while(1){
if(xSemaphoreTake(xSemaphore,pdMS_TO_TICKS(1000))==pdTRUE){
num++;
ESP_LOGI("taskB","num is %d",num);
xSemaphoreGive(xSemaphore);
}
vTaskDelay(pdMS_TO_TICKS(1000));
}
}

void app_main(void)
{
xSemaphore=xSemaphoreCreateMutex();
/*为了产生竞争，两个任务优先级设置一样 */
xTaskCreatePinnedToCore(taskA,"taskA",2048,NULL,4,NULL,1);
xTaskCreatePinnedToCore(taskB,"taskB",2048,NULL,4,NULL,1);
}

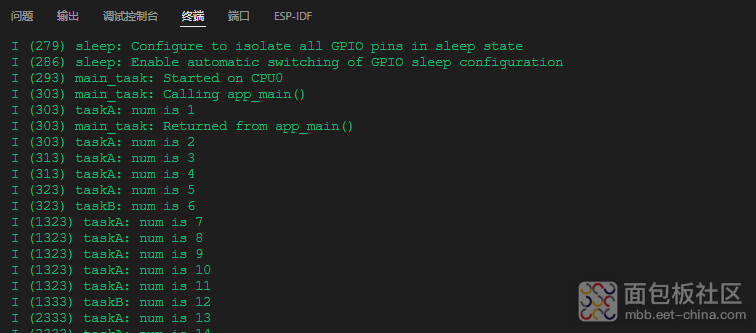

打印结果：

fig:

分析：

从打印看，当任务A执行完五次num++后，才会轮到任务B执行一次。完全符合执行逻辑。

递归锁

递归锁的引出

假设有两个互斥量M1、M2，taskA获取了M1，taskB获取了M2。然而taskA需要再获取M2才能执行下一步，且taskB也需要再获取M1才能执行下一步。这样就导致了taskA、taskB都无法释放互斥量。导致了死锁。

再假设有一个互斥量M1，任务A获取了M1后，执行一个函数，然而此函数中也获取了M1，此时任务A还没释放M1，这将导致任务A自己把自己锁了。

然而递归锁，可以多次获取，可以解决以上问题

递归锁的函数

/*创建递归锁*/
SemaphoreHandle_t xSemaphoreCreateRecursiveMutex( void );

/*获得 */
BaseType_t xSemaphoreTakeRecursive( SemaphoreHandle_t xSemaphore, TickType_t xTicksToWait);

/*释放 */
BaseType_t xSemaphoreGiveRecursive( SemaphoreHandle_t xSemaphore );

递归锁举例

死锁举例

SemaphoreHandle_t xSemaphore;
BaseType_t num=0;

void func(BaseType_t *a)
{
//获取互斥量等待时间设置为portMAX_DELAY，因为taskA为释放互斥量，导致此处一直等待
if(xSemaphoreTakeRecursive(xSemaphore,portMAX_DELAY)==pdTRUE){
*a=*a+1;
xSemaphoreGiveRecursive(xSemaphore);
}
}


void taskA(void* pvPram)
{
while(1){
/*如果在1S获取到互斥量，那么执行num++五次并打印 */
if(xSemaphoreTake(xSemaphore,pdMS_TO_TICKS(1000))==pdTRUE){
func(&num);
ESP_LOGI("taskA","num is %d",num);

xSemaphoreGive(xSemaphore);
}
vTaskDelay(pdMS_TO_TICKS(1000));
}
}


void app_main(void)
{
xSemaphore=xSemaphoreCreateMutex();
/*为了产生竞争，两个任务优先级设置一样 */
xTaskCreatePinnedToCore(taskA,"taskA",2048,NULL,4,NULL,1);
}

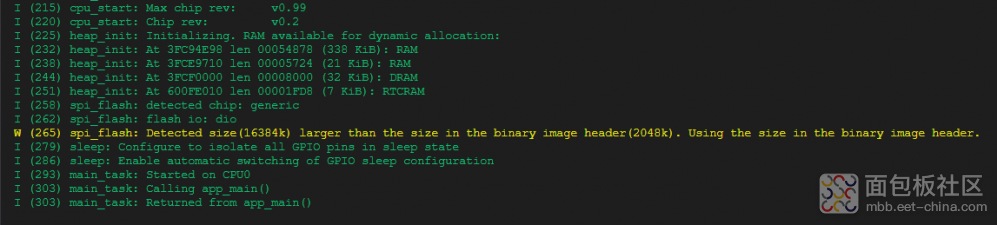

打印如下：程序将一直锁着，无法执行

fig:

使用递归锁

SemaphoreHandle_t xSemaphore;
BaseType_t num=0;

void func(BaseType_t *a)
{
//获取互斥量等待时间设置为portMAX_DELAY，因为taskA为释放互斥量，导致此处一直等待
if(xSemaphoreTakeRecursive(xSemaphore,portMAX_DELAY)==pdTRUE){
*a=*a+1;
xSemaphoreGiveRecursive(xSemaphore);
}
}


void taskA(void* pvPram)
{
while(1){
/*如果在1S获取到互斥量，那么执行num++五次并打印 */
if(xSemaphoreTakeRecursive(xSemaphore,pdMS_TO_TICKS(1000))==pdTRUE){
func(&num);
ESP_LOGI("taskA","num is %d",num);

xSemaphoreGiveRecursive(xSemaphore);
}
vTaskDelay(pdMS_TO_TICKS(1000));
}
}


void app_main(void)
{
xSemaphore=xSemaphoreCreateRecursiveMutex();
/*为了产生竞争，两个任务优先级设置一样 */
xTaskCreatePinnedToCore(taskA,"taskA",2048,NULL,4,NULL,1);
}

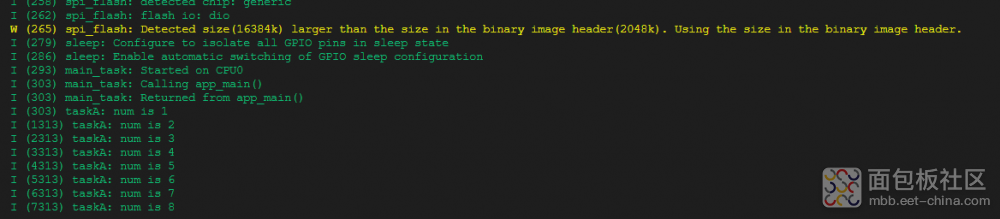

打印如下：发现完全可以正常打印了

fig:
