原创 aduc845开发板(新版)

2009-5-2 15:32 2954 0 分类: MCU/ 嵌入式

淘宝店铺地址:http://item.taobao.com/auction/item_detail-0db1-dca5b690740071c836f86533fff76e5c.htm

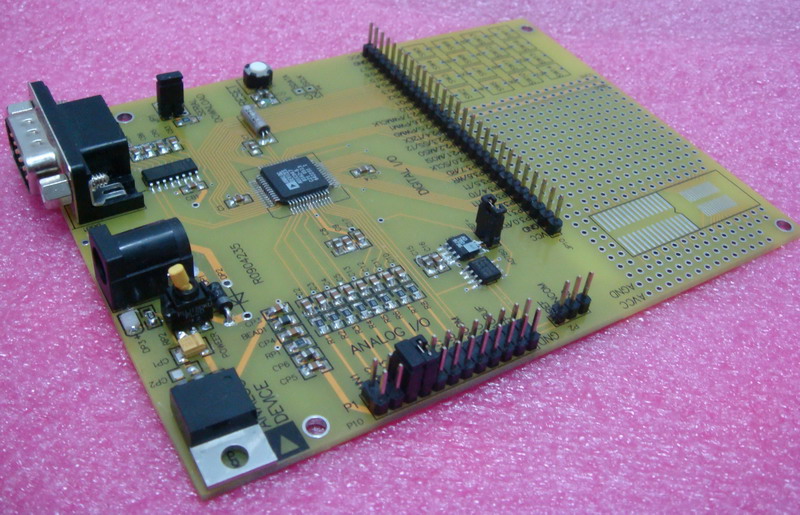

参考官方评估版画的,基本功能差不多,希望能对想学的朋友有帮助。





点击看大图点击看大图


-------以下内容转自网络资源--------------


2 ADuC845单片机的性能特点
2.1 高分辨率Δ-∑ADC
*带有2个独立的10通道、24位模/数转换器(ADC);
*24位ADC;
*在60Hz范围内有20位有效分辨率(17.4位峰-峰分辨率);
*芯片的失调漂移为10nV/℃,增益漂移为0.5ppm/℃。
2.2 存储器
*62k字节片内闪速/电擦除程序存储器;
*4k字节片内闪速/电擦除数据存储器;
*闪速/电擦除存储器可使用100年,可重复擦写10万次;
*有3种闪速/电擦除程序存储器安全模式;
*在线串行下载(无需外部硬件);
*带有高速用户下载(5秒)功能;
*带有2304字节片内数据RAM。
2.3 基于8051的内核
*具有与8051兼容的指令系统;
*高性能单指令周期内核;

*可使用32kHz外部晶振;
*具有片内可编程锁相环PLL(最高时钟频率12.58MHz);
*有3个16位定时/计数器;
*有26条可编程输入/输出线;
*11个中断源,2个优先级;
*双数据指针,扩展的11位堆栈指针。
2.4 片内外围设备
*
内部电源复位电路;
*12位电压输出DAC;
*双16位Δ-∑DAC/PWM;
*片内温度传感器(ADUC845ONLY);
*双激励电流源;
*时间间隔计数器(唤醒/RTC定时器);
*UART,I2C和SPI串行接口;
*高速波特率发生器(包括115,200);
*看门狗定时器(WDT);
*电源监视器(PSM)。
2.5 电源
*可用3V和5V电压工作;
*正常情况下为2.3mA/3.6V(核心时钟频率为1.57MHz);
*掉电保持电流为20μA,可唤桓定时运行。
