原创 干货分享 | 浅析Thunderbolt™ 4 测试

认证专区

Thunderbolt™ 4 认证产品的类型及范例

Thunderbolt™ 4 测试流程（与Thunderbolt™ 3 相同)

测试前须提供待测物产品信息表

·        Thunderbolt™4 EV 产品信息表 (Host & Device共享)

·        Thunderbolt™4 FV 产品信息表 (Host产品)

·        Thunderbolt™4 FV 产品信息表 (Device产品)

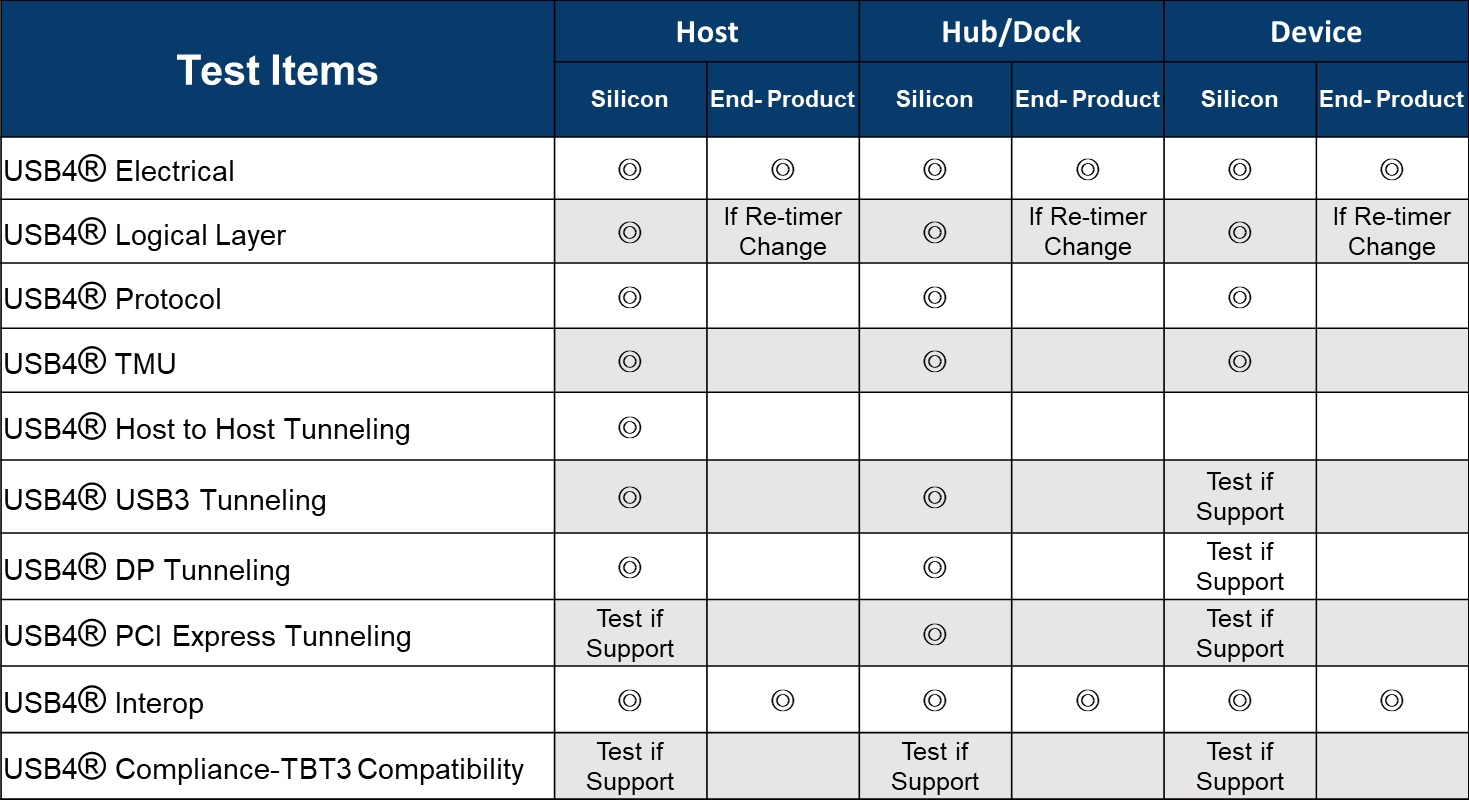

Thunderbolt™ 4 测试内容

参考测试使用仪器列表

Thunderbolt™ 4  其他相关FAQ

1.Thunderbolt™ 4 & USB4™ 的Electrical Test 测试项目及测试规范有差别吗？

·        就电气测试（Electrical Test）来说，两者是一样。目前Thunderbolt™ 3、Thunderbolt™ 4 及USB4™ 电气测试都是参照同一份测试规范（USB4 Electrical CTS）进行测试。

o   Thunderbolt™ 4 测试需包含Data Rate 10.0G, 20.0G, 10.3125G, 及625G

o   USB4™ 测试需包含Data Rate 10.0G & 20.0G。若产品兼容Thunderbolt™ 3，则需加测3125G及20.625G项目

·        在VBus/Vconn电力提供部分，Thunderbolt™ 4 与USB4™ 有不同要求。

2. 除了Electrical Test 外，Thunderbolt™ 3 & USB4™ 测试还有哪些差异？

Thunderbolt™ 4 及USB4™ 唯一相同测项只有Electrical Test。其余测试项目略有不同如下，请依照产品宣告支持Thunderbolt™ 4 或USB4™ 来做认证测试。

·        Thunderbolt™ 4 认证测试：Electrical + Functional/IOP 测试

·        USB4™ 认证测试：Electrical + Functional/IOP + Protocol + Logical Layer + TMU + 支持的Tunneling 测试 (参考Tunneling)

3. 兼容TBT3的USB4产品，是否需同时取得Thunderbolt™ 4 & USB4™ 的认证？

不用。兼容Thunderbolt™ 3 的USB4™ 产品，仅需依照USB协会规范要求取得USB4™ 认证即可。仅需要加测Thunderbolt™ 3 相关测试项目。
