本章将继续介绍DAC频率响应特性,探讨sinc函数导致的信号衰减规律,对比数字滤波与模拟滤波两种补偿技术:
简介
TS-ATX7006 的 AWG(任意波形发生器)模块通过 D/A 转换器产生输出信号。要知道,DAC 的输出在整个频率范围内并不平坦。一般来说,输出信号的频率范围从直流到采样频率的一半(1/2fs)。D/A 转换器的频率响应取决于 sin(x)/x(或 sinc)函数。

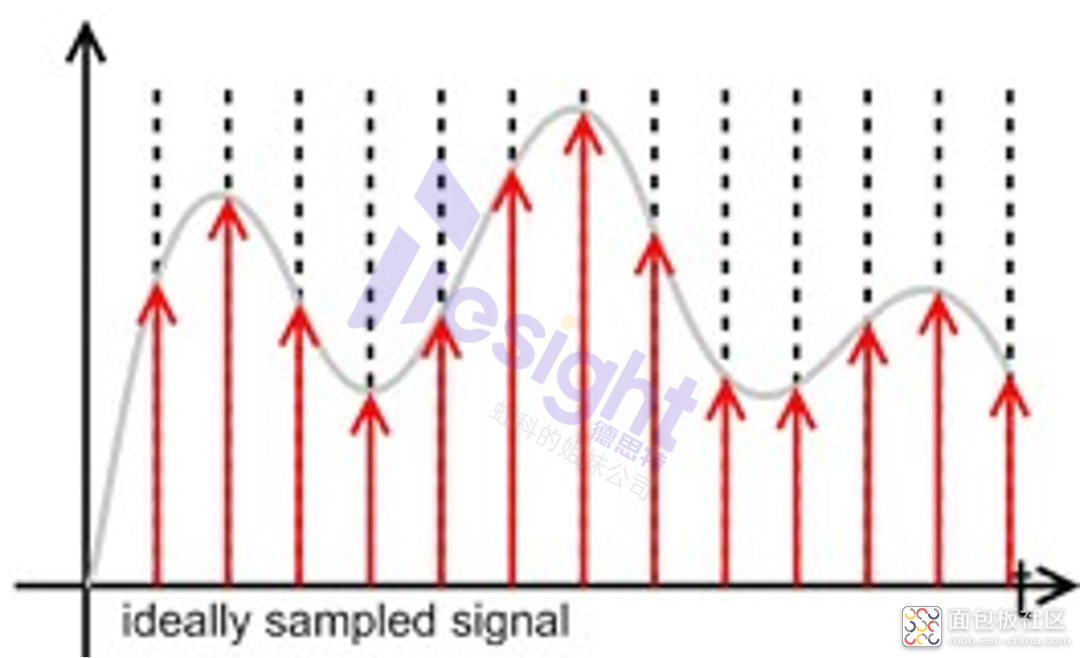

理想的采样信号会在采样时刻之间对电压进行内插。这将导致平坦的频率响应。

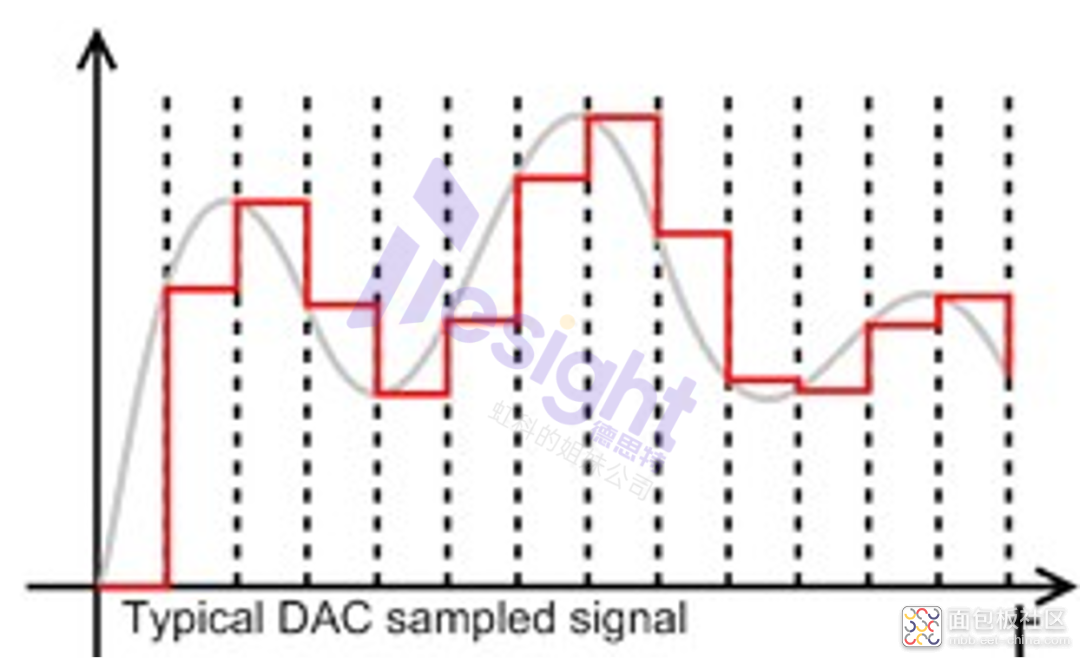

典型的 D/A 转换器将保持输出恒定,直到下一个采样时刻(采样和保持输出)。这将导致阶跃输出,造成非平坦频率响应。每个信号的采样越少,频率响应的衰减就越大。

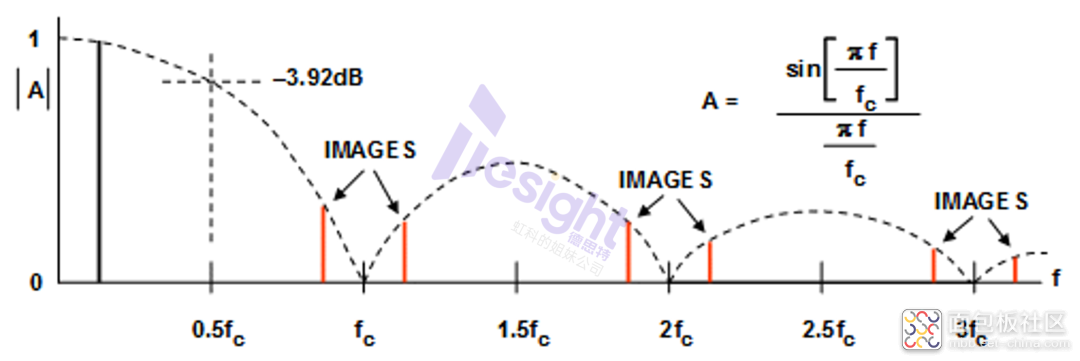

信号时域中的阶跃会转化为高频频谱图像。这些图像可以在采样率 +/- 信号频率处找到。见下图。靠近 y 轴的黑线为信号频率,采样频率附近的图像标为红色。图像也会随着 sinc 频率响应而衰减,并且取决于 AWG 的模拟(输出)带宽,这是不言而喻的。可以通过插值(数字滤波)和模拟滤波来减少图像的影响。数字滤波会提高有效采样率,从而将图像频率移至更高频率。(低通)模拟滤波器会使输出平滑,从而抑制高频信号。
sinc 函数的方程见上图。0.1dB 频率平坦度约为奈奎斯特频率的 17%(奈奎斯特频率 = 1/2 采样频率)。有两种方法可以补偿 sinc 频率响应:数字滤波和模拟滤波。数字滤波或预均衡技术为 DAC 处理数字数据,可提供 0.1 dB 至 96% 奈奎斯特频率的平坦度。模拟滤波或后均衡技术处理 DAC 的模拟输出数据,可提供 0.1 dB 至 50%奈奎斯特频率的平坦度。这两种方法都会降低(恶化)低输出频率的信噪比。
Sinc计算器

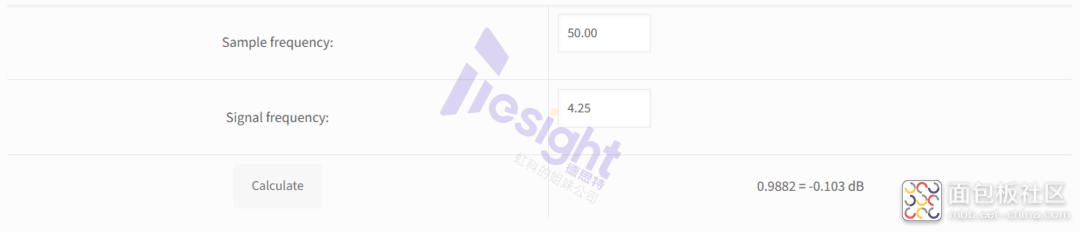

使用 sinc 计算器可以计算在指定频率和采样频率下由于 sinc 响应而产生的衰减:
Sinc计算器展示图,如有需要可联系德思特获取工具链接

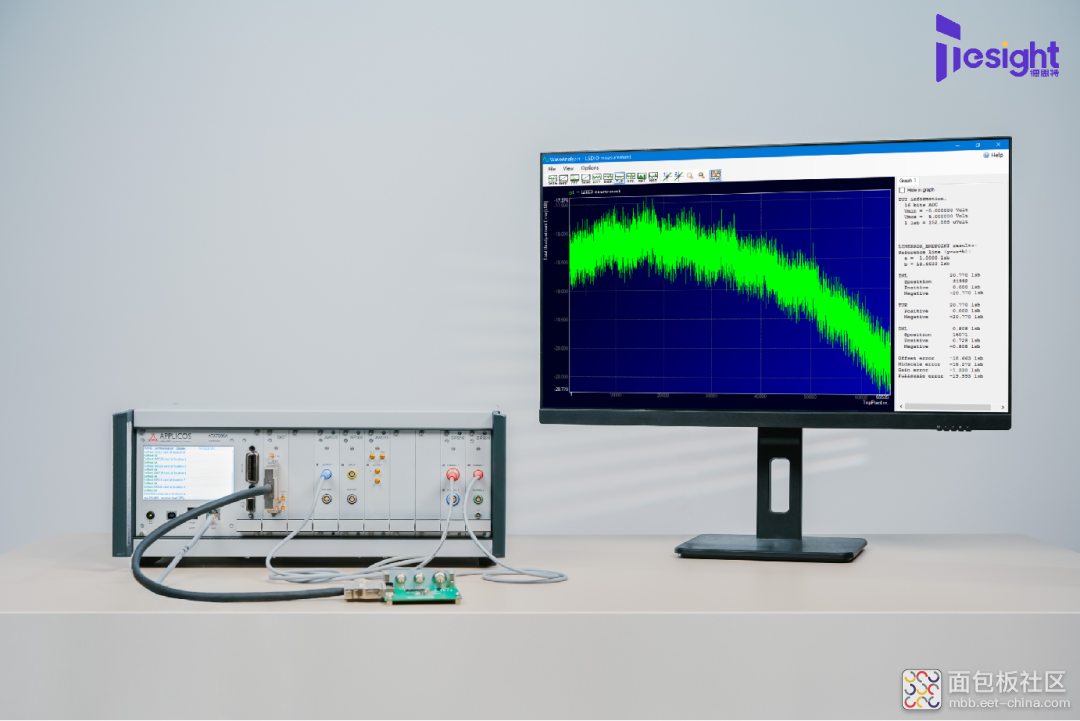

德思特ADC测试平台TS-ATX7006特点
✓ 完全集成的ADC测试解决方案
✓ 采样频率高达200/400 MHz
✓ 无与伦比的信号发生质量和精度
✓ 支持所有线性/动态测试
✓ 灵活和通用的数字IO
✓ 扩展分析软件ATView\WaveAnalyzer
✓ 静态、直方图测试
✓ 易于用户自定义的测试脚本
