原创 FlexRay 总线信号译码

2023-12-8 15:32 198 0 分类: 汽车电子 文集: 应用案例
我们用虹科Pico汽车示波器捕捉了FlexRay总线信号 ,一定要用专用的高速探头,不能用基本的BNC测试线来测。因为FlexRay的传输信号太快,用基本的BNC测试线来测,信号会失真严重。

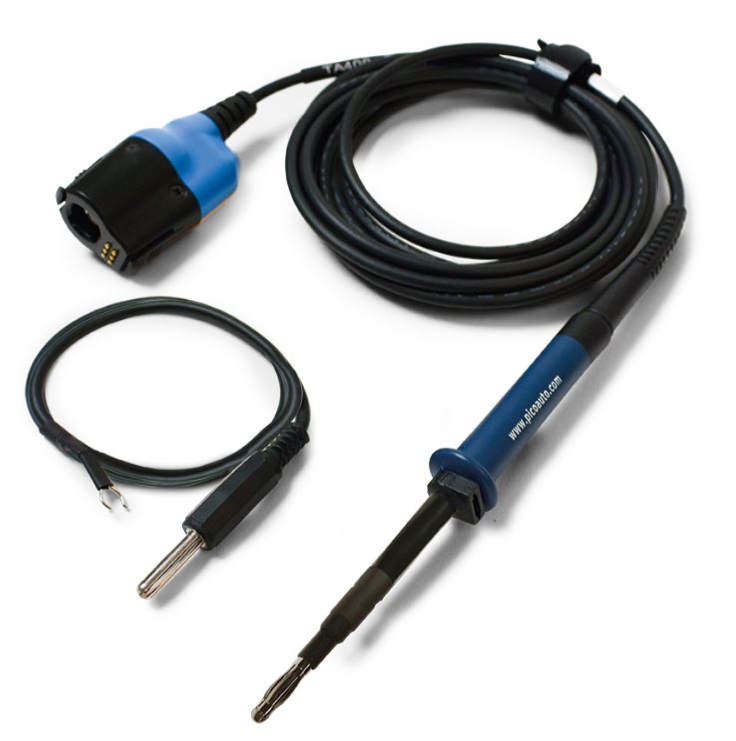

专用的高速探头有TA499,如下图:

测出来的FlexRay总线信号,如下图:


如果想看它对应的报文数据,我们可以应用PicoScope Automotive软件的串行译码功能来对它破译。


使用指导如下
点击“串行译码”,选择对应的协议,如FlexRay。


在下面对话框,选择数据来源的通道,如本例子选择通道A;输入阈值和波特率(软件也会自动识别)。


填写名称、选择显示格式和显示方式等,点击“完成”。


即可将报文破译出来,如下图显示:
