原创 技术分享 | ISO 26262中的安全分析之FMEA

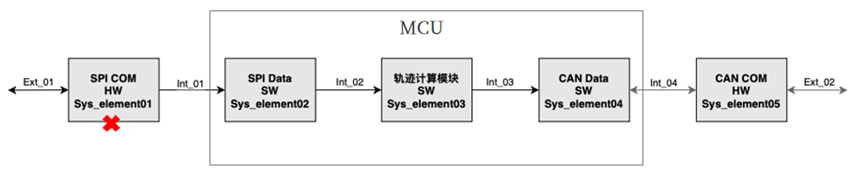

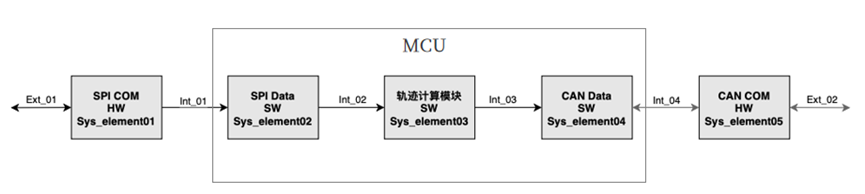

图5：带故障的ECU

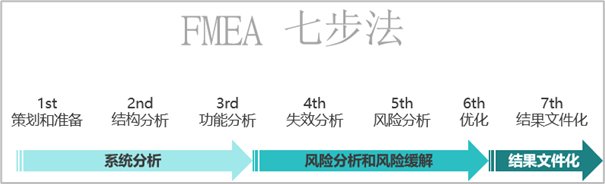

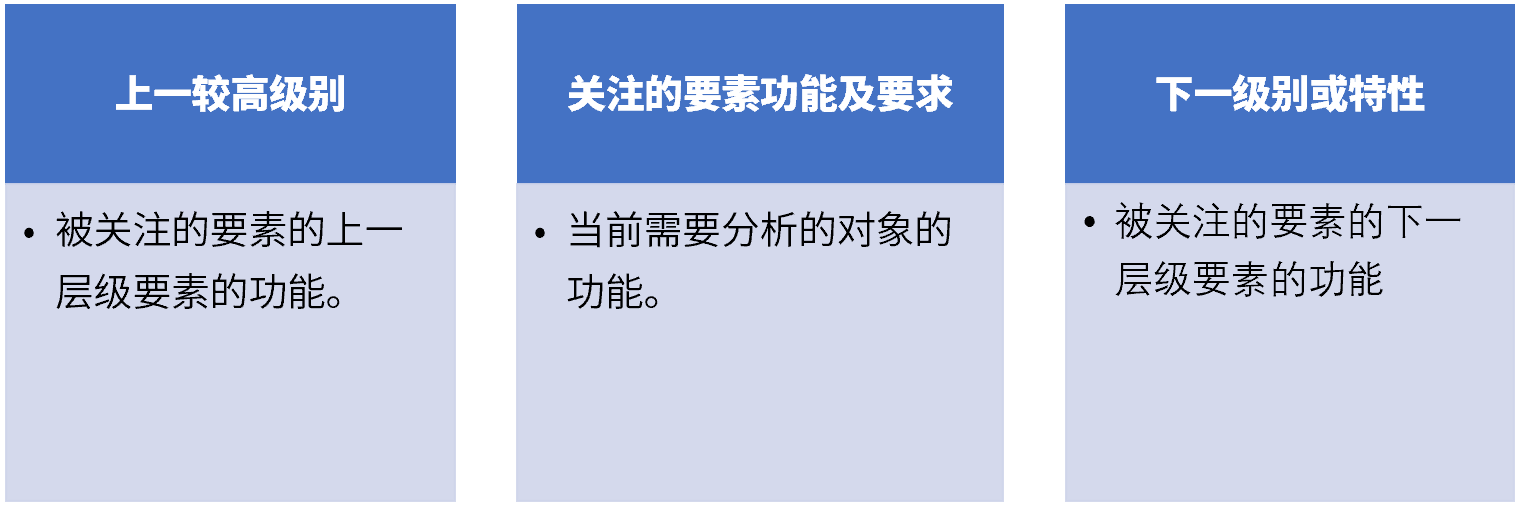

        1）识别每个模块的功能，例如Sys_element01的主要功能是向MCU传输传感器数据；（DFMEA第3步）

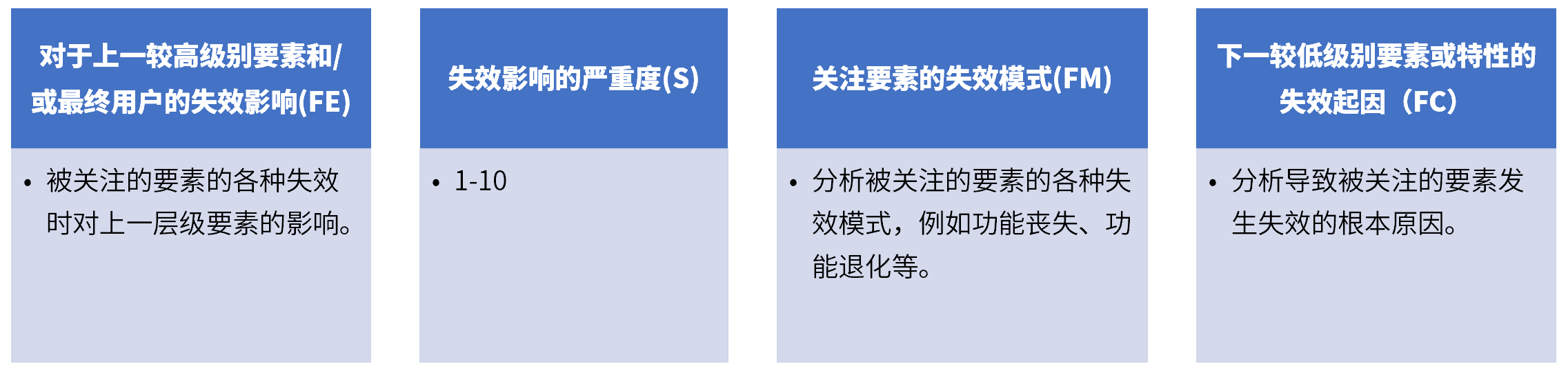

        2）识别模块的失效行为，例如Sys_element01故障导致传感器数据错误、延迟、丢失等；（DFMEA第4步）

        3）确定传感器数据错误将导致的后果严重程度（得到严重度S评分），例如：该故障发生时导致MCU路径规划错误，影响行车安全，严重度达到S=10；（DFMEA第4步）

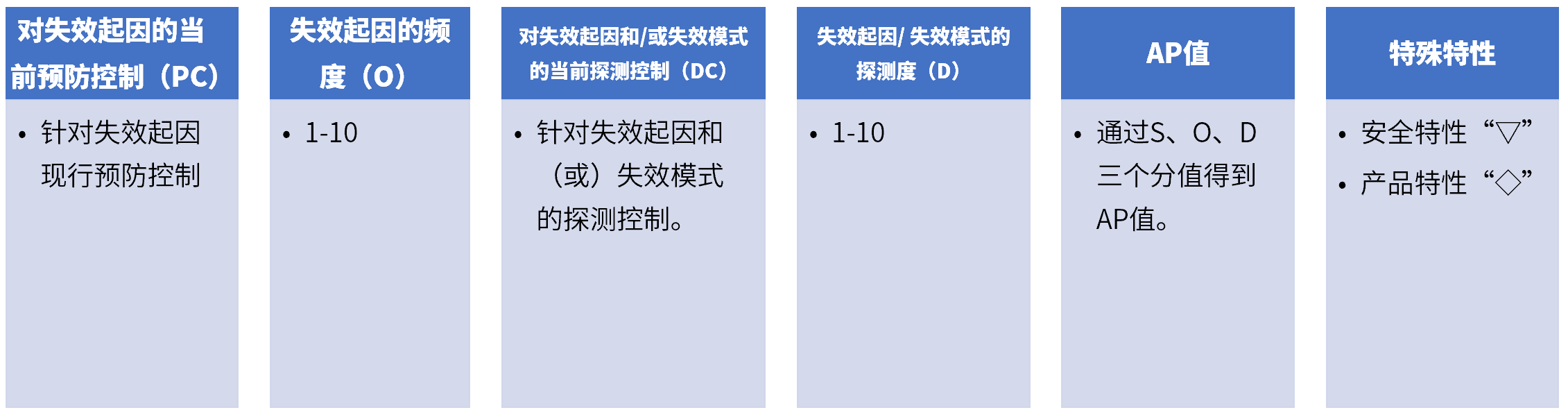

        4）确定是否存在预防控制措施，例如，该系统架构使用可信的设计方案、使用鲁棒性设计、通过设计评审等；（DFMEA第5步）

        5）定在上述预防控制措施之下该模块的故障频度（得到频度O评分），例如：已使用可信设计、鲁棒性设计、设计评审后，故障频度可降至O=2；（DFMEA第5步）

        6）确定是否存在探测控制措施，例如，功能测试、故障注入测试、DV测试、量产测试等；（DFMEA第5步）

        7）确定上述探测控制措施的探测度（得到探测度D评分）；例如：实施功能测试、故障注入测试、DV测试、量产测试后，探测度可达D=3；（DFMEA第5步）

        8）根据S、O、D评分，综合得出措施优先级AP值，AP=L；（DFMEA第5步）

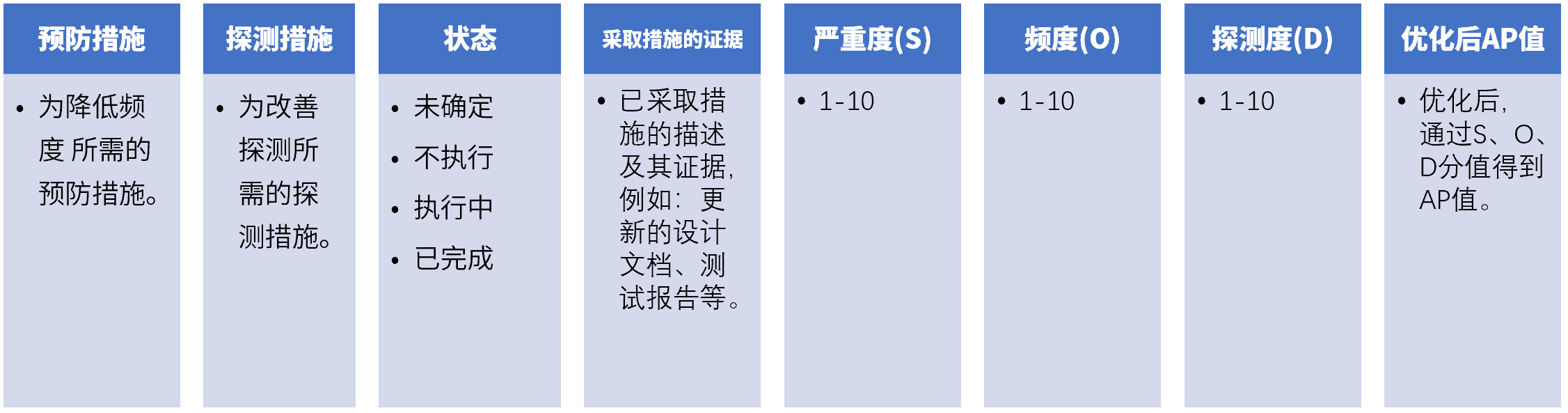

        9）必要时，根据AP值，制定进一步的风险降低措施；（DFMEA第6步）

        10）文件化将上述分析步骤。（DFMEA第7步）

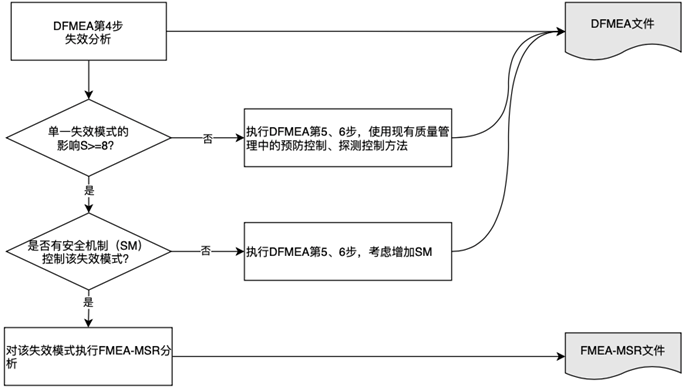

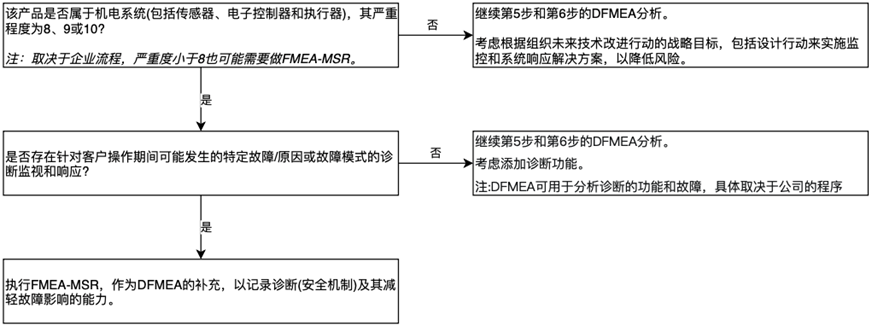

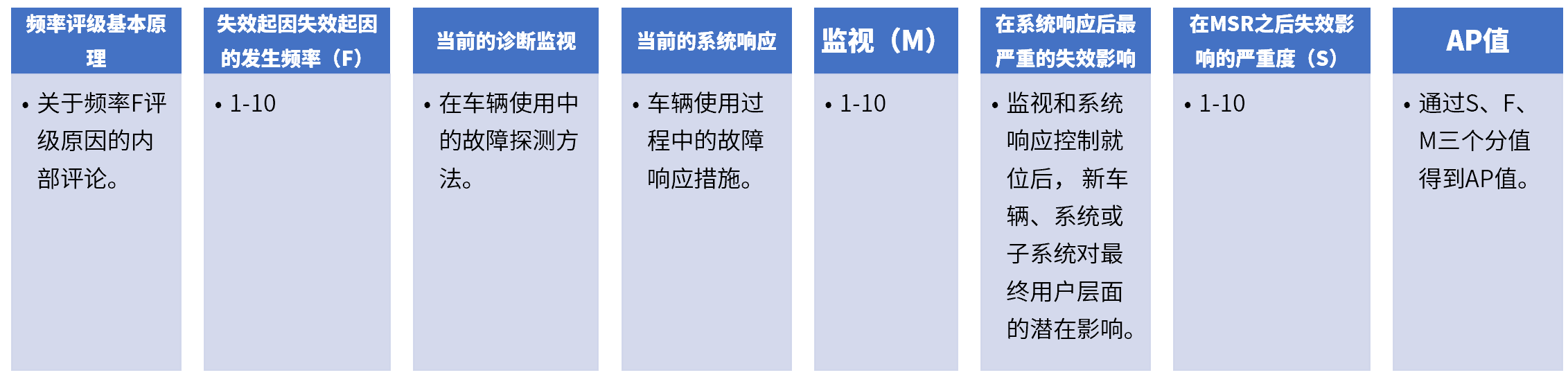

        根据第3)步骤显示，该示例中的ECU是一个安全相关的机电系统，且存在失效模式导致违背功能安全，满足2.1节FMEA-MSR决策流程第4)的条件，在后续的设计优化中必须增加MSR机制。

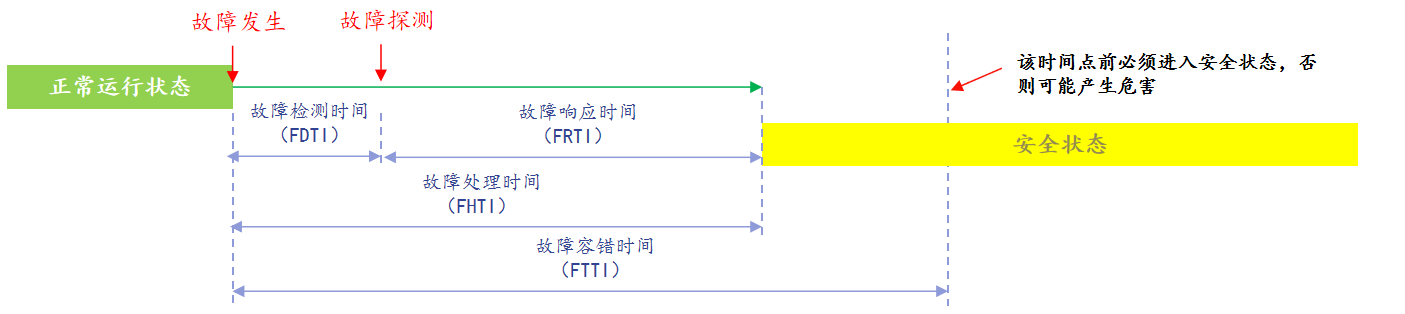

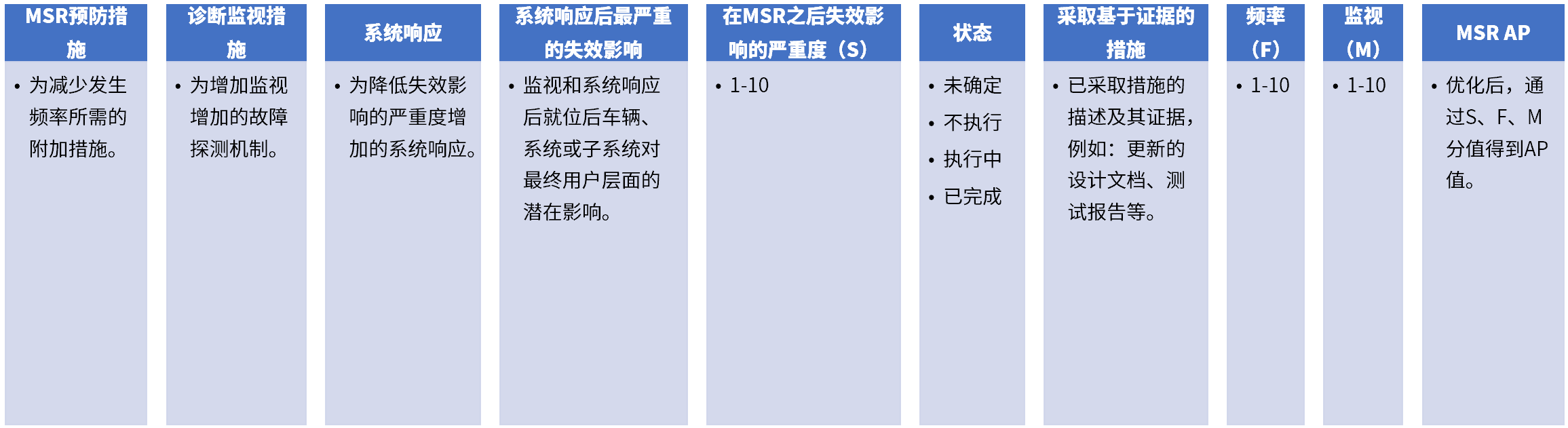

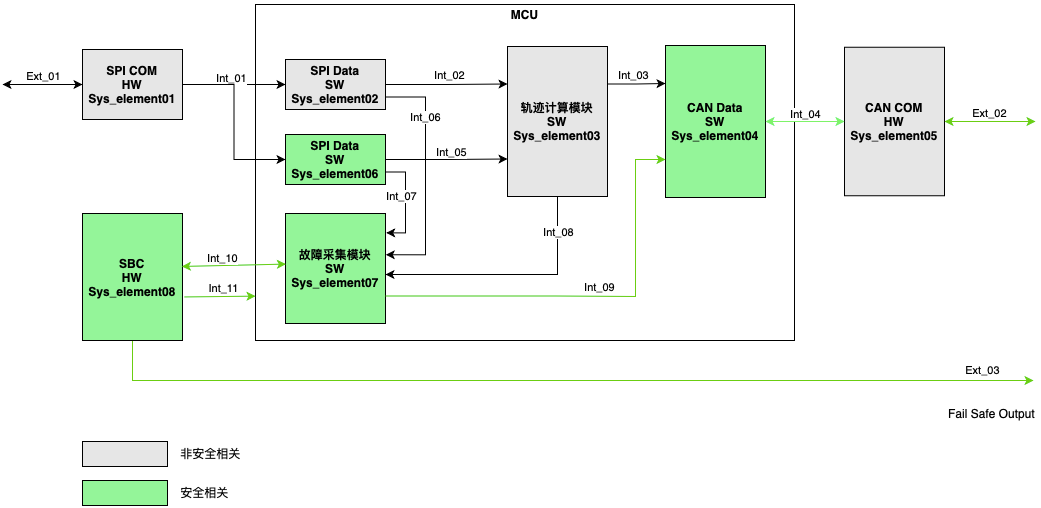

        本节基于前面1节DFMEA的分析示例的ECU示例，在其基础上增加了MSR机制，优化了该ECU的系统架构，如下图所示。其中绿色模块（安全相关）为分配了ASIL等级的安全需求，灰色模块（非安全相关）开发为QM要素。其中：

        · Sys_element04开发为安全要素；

        · 增加Sys_element06用于诊断来自Sys_element01的数据的正确性和一致性；

        · 增加Sys_element07故障收集和诊断模块；

        · 增加Sys_element08用于诊断MCU内部失效。
