原创基于LM2577的SEPIC电路设计

 2026-6-30 11:38  316 1 1 分类: 模拟文集: 硬件电路设计

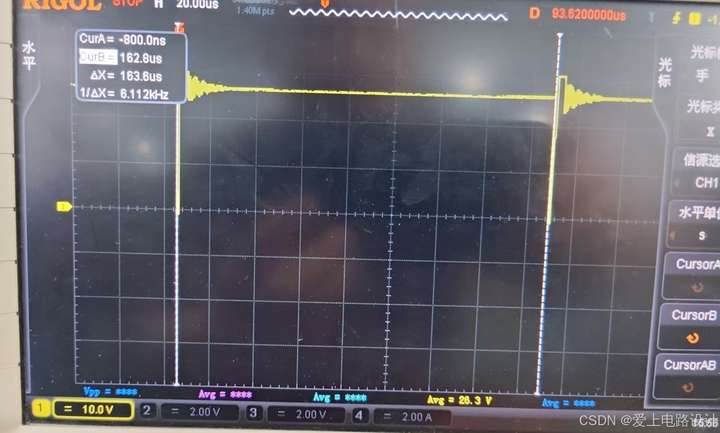

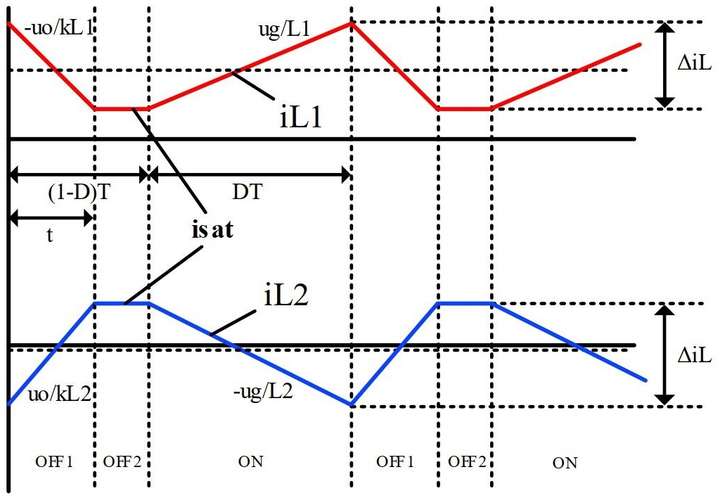

<h2><div><b>一、基本原理分析</b></div></h2><p>Single ended primary inductor converter单端一次侧电感式变换器。它广泛用于<b>电池供电</b>的 <b>LED驱动电源</b>，适用 Uout/Uin 的情况，能提供比 Buck 或 Boost 更大的开关电流，效率优于 Flyback。</p><p>▼如下图(b)，L1 和 S 起到升压式变换器的作用，L2 和 VD 起到反激式降压/升压式的作用，故属于升压+降压/升压式变换器；</p><p>L2 的作用是将能量传递到输出端，并对 C1 进行复位。</p><p>C1 不仅是隔直电容，还等效一个“电荷泵”，S断开 C1 被充电，S闭合 C1 将能量传给 L2。C1 与 L1 串联，可以吸收 L1 的漏感，则可以降低对开关 MOS管的要求。</p><span class="d_l_FIGURE"><div><img src="https://pic1.zhimg.com/80/v2-b0198d7bc1ae2b28f704f521c2ef673d_720w.png?source=ccfced1a"></div></span><h2><div><b>二、基于LM2577电路</b></div></h2><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-c4babb0d85bc1ef9b9bf6bd162538a5b_720w.jpg?source=ccfced1a"></div><p><span class="d_l_FIGCAPTION">图2.1 电原理图</span></p></span><span class="d_l_FIGURE"><div><img src="https://pica.zhimg.com/80/v2-d1bc5043d32b80ee563ee195a8a7ce6f_720w.png?source=ccfced1a"></div><p><span class="d_l_FIGCAPTION">图2.2 PCB图</span></p></span><span class="d_l_FIGURE"><div><img src="https://pic1.zhimg.com/80/v2-cb7b5744946e305a619d02e4a07fc43e_720w.jpg?source=ccfced1a"></div><p><span class="d_l_FIGCAPTION">图2.3 3D图</span></p></span><div>详细的资料下载请移步：<a target="_blank">LM2577S SEPIC</a>。</div><h2><div><b>三、实际测试</b></div></h2><p>▼本应用电池环境使用，电池参数如下图所示。</p><p><img src="https://picx.zhimg.com/80/v2-e495cf0685f03bcfd586de2851ff15ea_720w.jpg?source=ccfced1a"></p><span class="d_l_FIGURE"><p>▼电池电压如下表所示，当输出电压要求为 24V，就涉及到电池电压为 19.2V 时升压为 24V，电池电压为 26.1V 时降压为 24V。</p></span><span class="d_l_FIGURE"><p><table width="50%" class="t_table"><tbody><tr><td><div>电池最低电压</div></td><td><div>3.2V*6 = 19.2V</div></td></tr><tr><td><div>电池最高电压</div></td><td><div>4.35V*6 = 26.1V</div></td></tr><tr><td><div>标称电压</div></td><td><div>3.8V*6 = 22.8V</div></td></tr></tbody></table><p style="text-align: start;"><span style="text-align: justify;"><br></span></p><p style="text-align: start;"><span style="text-align: justify;">▼空载输出电压3.78V，SW波形：</span></p></p><p><img src="https://pica.zhimg.com/80/v2-dcc4d01cc036913722e36440c2724145_720w.jpg?source=ccfced1a"></p><span class="d_l_FIGURE"><div><br></div></span><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-b9101cc31a62c61dd346225069786de2_720w.jpg?source=ccfced1a"></div><div><br></div></span><div>▼输入26V，输出3.7V/1A，SW波形：</div><span class="d_l_FIGURE"><div><img src="https://pica.zhimg.com/80/v2-c32656b90bb4a903c245525585e5842d_720w.jpg?source=ccfced1a"></div><div><br></div></span><div>占空比：D = 86%；输入功率：26V*0.2A = 5.2W；输出功率：3.67V*1A = 3.67W；LM2577S自身功耗 = 5.2W-3.67W = 1.53W。</div><h2><div><b>四、电路理论分析</b></div></h2><p>SEPIC（Single Ended Primary Inductor Converter）电路，是一种经典的 DC-DC电源电路，从它的名字也能够看出，它的输入端串联了一个电感，因此能够减小输入电流纹波。说到输入串电感，不难想到 Boost电路也具有这个特点，然而 Boost 只能实现升压，而 SEPIC 能够实现升降压。说到升降压，不难想到 Buck-Boost电路，然而传统 Buck-Boost 的输出电压是反极性的，也就是输出负电压，这限制了 Buck-Boost电路的应用范围，而 SEPIC电路能够输出正极性电压。这些优点也使得 SEPIC电路在当时取得了广泛的应用。</p><p>▼下图展示了带隔离变压器的 SEPIC 经典结构，本节内容节选自：<a target="_blank" style="background-color: rgb(255, 255, 255);">SEPIC电路理论浅析</a>。</p><span class="d_l_FIGURE"><div><img src="https://pic1.zhimg.com/80/v2-d27425242217cbabdd7eba9dc28844ba_720w.jpg?source=ccfced1a"></div><div><br></div></span><div>▲上图中， ug 是输入电压， RL 是负载电阻。注意，这里忽略了变压器原边和副边的电阻和漏自感以及励磁电阻（即忽略铁损），从而将仅剩的励磁电感 L2 抽象出来。实际的励磁电感是一个随着磁芯饱和程度而变化的量，但这里暂且认为 L2 为定值。 L2 的后方是一个理想变压器，也可以认为就是一个用于电压折算的简单比例环节，电压增益为 k，<img src="https://pica.zhimg.com/80/v2-dffcf1ea26967106b58394400f0658c8_720w.png?source=ccfced1a">n1 和 n2 为变压器原边和副边线圈匝数。若不使用隔离变压器，而直接用电感取代，则认为 k = 1 。</div><h3><div><b>1、电路工作状态分析</b></div></h3><p><b>1）CCM模式</b></p><p><b>CCM：Continuous Current Mode</b></p><p>由于电容两端电压不能突变且电容值较大，所以电容电压纹波一般较小，这里取每个电容在一个开关周期内的电压平均值代替其瞬时值，当电路稳定工作时，该平均值保持不变。</p><p>▼MOSFET开通时：</p><span class="d_l_FIGURE"><div><img src="https://pic1.zhimg.com/80/v2-7dd139fe322dee73067824a4e10125b7_720w.jpg?source=ccfced1a"></div><div><br></div></span><span class="d_l_FIGURE"><div><img src="https://pic1.zhimg.com/80/v2-6a26b08a6df5f856b09ac3a0e45f1c0a_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼MOSFET 截止时：</div><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-64c53620a5374a53a898446d4d7fc4fe_720w.jpg?source=ccfced1a"></div><div><br></div></span><span class="d_l_FIGURE"><div><img src="https://pica.zhimg.com/80/v2-6a6db33664ee2e7664d33f11de6c75c5_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼根据电感L1、L2 的伏秒平衡可得：</div><span class="d_l_FIGURE"><div><img src="https://pic1.zhimg.com/80/v2-f35b5e835f27f893b7e741c01af3cb38_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼其中 D 是占空比，即：</div><span class="d_l_FIGURE"><div><img src="https://pic1.zhimg.com/80/v2-31dadc715bfa85406310ea3d3a778ed9_720w.png?source=ccfced1a"></div><div><br></div></span><div>其中 fs 是 MOSFET 开关频率。▼联立(1-1)(1-2)(1-4)(1-5)(1-7)(1-8)可得电压传递函数（电压增益）表达式：</div><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-8774aee4171d48d1f18ecc2b8d3f711e_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼还可以得出电容C1 两端的电压：</div><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-3534d0ced53d4b72a907aaacd88245fc_720w.png?source=ccfced1a"></div><div><br></div></span><p>可见，CCM模式下 SEPIC 的电压增益仅与占空比和变压器变比有关。且随着占空比的增大，电压增益逐渐增大，理论上输出电压可以达到0和无穷大。电容C1 上的电压平均值始终与输入电压相等。</p><p>▼接下来计算电感电流。 这里仿照前面的方法，使用电感电流的平均值代替其瞬时值。从电路图中可以看出，L1 的电流其实就是输入电流，根据输入输出功率平衡可得：</p><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-601ec7d552169f9904b55fa97ef6dba0_720w.png?source=ccfced1a"></div><div><br></div></span><p>▼其中， RL 是负载电阻。由此可得：</p><p><img src="https://picx.zhimg.com/80/v2-76c19837cf5e076a70da85b750c14903_720w.png?source=ccfced1a"></p><span class="d_l_FIGURE"><p>▼根据电容 C1 的安秒平衡可得：</p></span><p><img src="https://picx.zhimg.com/80/v2-3854d093986a8eaa0218ac860d5df923_720w.png?source=ccfced1a"></p><span class="d_l_FIGURE"><div><br></div></span><p>▼联立(1-3)(1-6)(1-14)得：</p><p><img src="https://pica.zhimg.com/80/v2-d62092e0959b0ecbcab57ed68194a0c2_720w.jpg?source=ccfced1a"></p><span class="d_l_FIGURE"><div><br></div></span><p>▼然后计算电流纹波，电流纹波可以由MOSFET开通或截止时的电流变化量表征，根据电感的特性方程：</p><p><img src="https://pic1.zhimg.com/80/v2-b9bf9e78a57f7cdcfcfc7de1bbd913c7_720w.png?source=ccfced1a"></p><span class="d_l_FIGURE"><div><br></div></span><p>▼取MOSFET开通时的电流变化量，对于 L1 :</p><p><img src="https://pica.zhimg.com/80/v2-eedc7b85ac73ad3768d6ac4f925f332d_720w.png?source=ccfced1a"></p><span class="d_l_FIGURE"><div>▼对于 L2 :</div></span><p><img src="https://pica.zhimg.com/80/v2-c88ece430b9af0f44eca261510ab671a_720w.png?source=ccfced1a"></p><p>▼因此， L1 和 L2 的电流纹波由下式给出：</p><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-b8c5f35173e6e301d11f5c89eb64fa73_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼由(1-10)可得，在CCM模式下，满足：</div><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-9b814de31f2931021187469916f98421_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼将(1-17)代入(1-16)可得CCM模式下的电流纹波：</div><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-f568b4b3cc12cf37b212c2703672a8fb_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼可见 CCM模式下，L1 和 L2 的电流纹波大小与其电感值和 MOSFET 开关频率成反比，L1、L2越大，开关频率越高，电流纹波越小。下图展示了 L1、L2 的电流波形。方便起见, 之后的讨论中忽略正负, 认为 ΔiL = |ΔiL|。</div><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-3a6a784fe46f9ae0d40d07af4b21fae6_720w.jpg?source=ccfced1a"></div><div><br></div></span><p>当 MOSFET 开通时，输入电压直接加在 L1 的两端， L1 被充电，所以当 MOSFET 截止时 L1 必然放电；因为 C1 两端电压为正值，当 MOSFET 开通时，这个电压反向加在变压器原边，副边也感应出负电压，使二极管截止，同时该电压也反向加在 L2 上，使其放电，所以当 MOSFET 截止时， L2 必然充电。（注意这里说的充电放电是针对图中标注的电流正方向而言的）</p><p>值得注意的是，当 MOSFET 处于截止状态时，当 iL1 减小至于 iL2 相等时，流过变压器副边的电流降为 0，二极管进入截止状态，原本建立的 CCM模型失效，电路的工作状态由 CCM 切换至 DCM(Discrete Crruent Mode)。▼为了防止该现象发生，需满足：</p><span class="d_l_FIGURE"><div><img src="https://pica.zhimg.com/80/v2-c3abd9da3684f8d6dd79abd65f20498f_720w.png?source=ccfced1a"></div><p><br></p><p>▼因为CCM模式下两电感的电流波形为锯齿波，而由(1-13)(1-15)指出的电感电流大小实际上是电流的平均值，而对于锯齿波型而言，其平均值恰好处于两极值的中心位置，因此(1-19)可变形为：</p></span><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-e30aab7038fc3df12bb33ca5247c9424_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼将(1-13)(1-15)(1-18)代入(1-20)得：</div><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-db663d662477d2cd11a6a6091448bf01_720w.png?source=ccfced1a"></div><div><br></div></span><p>(1-21)展示了电路工作在 CCM模式的条件，考虑到一般 DC-DC 的应用场景要求控制输出电压恒定，从(1-21)可以看出，在这种情况下，增大输入电压、增大负载电阻、减小开关频率和减小电感量都不利于电路工作在 CCM模式。</p><p><b>2）DCM模式</b></p><p><b>DCM：Discrete Crruent Mode</b></p><p>当(1-21)不被满足时，电路工作在 DCM模式。▼这时，当 MOSFET 截止时，流过二极管的电流会逐渐耗尽，二极管最终截止，于是衍生出了 SEPIC 的第三个工作状态，如下图所示：</p><span class="d_l_FIGURE"><div><img src="https://pic1.zhimg.com/80/v2-14bbe53bf6648ee164547475ccff24d5_720w.jpg?source=ccfced1a"></div><div><br></div></span><p>▼这时，由于 C1 上的电压与输入电压ug 相等， L1、L2 承担的电压均为0，其电流大小均保持不变。DCM 下 L1、L2 的电流波形如下：</p><p><img src="https://picx.zhimg.com/80/v2-a5c4b18a2d1b27abe91bd06e2ea2b98d_720w.jpg?source=ccfced1a"></p><span class="d_l_FIGURE"><div><br></div></span><p>▼当 MOSFET 关断时， L1 电流减小， L2 电流先反向减小、再正向增加，设经过时间 t 后， L1 电流达到其最小值，同时 L2 电流达到其最大值，这时两个电感上电流达到饱和，且饱和值相等：</p><p><img src="https://picx.zhimg.com/80/v2-46e4213623e777e1c470310eb5cd93ae_720w.png?source=ccfced1a"></p><span class="d_l_FIGURE"><div><br></div></span><p>▲如图，MOSFET 关断后经过了时间t 后 L1、L2 的电流达到饱和并相等。▼根据 L1、L2 充放电平衡，即 MOSFET 关断和开通时电感电流的变化量相等，可得：</p><p><img src="https://pic1.zhimg.com/80/v2-c662f9f873ff901452506aa81fb410f1_720w.png?source=ccfced1a"></p><span class="d_l_FIGURE"><div><br></div></span><p>在(1-23)中，首先看等号左边的<img src="https://pic1.zhimg.com/80/v2-6a9e86a825dc3d730c14d5fffc04c799_720w.png?source=ccfced1a"></p><p>它表示 MOSFET 关断时两个电感电流变化的斜率，这是怎么得出来的呢？其实，一旦电路的工作状态进入了 DCM，虽然在前两个状态(图中的 ON状态和 OFF1状态) 中(1-1)至(1-6)仍然成立，但是伏秒平衡方程(1-7)(1-8)不再成立了。</p><p>然而，新的伏秒平衡方程形式与(1-7)(1-8)非常类似，我们仍然可以通过新的伏秒平衡方程得出(1-11)的结果。然后我们把(1-11)代到OFF1工作状态的方程(1-4)中，再结合(1-5)就可以得到 OFF1状态下的 uL1 和 uL2。它们都可以由 uo 表示，得到了电感电压，就得到了电感电流的变化率。将这个斜率乘以 OFF1状态的持续时间t，就得到了两个电感在 MOSFET 关断状态下的电流变化量，也就是(1-23)中等式左边的值。</p><p>▼再看(1-23)的等号右边，它表示 MOSFET 开通时两个电感电流的变化量，尽管电路工作在 DCM模式，但之前我们得到的 MOSFET 开通状态下的结论(1-16)仍成立，于是我们把(1-16)代入(1-23)，就可以解出 t ：</p><span class="d_l_FIGURE"><p><img src="https://picx.zhimg.com/80/v2-523001f8160c9a1f99a5c32e2992bf5f_720w.png?source=ccfced1a"></p><p>▼接下来我们计算两个电感上电流的平均值，这里有一点需要非常注意：与 CCM 不同，这时的 L1、L2 的电流波形不再是简单的锯齿波，其平均值不能再由其极值的中点值表征，其平均值的计算方法应回归定义式，即一个周期内的积分除以时间，这里直接给出计算结果而不再展示计算步骤：</p></span><span class="d_l_FIGURE"><p><img src="https://pic1.zhimg.com/80/v2-f1703769636152953369ea07033fd676_720w.jpg?source=ccfced1a"></p><p>联立(1-25)(1-26)消去 isat ，然后就到了关键的一步。</p><p>注意，(1-25)(1-26)中给出了 DCM 下电流平均值 iL1、iL2 的表达式，在之前讨论 CCM 时的(1-13)(1-15)中我们也给出了 iL1、iL2 的表达式，其中(1-13)是由电路输入输出功率平衡得出的，所以在DCM下必然也成立。</p><p>▼(1-15)本质上是由电容 C1的安秒平衡得出的，而我们总是认为电容的电压是不会“断”的，所以在DCM下其安秒平衡方程仍然成立，所以(1-15)也成立，我们联立(1-13)(1-15)，再加上 t 的表达式(1-24)就可得出DCM下电压增益表达式：</p></span><span class="d_l_FIGURE"><p><img src="https://picx.zhimg.com/80/v2-148ad2da1e93a4964119643d399efae2_720w.png?source=ccfced1a"></p><p>▼还可以解出 isat ：</p></span><span class="d_l_FIGURE"><p><img src="https://pic1.zhimg.com/80/v2-a794f3eb13e0738473020552f49246ed_720w.png?source=ccfced1a"></p><p>▼将(1-27)代入(1-16)可得 DCM 下纹波电流表达式：</p></span><span class="d_l_FIGURE"><p><img src="https://pic1.zhimg.com/80/v2-c1418528bac2ed1d5add9546aa53b6b2_720w.png?source=ccfced1a"></p><p><b>3）总结</b></p></span><p>▼模式：</p><p><img src="https://pica.zhimg.com/80/v2-aee51904ddd1ccff38d8847be1d0e9ec_720w.png?source=ccfced1a"></p><p>▼电压增益：</p><span class="d_l_FIGURE"><p><img src="https://pic1.zhimg.com/80/v2-b2bd59030c8e23cc7ee4432b39abf57b_720w.png?source=ccfced1a"></p><p>▼电流平均值：</p></span><span class="d_l_FIGURE"><p><img src="https://pic1.zhimg.com/80/v2-633817a24ed8a3e4f8351e8702c4465d_720w.png?source=ccfced1a"></p><p>▼电流纹波：</p></span><span class="d_l_FIGURE"><p><img src="https://picx.zhimg.com/80/v2-23656a69827655938326d96aea034947_720w.png?source=ccfced1a"></p><p>▼电感L1 电流最大值：</p></span><span class="d_l_FIGURE"><p><img src="https://picx.zhimg.com/80/v2-bbb06640b54957a6ae5f546af18151c4_720w.png?source=ccfced1a"></p><p>▼电感L2 电流最小值（反向最大值）：</p></span><span class="d_l_FIGURE"><p><img src="https://picx.zhimg.com/80/v2-562986c6b1faaabfc5f72e9baf5a5fb2_720w.png?source=ccfced1a"></p><p><b style="color: inherit; font-family: inherit; font-size: 24px;">2、元件参数计算</b></p></span><p><b>1）MOSFET最大承受电压</b></p><p>▼只有在 MOSFET 截止时承受电压，这时：</p><span class="d_l_FIGURE"><p><img src="https://pic1.zhimg.com/80/v2-be065a44279dcd2e2f4b8dbd4c9c2726_720w.png?source=ccfced1a"></p><p>▼当 uL2(off) 不为零时 uMOSFET(off) 最大，将(1-5)(1-11)代入(2-1)可得：</p><p><img src="https://pic1.zhimg.com/80/v2-c593fe7e0fab1a7c5d160f6b212c8e95_720w.png?source=ccfced1a"></p><p>▼正如前面所说的，DC-DC一般以控制 uo 恒定为目的，所以这里认为 uo 为定值而 ug 在一定范围内变化，可得：</p><p><img src="https://picx.zhimg.com/80/v2-aaf3c7dfc3881be436e1a56afce932b9_720w.png?source=ccfced1a"></p><p>注意这里 uo 和 uC1 其实是有纹波的，严格来讲应该代入其最大值计算，但是由于电压纹波一般情况下非常小，这些纹波造成的误差甚至还不如器件参数不准确造成的误差大，所以可以忽略不计。之后的推导也同样忽略电容电压纹波。</p></span><p><b>2）二极管最大承受电流</b></p><p>▼同样只有在 MOSFET 截止时二极管才可能流过电流，电流大小为：</p><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-2500efee1546699a188a13d5453d5856_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼在一个开关周期内，当 MOSFET 刚关断时， iL1 有最大正值而 iL2 有最小负值，这时流过二极管的电流最大，为：</div><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-15ec29a9a176c9f0a67cb72f260cd4fa_720w.png?source=ccfced1a"></div><div><br></div></span><p><b>3）二极管最大反向承受电压</b></p><p>▼只有在两种情况下二极管会处在截止状态，第一种情况是 CCM 下的 MOSFET 开通状态；第二种情况是 DCM 下的第三工作状态。在这两种情况下，对二极管两端电压进行分析，其右侧电压恒为 uo ，左侧电压在这两种情况下分别为和 k*uL2(on) 和 0 ，将(1-2)(1-11)代入，显然前者情况下承受的电压更高，其值为：</p><span class="d_l_FIGURE"><div><img src="https://picx.zhimg.com/80/v2-73fe69b576572d351692336f8a9cb05c_720w.png?source=ccfced1a"></div><div><br></div></span><div>▼最大值为：</div><span class="d_l_FIGURE"><p><img src="https://pic1.zhimg.com/80/v2-1092baf018e7d8599dca717780a54610_720w.png?source=ccfced1a"></p><p><b>4）MOSFET最大正向电流</b></p><p>▼只有在 MOSFET 开通时其承受正向电流，这时：</p></span><span class="d_l_FIGURE"><p><img src="https://picx.zhimg.com/80/v2-4c2c33623fea874794f94f1a510c6b86_720w.png?source=ccfced1a"></p><p>▼这里仿照 2.2 中的分析方法，可得：</p></span><span class="d_l_FIGURE"><p><img src="https://picx.zhimg.com/80/v2-4eb666b70b62d781684845f50d5b3f5e_720w.png?source=ccfced1a"></p><p><b>5）电感选值</b></p></span><p>▼电感的选值的主要依据是电流纹波。假定要求额定输入和额定负载下电感纹波不超过电流均值的 a（通常 5%<a<40%）倍，有：</p><p><img src="https://picx.zhimg.com/80/v2-7fea7105d50dcb9423161377206b6be5_720w.png?source=ccfced1a"></p><span class="d_l_FIGURE"><div><br></div></span><p>一般情况下当系统工作在额定状态时负载较重，处在 CCM模式。</p><p>▼对于 L1，将(1-13)(1-18)代入(2-10)可得：</p><p><img src="https://pic1.zhimg.com/80/v2-c6b3ae6c504e15891c838599e6659433_720w.png?source=ccfced1a"></p><p>▼对于 L2，将(1-15)(1-18)代入(2-10)可得：</p><p><img src="https://picx.zhimg.com/80/v2-c3ac02a1d2e2ad479bcf3ded1d4a3f35_720w.png?source=ccfced1a"></p><span class="d_l_FIGURE"><div>当然这里还要使用(1-21)来验证电路是否工作在 CCM。</div></span><span class="d_l_FIGURE"><div><hr></div></span><span class="d_l_BLOCKQUOTE"><div> 骏马自知前程远，无需扬鞭自奋蹄。<b>觉得不错，动动发财的小手点个赞哦！</b></div></span><div></div></span>
