一、EMI产生的根源与扩频IC的应对策略

开关电源在工作时,功率半导体器件(如MOSFETIGBT)的高速开关动作(频率通常在几十kHz至数MHz之间)会产生陡峭的电压/电流变化率(dv/dtdi/dt),这些快速变化的信号包含丰富的高次谐波,形成宽带噪声信号,频率范围可从开关频率延伸至数百MHz。这些噪声通过两种途径传播:

传导干扰:通过电源线、信号线等导体直接传播,频率范围通常在150kHz30MHz之间。

辐射干扰:以电磁波形式通过空间传播,频率范围通常在30MHz300MHz之间。

扩频IC的核心策略是打破噪声能量的集中性。传统开关电源的开关频率固定,噪声能量集中在基频及其谐波频率点上,形成尖锐的峰值辐射。扩频IC通过调制开关频率,将噪声能量分散到更宽的频带上,从而降低单一频率点的EMI强度。

二、扩频IC的关键技术实现

1. 频率调制技术

扩频IC采用多种频率调制方式,将开关频率围绕标称值进行周期性或随机性变化:

三角波/正弦波调制:开关频率在标称值附近按三角波或正弦波规律扫描。例如,LTC6908系列硅振荡器可将开关频率在±10%范围内线性扫描。

伪随机调制:开关频率按伪随机序列跳变,如LTC6909通过9位伪随机序列发生器控制时钟频率,避免周期性纹波。

混合调制:结合多种调制方式,进一步优化频谱分布。

2. 调制参数优化

调制深度(Δf/f₀):表示频率偏移范围与标称频率的比值。例如,±10%的调制深度可将噪声能量扩展至标称频率的90%110%范围内。

调制速率(f_m):即频率跳变速度。较快的调制速率可缩短开关电源在单一频率点的驻留时间,但需平衡开关电源的动态响应能力。

3. 频谱扩展效果

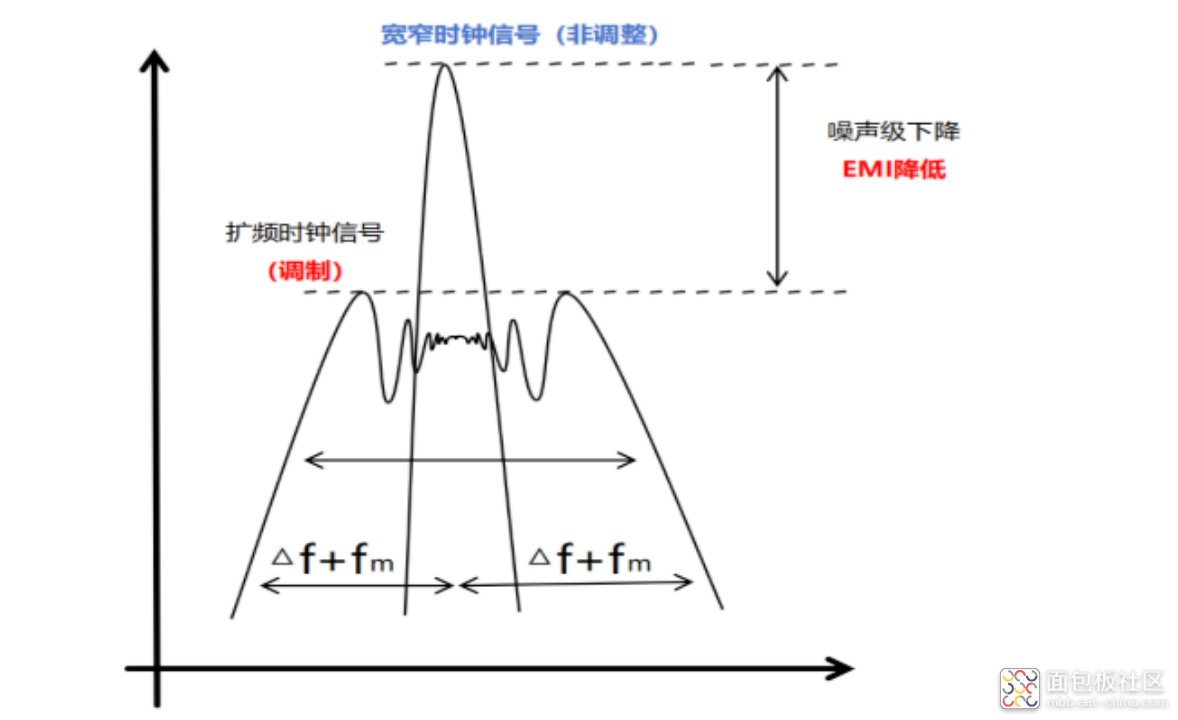

通过调制,原本集中在基频(f₀)和谐波频率(2f₀、3f₀…)的噪声能量被分散到更宽的频带(f-Δff+Δf)内。例如,采用±10%调制深度时,噪声峰值可降低10dB以上,总辐射能量保持不变,但单位频宽内的能量密度显著下降。


、典型应用场景与案例

1. 消费电子

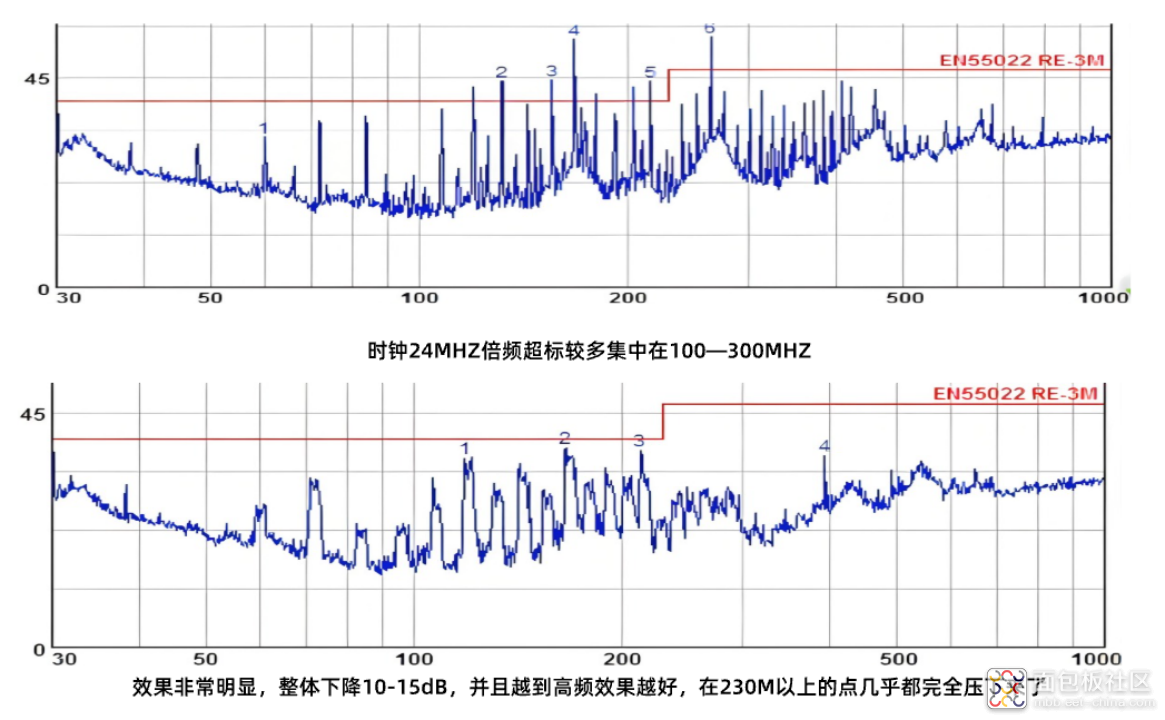

平板电脑/智能手机:通过扩频IC降低时钟信号辐射,解决辐射骚扰值超标问题。

音频功放:抑制时钟谐波干扰,提高信噪比(SNR)。

2. 汽车电子

LED驱动器:在PWM调光时防止LED闪烁,同时满足CISPR 25 Class 5辐射要求。

ECU(电子控制单元):降低多ECU协同工作时的交叉干扰。

3. 工业控制

变频器/伺服驱动器:减少电机驱动系统对控制信号的干扰。

工业自动化网络:降低时钟信号对通信总线(如CANEtherCAT)的干扰。

型号

Product No.

工作电压

Power supply

voltage Rated

VDD((V)

输入&输出频率

Input / Output

Frequency

(MHz)

输出电流范围

Output

Current

Min-Max.(mA)

扩频调制范围

Spreading

Range(%)

调制模式

Modulation

mode

工作温度

Operation

junction

temperature(°C)

封装

Package



TSI1651A4021

1.65~3.6

1~40

2.04.0

+0.06~±0.33

4

-40~85°C

TDFN-2×2

TS11610A6021

1.6~3.6

10~60

2.0~4.5

+0.06~+0.33

4

-40~85

TDFN-2×2

TSI1810A4011

1.8~3.6

1~40

2.0~4.0

+0.06~+0.33

2

-40~85

TDFN-2×2

TSI1651A4021

1.65~3.6

10~200

2.0~4.0

+0.06~+0.43

烧录

-40~85

TDFN-2×2
