原创时源芯微｜ KY键盘接口静电浪涌防护方案

 2025-5-14 15:27  23 0 分类: 汽车电子

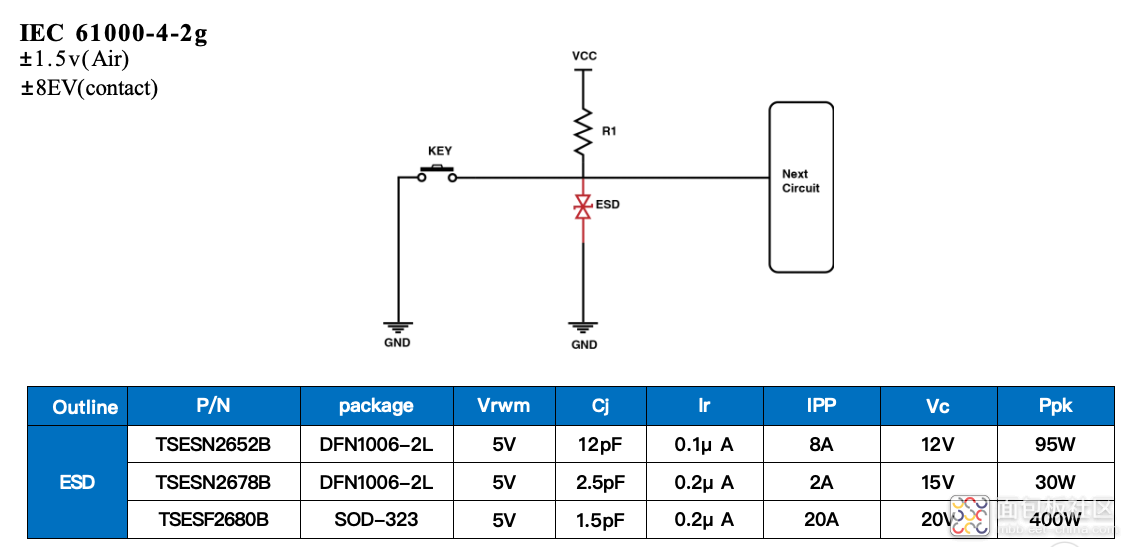

KY键盘接口静电浪涌防护方案通过集成ESD保护元件、电阻和连接键，形成了一道有效的防护屏障。当键盘接口受到静电放电或其他浪涌冲击时，该方案能够迅速将过电压和过电流引导至地，从而保护后续电路免受损害。

ESD保护元件是方案中的核心部分，它负责在静电放电或其他浪涌事件发生时，迅速响应并将过电压和过电流限制在安全范围内；电阻R1在方案中起到了限流和分压的作用，它能够限制流过ESD保护元件的电流，防止元件因过流而损坏。同时，电阻R1还能够与ESD保护元件协同工作，共同将过电压钳位在安全水平。连接键（KEY）则用于连接键盘接口和ESD保护电路，确保信号能够顺畅传输，并在需要时提供额外的保护路径。

TSESN1987B	TSESN1952B	TSESN1911A	TSESN1931B
TSESN1973B	TSESN1983A	TSESN2413B	TSESN2654B
TSESN2680B	TSESN2677B	TSESN2678B	TSESN2612A
TSESN2683A	TSESN2690B	TSESN2685B	TSESN2685B-AT
TSESN1982B	TSESN3854B	TSESN3817A	TSESN3852B
TSESN4932B	TSESN4956B	TSESN4925A	TSESN4985B
TSESN4983A	TSESN4979B	TSESN5785B	TSESN5752B
TSESN5714A	TSESN5783A	TSESN6051B	TSESN6026A
TSESN6326A	TSESN6821A	TSESN6852B	TSESN6852B-AT
TSESN6885B	TSESN6832A	TSESN6880A	TSESN6832A-AT
TSESN6823A	TSESN8052B	TSESN8034A
