原创 Sub-GHz射频芯片，如何深度赋能工业遥控方案？

 2025-5-15 11:19  88 0 分类: 工业电子文集: 产品推荐

在智能设备与物联网技术深度融合的产业浪潮下，无线遥控技术早已突破电视机、空调与投影仪等传统遥控领域的应用边界，完成了从基础单向指令传输向多维智能交互体系的补充迭代，可精准匹配现代工业领域对遥控距离、遥控精度与环境适应性等能力的核心诉求。

其中，无线射频作为一种具备远距离传输、抗干扰能力强与技术成熟度高等优势的无线通信技术，尤其是在Sub-GHz频段下，其低功耗、强穿透与广覆盖的特性进一步凸显，是在各种复杂工业环境中实现高可靠性的无线遥控方案之一。

Sub-GHz射频在工业遥控方案中有那些应用优势？

众所周知，一套无线射频遥控设备主要由发射部分和接收部分组成，发射器可以将控制者的控制按键经过编码，调制到特定频率的射频载波上，然后通过天线将已调制的射频信号发射出去。而接收器则通过解调电路将天线接收到的射频信号进行还原，从而得到与控制按键相对应的信号，实现对相应设备的控制。

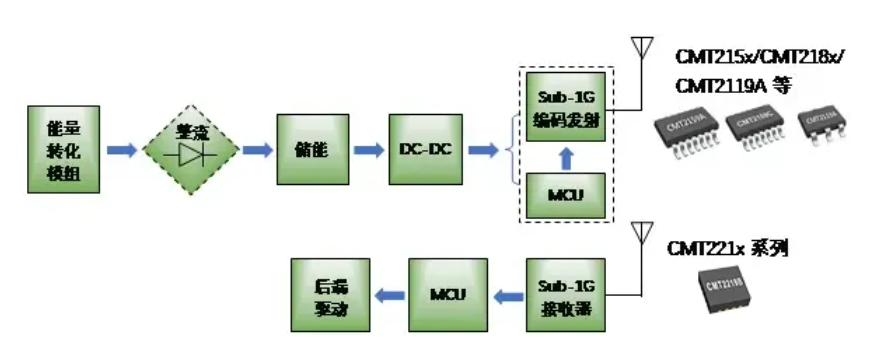

一种常见的无线射频遥控方案示意图

工业射频遥控器是指操控工程机械或工业设备的远程无线遥控设备，已广泛应用于卷帘门、起重机、集装箱吊车与动能开关等领域之中，其主要通过射频信号进行指令传输，发射器与接收器两者之间的通信频率通常为315MHz或433MHz。

值得一提的是，在实际的应用场景中，无线射频遥控方案还具备着诸多优势，例如：

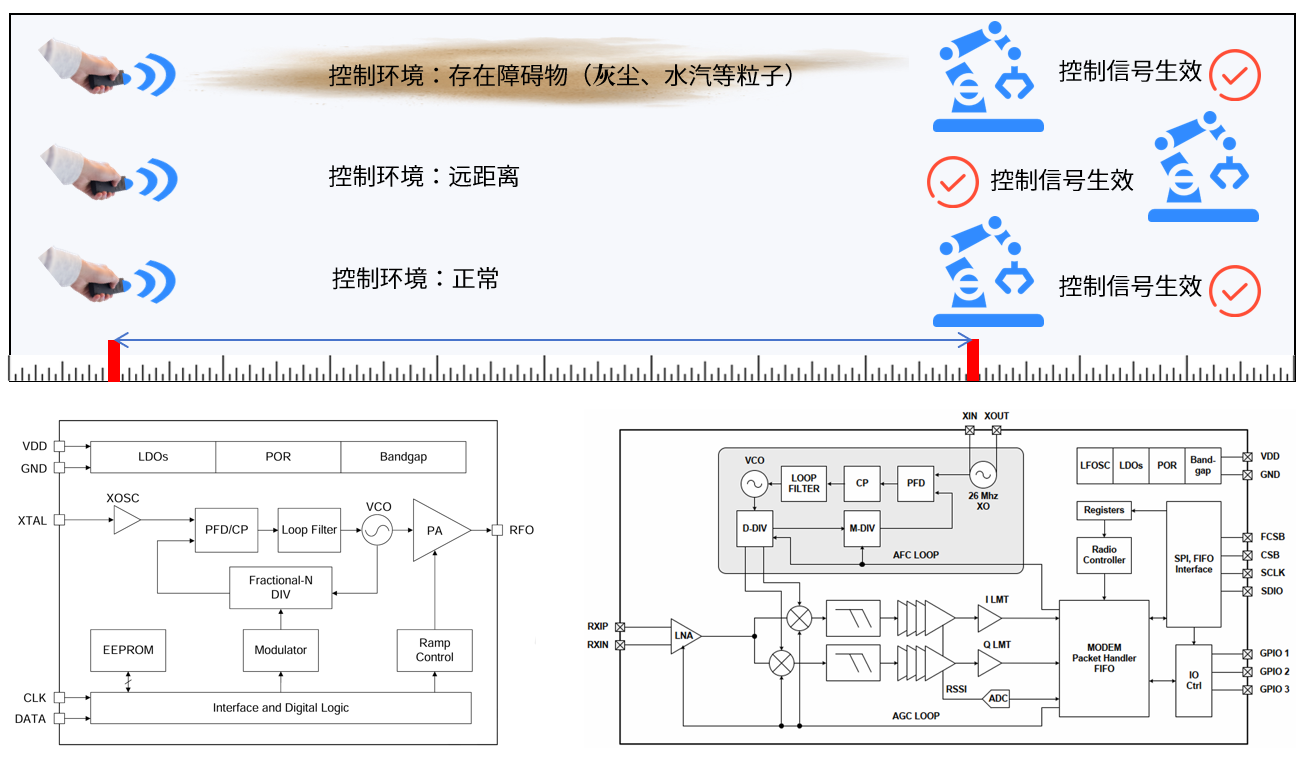

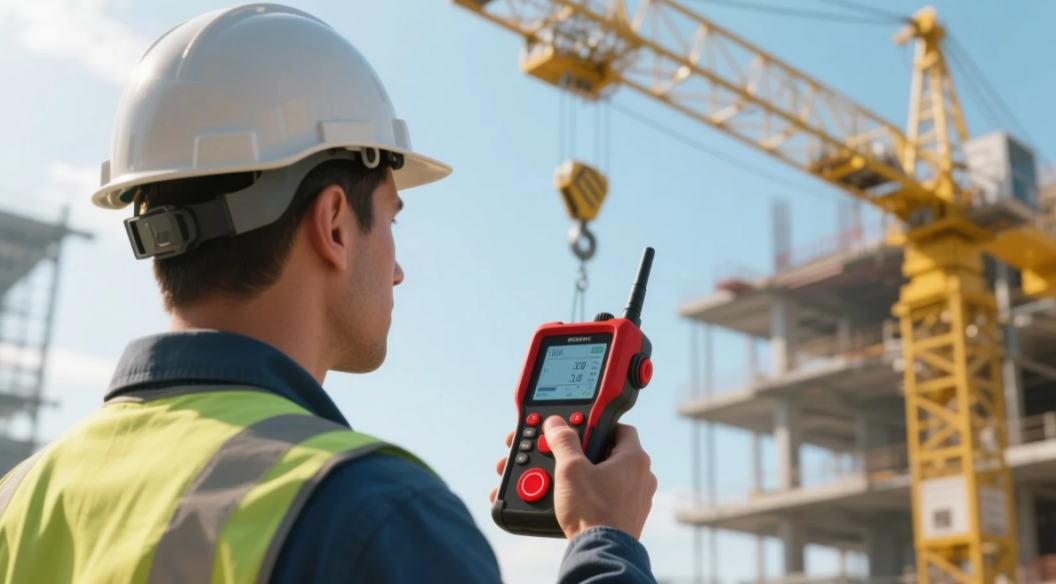

在控制距离方面，无线射频遥控方案应用在控制大型工业起重机和工程车辆等设备中时，可在150米范围内实现控制信号的无盲区覆盖，准确控制设备运行。

在穿透力方面，无线射频遥控方案应用在无线门铃中时，其控制信号可穿透墙壁、塑料与木板等障碍物，精准触达室内的响应设备。

此外，无线射频遥控方案还能通过自适应跳频、前向纠错等算法，在工业厂房与摩天城市等存在电磁干扰和噪声的复杂场景中保持稳定通讯，降低控制误码率，为众多应用场景提供值得信赖的控制保障。

Sub-GHz射频，工业遥控方案的“好搭档”

以华普微Sub-GHz无线射频收发方案为例，其自主研发的CMT215x、CMT218x与CMT2119A系列等无线发射遥控芯片，可搭配CMT221x系列无线接收芯片一起使用，精准赋能众多工业遥控场景。

Sub-GHz无线射频收发方案

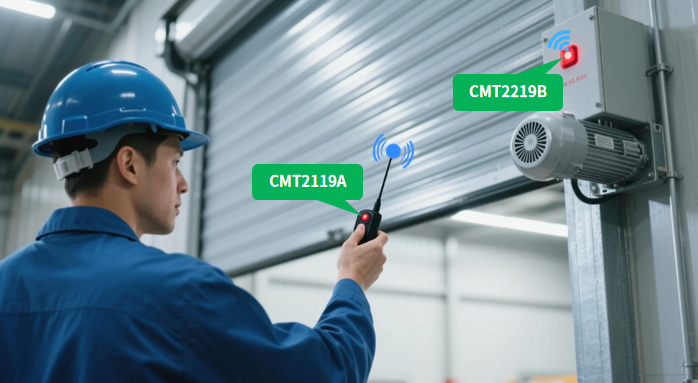

如下图所示，某卷帘门无线遥控方案的发射端就选用了无线发射芯片CMT2119A；而接收端则选用无线接收芯片CMT2219B，通过解调遥控指令输出给电机以开启卷帘门或关闭卷帘门。

其中，CMT2119A是一款高性能、高度灵活、低成本的单芯片 (G)FSK/OOK发射器，适用于各种240至960MHz无线应用。CMT2119A提供最简单的方法来控制数据传输，当在DATA引脚上检测到有效电平翻转时开始传输，而在DATA引脚在定义的时间窗口内保持低电平或发出两线接口 (TWI) 命令后，传输操作将停止。

CMT2119A芯片功能可以通过两种不同的方式进行配置：通过TWI设置配置寄存器，或使用CMOSTEK USB编程器和RFPDK对嵌入式EEPROM进行编程。CMT2119A的工作电源电压为1.8 V至3.6 V，传输+10 dBm输出功率时消耗27.6 mA (FSK @ 868.35 MHz)，并且在睡眠状态时仅泄漏20nA。

CMT2219B是一款超低功耗，高性能，适用于各种127至1020MHz无线应用的OOK，(G)FSK接收器。CMT2219B高达-121dBm的灵敏度优化了应用的链路性能。CMT2219B支持多种数据包格式及解码方式，使得它可以灵活地满足各种应用需求。

另外，CMT2219B还支持64-byte Rx FIFO，丰富的GPIO及中断配置，Duty-Cycle 运行模式，信道侦听，高精度RSSI，低电压检测，上电复位，低频时钟输出，手动快速跳频，静噪输出等功能，使得应用设计更加灵活，实现产品差异化设计。
