原创 定频隔离器,对通信干扰“say goodbye”

2025-5-20 11:07 90 0 分类: 模拟 文集: 产品推荐

在智能化、数字化与信息化的时代浪潮下,物联网凭借着多频段间的通信协同能力与多协议间的通信兼容能力构建起了一张张无缝互通的IoT设备网络。从Sub-GHz频段到2.4GHz频段,从BLE/Wi-Fi协议到LoRa/Wi-SUN协议,多种频段资源与通信协议不仅推动了智能抄表、智能家居与工业自动化等领域的繁荣发展,还为万物互联的未来愿景奠定了坚实的底层通信基础。

然而,随着无线通信技术的高速发展与全球IoT设备数量的持续增长,频段资源的有限性愈发凸显,在科技园区、交通枢纽与CBD等通信密集区域,同一频段下已难以容纳更多IoT设备的通信需求,因此如何保证IoT设备在各种复杂环境中维持稳定、高效与高可靠性的通信质量,已成为物联网行业中可持续发展的核心命题。

数字隔离器会导致多频段通信干扰?

近期,经多家客户反馈,他们在IoT设备上集成市面上主流的基于OOK(On-Off Keying,开关键控) 射频调制技术开发的电容耦合数字隔离器时,发现各家厂商都有部分数字隔离器会对多种通信频段产生干扰,且存在不可控性,因此向华普微提出需求,以解决这一干扰现象。

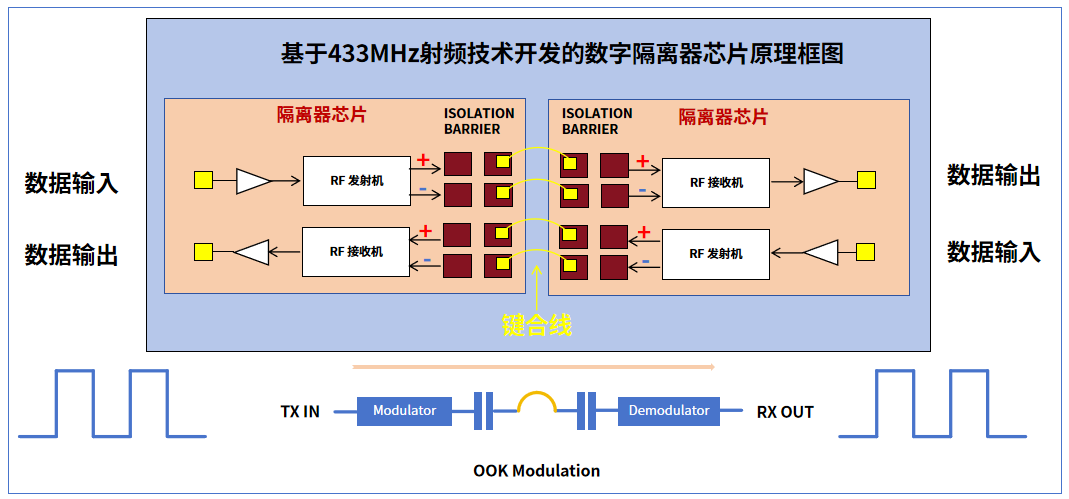

资料显示,基于OOK射频调制技术的电容耦合数字隔离器需通过高频载波(如数百MHz至1GHz)来实现高速数据传输,而高频信号的快速切换会引入丰富的谐波分量。通常,OOK射频调制技术所产生的谐波分量与数字隔离器所使用的主频点(高频载波频率)以及调制信号的传输速率有关。

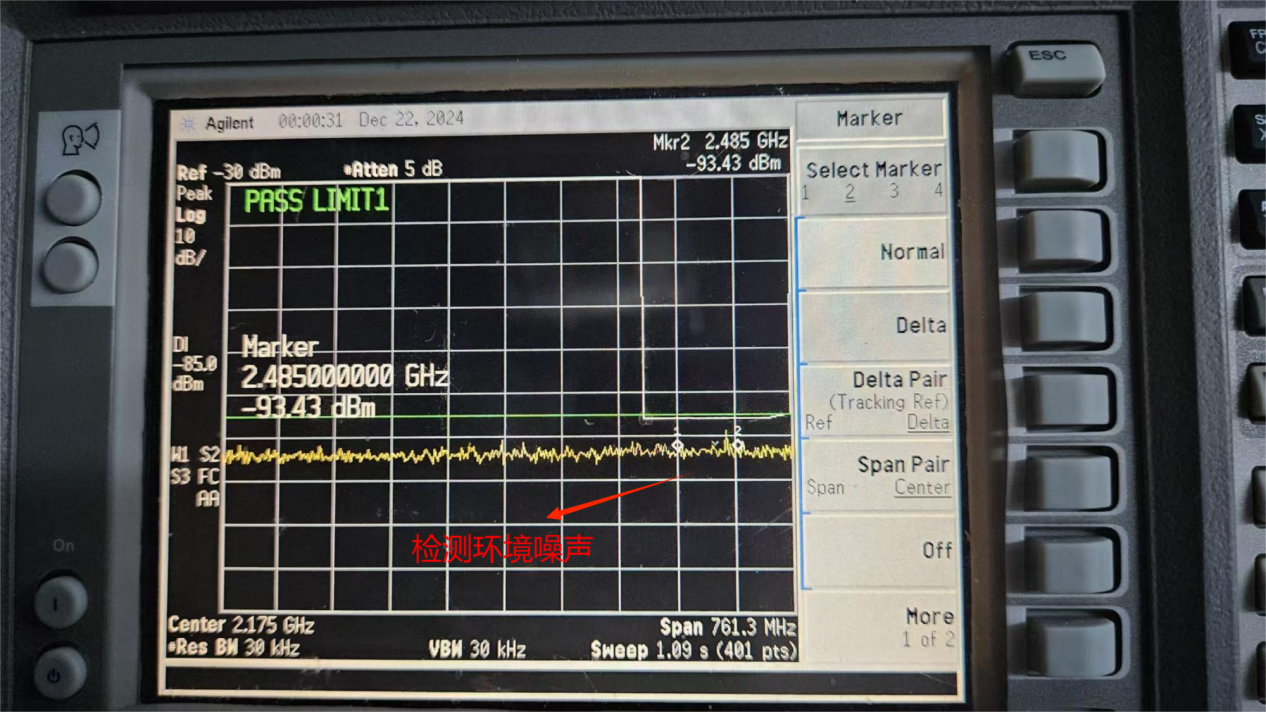

信号未经过隔离器的波形

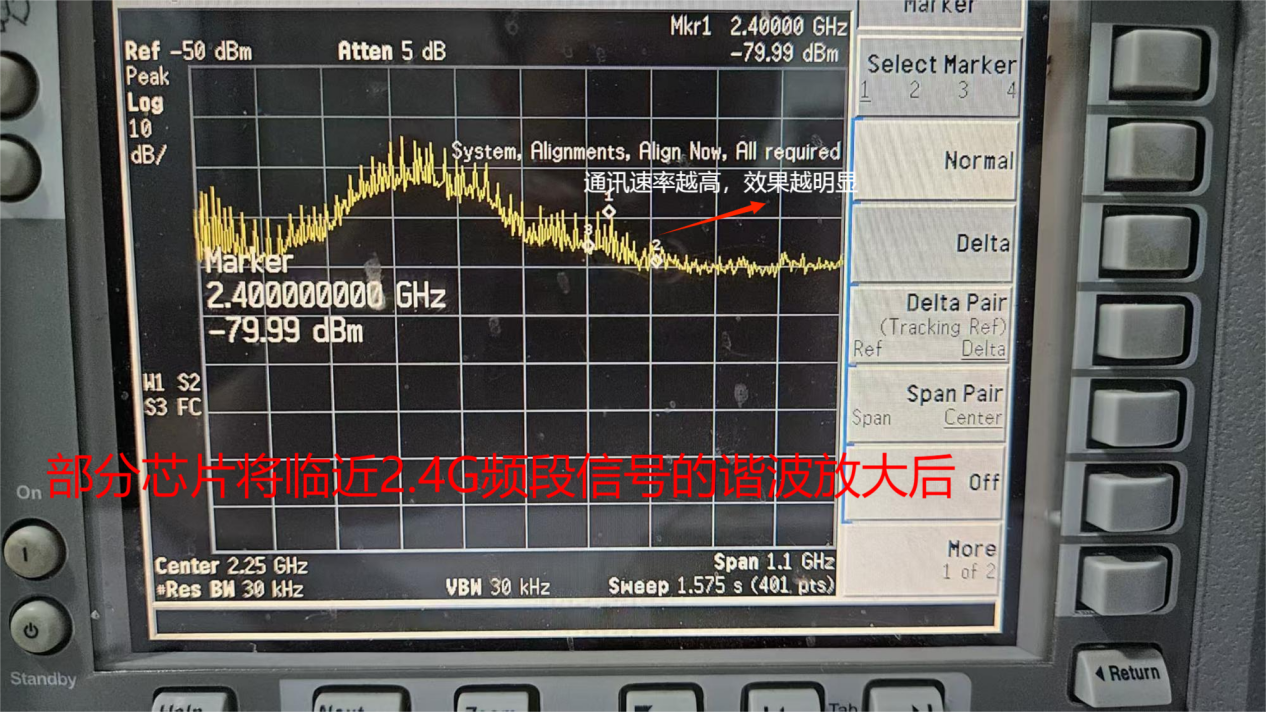

信号经过隔离器的波形

如上图所示,经华普微隔离器研发团队实测表明,基于OOK射频调制技术的电容耦合数字隔离器具有显著的频点特性,部分隔离器主频点所产生的倍频信号(即谐波分量)会与2.4GHz等主流频段高度相近或直接重叠,导致客户的终端IoT设备在蓝牙、Wi-Fi等2.4GHz通信频段或其他通信频段上的通信质量受到影响,发生信号延迟、信号失真与通信中断等现象。

例如,当某数字隔离器以主频点(如600MHz)运行时,其倍频信号(即谐波分量)会直接生成2.4GHz附近的强辐射信号,并通过非线性电路(如开关器件、PCB寄生参数)向外辐射,与Wi-Fi、蓝牙等2.4GHz通信频段产生重叠,从而干扰其设备在2.4GHz通信频段下的通信质量。

华普微隔离器研发团队证实,基于OOK的电容耦合数字隔离器会对其他通信频段产生干扰问题的本质是其倍频信号(即谐波分量)与敏感频段的相近和重叠。值得一提的是,这种干扰现象已使得多频段干扰从理论隐患演变为系统性挑战,迫使行业在隔离性能与电磁兼容性之间寻求新的平衡点。

如何解决数字隔离器的多频段干扰现象?

为迅速解决这一行业痛点,保障客户产品在使用基于OOK的电容耦合数字隔离器时能在其他通信频段中(如315MHz、433MHz、 868MHz、915MHz、2.4GHz等)维持良好的通信质量。针对前文所述干扰机制,华普微研发了一种从射频链路源头抑制谐波的数字隔离器,即定频隔离器。

定频隔离器不仅能有效解决客户IoT设备在集成数字隔离器时所产生的多频段干扰现象,还能通过优化设计与技术创新,提升信号传输的纯净度与稳定性。与市场上采用OOK技术的电容耦合隔离器相比,本方案可凭借华普微成熟的射频技术稳定隔离器的主频点,并降低对2.4GHz或其他通信频段信号的干扰。

对于华普微而言,通过开发定频隔离器不仅能填补市场对具备良好射频兼容性数字隔离器的需求,解决客户担心的多频段干扰问题,并显著降低工程技术团队在产品筛选、测试环节的时间成本与资源投入,还能融合华普微的射频优势,打造差异化与多元化的增长策略。

现阶段,定频隔离器已可进行样品申请,如果您正在为数字隔离器的多频段干扰现象而头疼,欢迎私信交流,我们竭诚为您服务。
