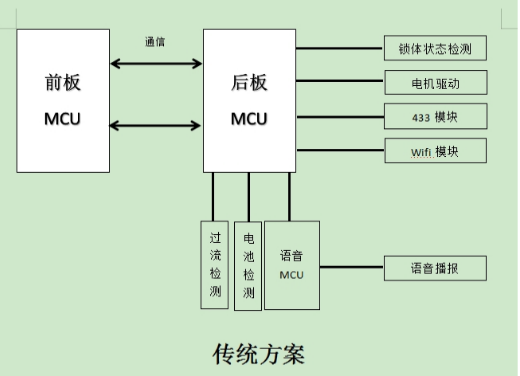

智能门锁作为智能家居的核心入口,正从单一安防工具向多场景交互终端演进。随着消费者对便捷性、安全性需求的提升,行业竞争已从基础功能转向成本优化与智能化整合。传统门锁后板方案依赖多颗独立芯片(如MCU、电机驱动、通信模块、语音模块等),导致硬件复杂、功耗高、开发周期长,且成本压力显著。如何通过高集成度方案降低成本、提升功能扩展性,成为厂商破局关键。
WTVXXX-32N语音芯片通过“单芯片多任务”设计,将语音播报、电机驱动、通信协议解析、传感器检测等功能整合于一体,为智能门锁后板提供高性价比的革新方案。

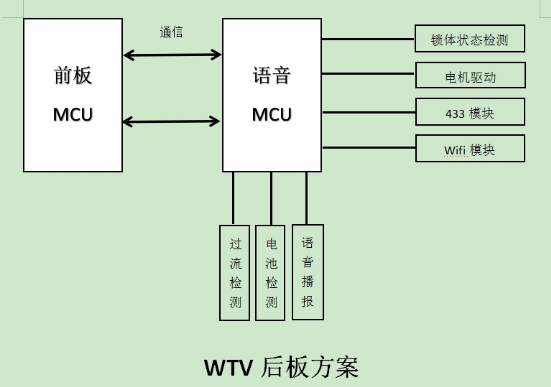

本方案采用WTVXXX-32N语音芯片为核心,替代传统后板的MCU、语音模块、电机驱动及通信模块,实现以下核心功能整合:
全功能集成:单芯片支持语音播报、电机驱动、433/WiFi通信、锁体状态检测、过流保护及电池管理。
极简开发:通过UART串口协议通信,简化主控交互逻辑,开发周期缩短30%以上。
超低功耗:深度休眠模式电流低至2μA,延长电池寿命。
灵活扩展:支持外挂Flash存储语音文件,适配多语言场景;丰富IO接口可扩展红外测距、温度检测等传感功能。
芯片技术亮点
高性能硬件架构
32位MCU内核,主频120MHz,支持复杂算法实时处理。
集成0.5W PWM功放,直接驱动扬声器,音质清晰饱满(最高支持320kbps音频)。
64mA大电流驱动能力,可直接控制锁体电机,省去外部驱动电路。
多协议通信能力
内置433MHz射频模块,支持遥控钥匙配对及指令解析。
外接WiFi模块实现联网功能,支持手机APP远程控制与状态监控。
智能化检测与保护
10位ADC实时监测电池电量,低电量语音提醒并同步推送至手机端。
电机过流检测与自动关断,防止堵转损坏硬件。
锁舌状态检测算法,异常未锁闭时触发本地报警及远程通知。
封装选型适配
SOP8封装
兼容WT588F02/WTN6系列,支持1800秒语音存储(8kbps),工业级温度范围(-45~85℃),适合低成本基础款门锁。
QFN20封装
3×3mm超小体积,16个IO口支持扩展红外、温度传感器,适合轻量级智能锁。
QFN32封装
4×4mm封装,27个IO口,支持外挂256M Flash,满足多语言、长语音需求,适配高端智能锁及海外市场。
智能语音交互
场景化语音提示:开门成功、低电量警告、锁舌异常等场景触发定制化语音播报。
语音内容远程更新:通过WiFi或UART接口更新语音文件,支持多语言快速切换。
电机驱动与保护
通过PWM精准控制电机正反转,开锁时间可配置(0.1s~5s)。
过流检测阈值可调(100mA~2A),异常电流持续50ms即触发保护机制。
双模通信(433MHz + WiFi)
433MHz模块支持遥控钥匙配对,信号穿透性强,覆盖距离≥50米。
WiFi联网实现手机APP远程开锁、临时密码下发及操作日志查询。
安全与状态监控
锁体状态检测:实时监测锁舌位置,未闭合时触发声光报警并推送至用户手机。
电池管理:ADC动态监测电量,20%电量时语音提醒,5%电量时强制进入低功耗模式。
维度 | 传统方案 | WTVXXX-32N方案 |
---|---|---|
硬件成本 | 需MCU+语音芯片+驱动电路+通信模块 | 单芯片集成,BOM成本降低40% |
开发周期 | 多芯片协同调试,周期≥8周 | 串口协议标准化,周期≤5周 |
功耗 | 待机功耗≥50μA | 深度休眠功耗2μA,续航提升3倍 |
扩展性 | IO资源有限,功能固化 | 支持外接传感器与算法升级,灵活适配场景 |
家用智能锁:通过语音提示与手机联动,提升老人、儿童使用便利性。
公寓/酒店管理:远程分发临时密码,结合电量监控功能降低运维成本。
海外市场:外挂Flash支持多语言语音库,快速适配不同地区需求。
厂商价值:
硬件成本降低30%~50%,显著提升产品价格竞争力。
模块化设计支持功能快速迭代,抢占智能锁细分市场。
WTVXXX-32N语音芯片以“高集成、低功耗、易开发”为核心,重新定义智能门锁后板设计范式。其单芯片多任务能力不仅解决了传统方案的碎片化痛点,更为厂商提供了从低成本入门款到高端旗舰产品的全系列覆盖能力。未来,结合AI语音识别与边缘计算能力,该方案将进一步赋能智能门锁向“主动交互+安全管家”方向升级。
