原创 TechWiz LCD 3D应用:微液晶分子摩擦排布

2025-6-10 08:42 54 0 分类: 模拟

在实际的摩擦过程中,液晶分子并不是按照摩擦方向均匀排布的,此软件的微扰法选项(Perturbation Method)允许液晶分子以类似于实际摩擦过程的方式移动,当使用了微扰方式时,液晶分子在表面取向中指定的摩擦角度相关的随机方向进行布。




1. 建模任务

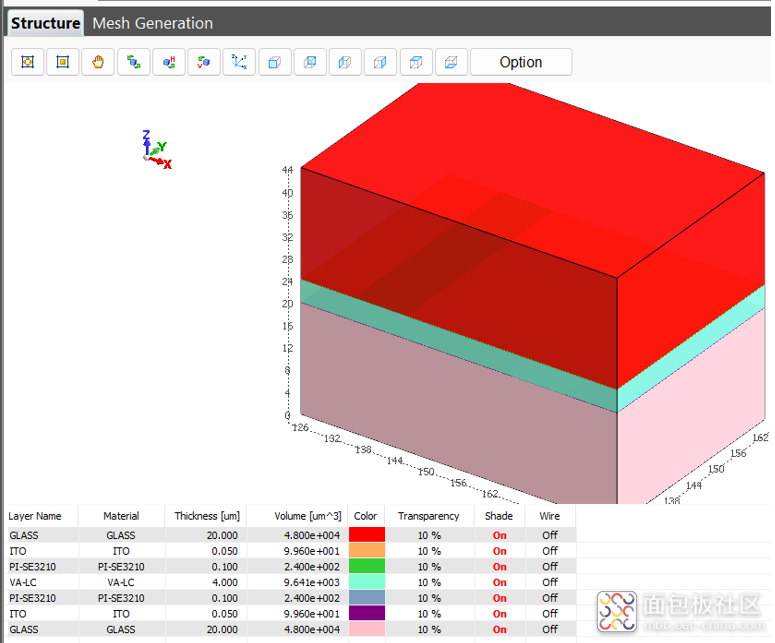

1.1堆栈结构



2. 建模过程

以下是建模过程中部分重要步骤的说明

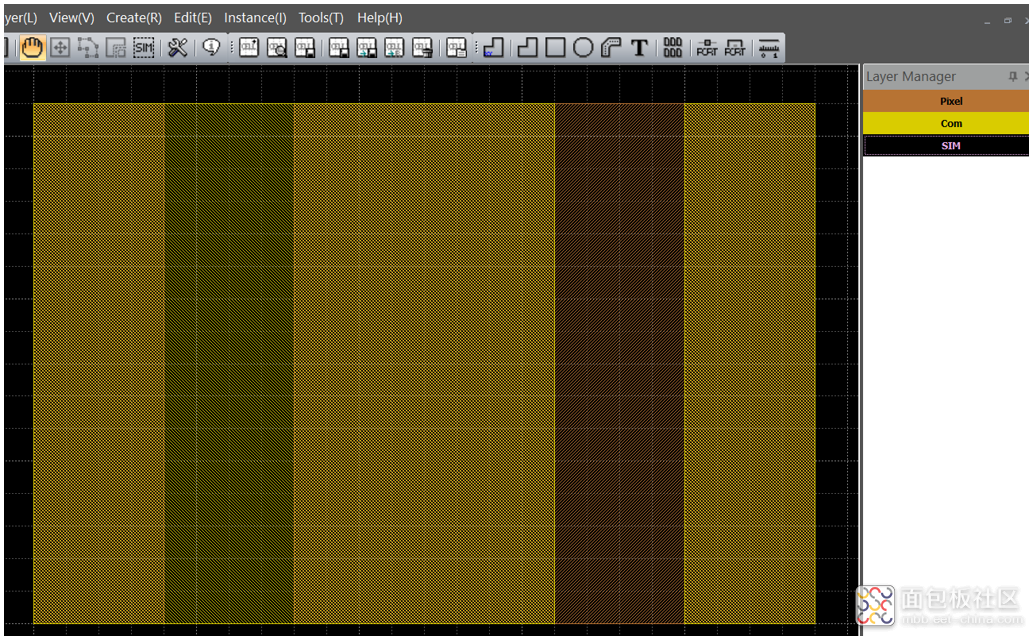

2.1在TechWiz Layout中创建结构(生成项目和mesh文件)


结构创建完成后在TechWiz LCD 3D中加载并进行相关参数设置

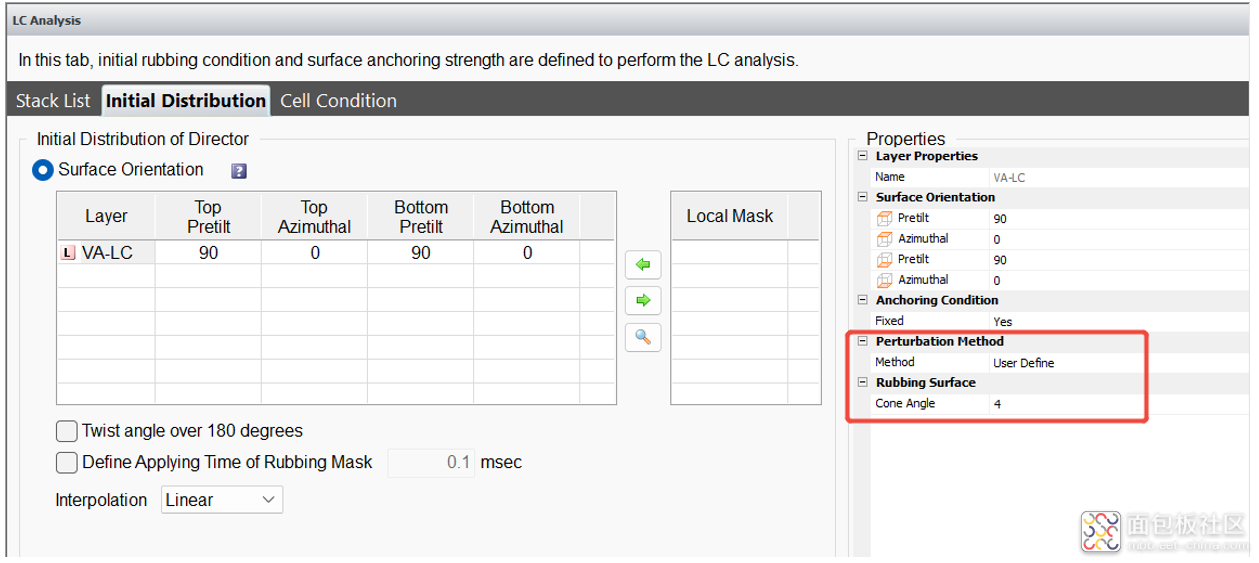

2.2在TechWiz LCD 3D软件中设置微扰方式为用户自定义,并设置微扰角度


2.3其它设置

此例仅对比使用微扰方式与否对结果的影响,因此可将像素电压设置为DC6v,设置合适的电压时间



3. 结果查看

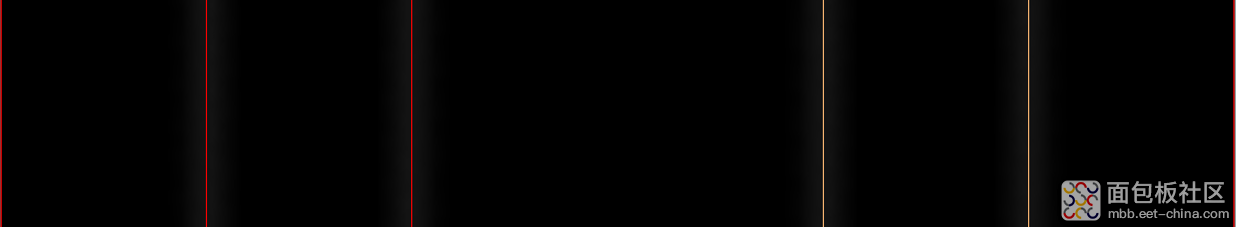

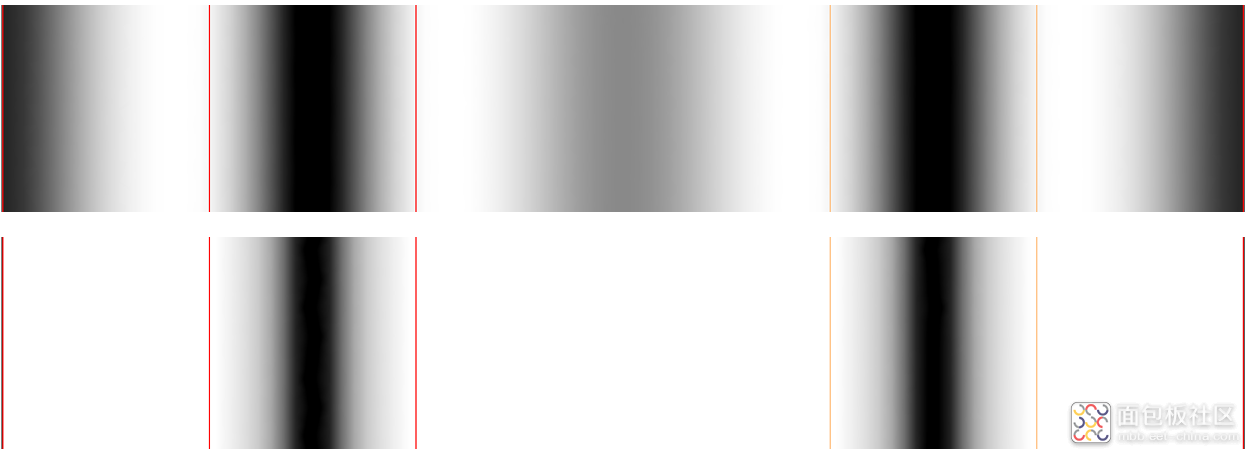

3.1 method设置为无微扰时5ms,15ms,30ms分别对应透过率如下

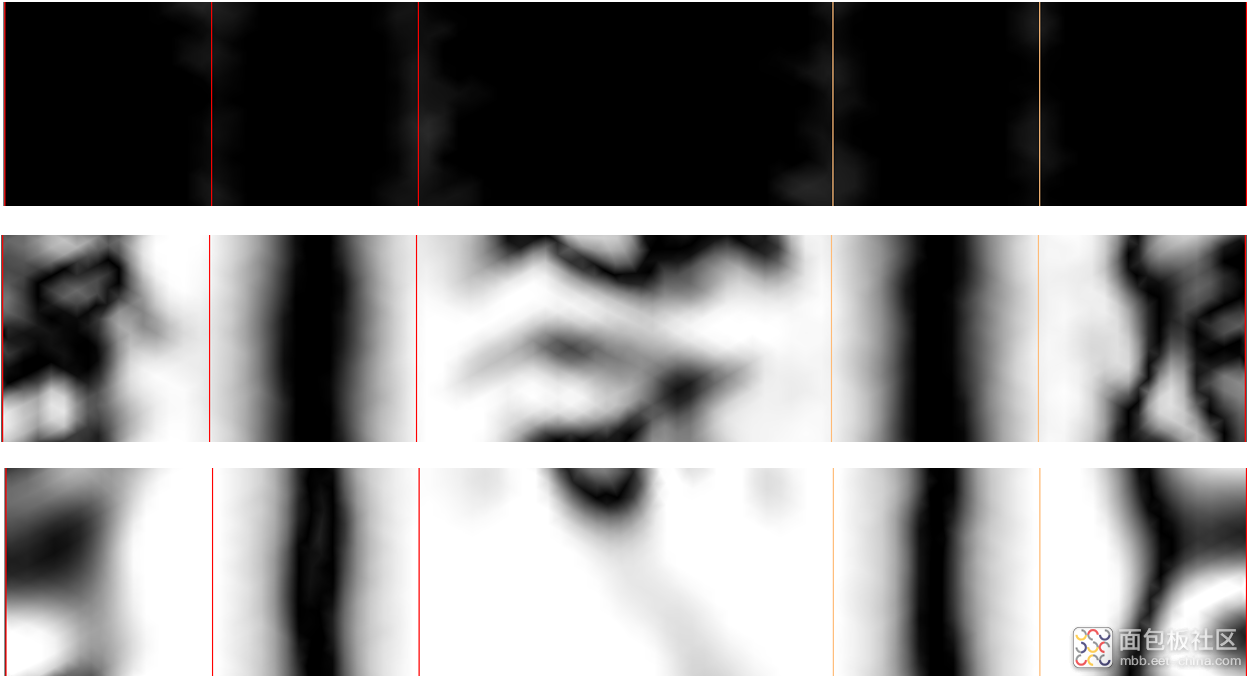

3.2 method设置为用户自定义时5ms,15ms,30ms分别对应透过率如下
