原创 XILINX IP核定制ROM

        FPGA内部有BLOCK RAM和分布式RAM，这些资源都可以作为ROM(ROM只是有初始值的RAM，而且该初始值不能改变)。有些低端的FPGA可能没有BLOCK RAM。本文主要介绍ROM的使用方法，RAM的使用方法类同。

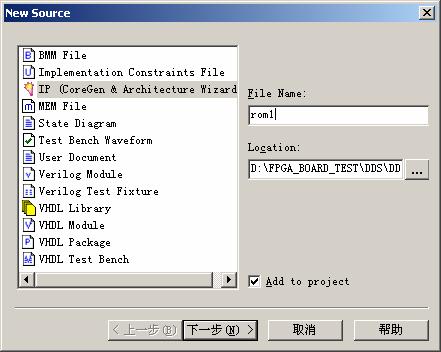

        打开XILINX的ISE,NEW SOURCE中选择IP，写好NAME，点击下一步。

第一个是使用分布式ROM－如果你的ROM不是很大的话，而且内部BLOCK RAM资源有限的情况下，使用分布式ROM可以为你节约不少BLOCK RAM，但是它会占用一些逻辑资源。
第二个是双口BLOCK RAM.
第三个是单口BLOCK RAM.
选择你想要使用的IP核，（以常用的单口BLOCK RAM为例）点击NEXT:

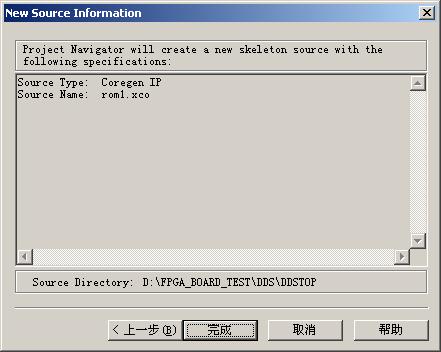

点击完成。

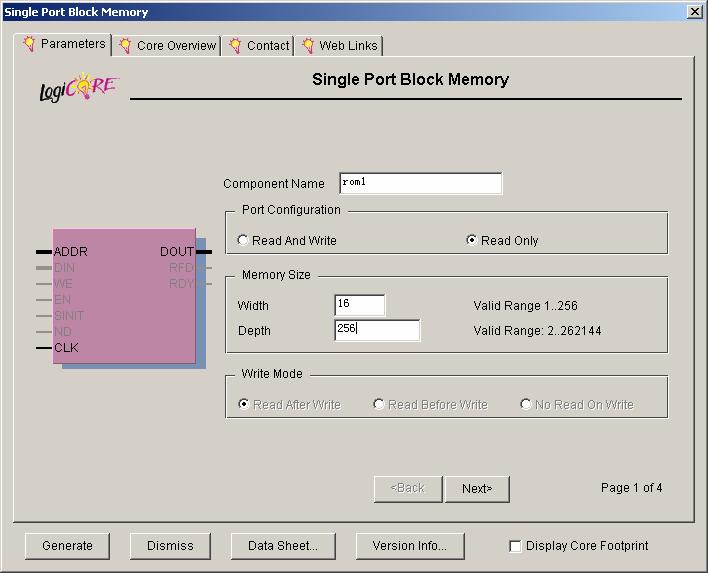

进入如下图界面。

在component name内填写模块名（要小写）
第二项选择READ ONLY(选READ AND WRITE 就是RAM)，表示要生成只读的ROM。
Memory size 里填好ROM的宽度和深度，上图是一个256×16BIT的ROM。
点击NEXT进入下图。

这里默认就可以了。
再NEXT：

这里可以选择是CLK上升沿读数据还是下降沿读。
继续NEXT：

这里比较关键，要导入ROM的值。

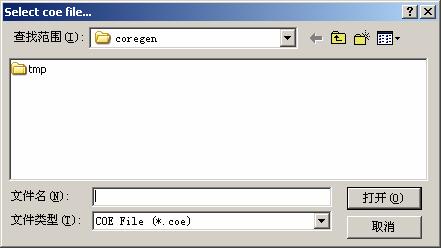

在LOAD INIT FILE 项上打勾，点击LOAD FILE……出现下图，要你选择一个文件。

这个文件就是你要放在ROM中的数据，文件的后缀名是.COE。你可以自己建一个空的文本文件，然后把后缀名该为.COE即可。
文件内容的格式如下：
MEMORY_INITIALIZATION_RADIX=10;
MEMORY_INITIALIZATION_VECTOR=
32767,
32766,
32766,
32765,
32764,
32763,
32761,
32759,
32757,
……
32754;
注意：
第一行定义文件中的数据采用什么进制。可以使用10进制，2进制，16进制，数据大小不能超过你定义的数据宽度。
第二行照抄。
第三行开始就是数据了，每个数据用逗号","隔开，可以不分行，建议分行写，便于统计个数。
最后一个数据后用分号";"结束。
数据的个数必须和你定义的数据深度相同，否则会出错。
写好这个文件后，保存。
然后在点击LOAD FILE……，选择这个文件，点打开。
如果没有错误，可以点击旁边的show coefficients查看数据。如果数据很多(>512),建议不要使用此功能，可能会因数据太大而无法响应。

现在，可以点击GENERATE，产生代码了。
产生的代码中有个.MIF文件，就是ROM的数据的二进制文件。
其中的.V文件或.VHD就是生成的可综合的代码。

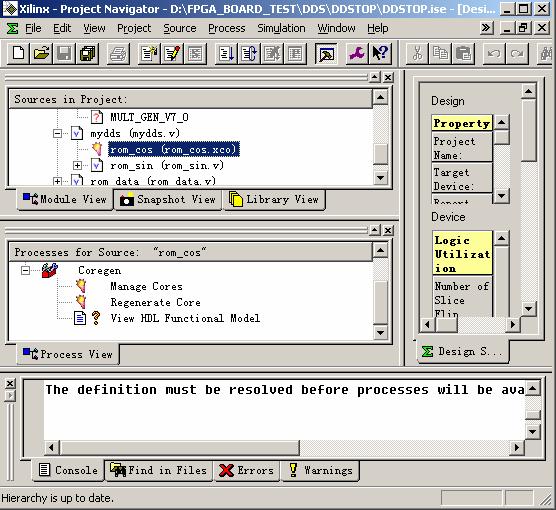

如上图的ROM_COS.XCO,选择它，双击VIEW HDL FUNCTIONAL MODEL
就可查看Verilog代码。

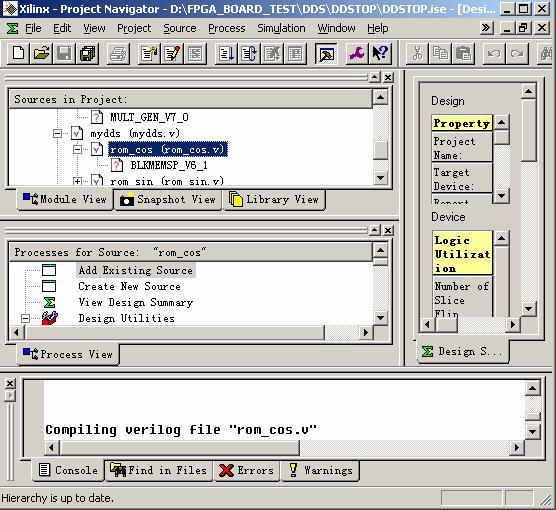

接下来，要删除ROM_COS.XCO，然后把ROM_COS.V添加进来。
接下来就可以综合了。
