原创 循环再用-DIY低科技维修笔记本电脑

2014-7-3 16:16 1309 17 22 分类: 工程师职场 文集: 循环再造

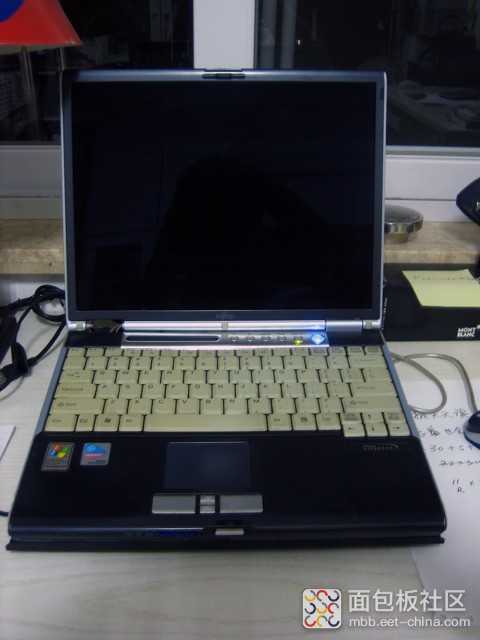

2014611PM21:56,正在使用的富士通LifeBook S6231出现黑屏了。

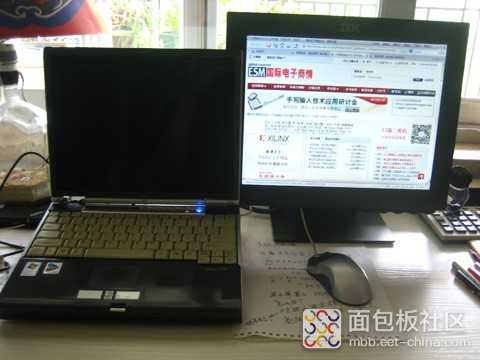

第二天一早,先干活儿,自然就是用一个外接显示屏,没问题,心中有数,呵呵...




当然,就个人而言,除了客观环境也就是周边没有符合环保的修理模式外,第一时间就是自救——自己修理。一是实现循环再用,个人力所能及;二是学习故障诊断和品质分析,研究制造环节循环再造之商业可行性。

首先,在互联网上查询前人走过的路留下的记录,结合自身问题现象,判断我这是所谓假黑屏,有救。怎么救?

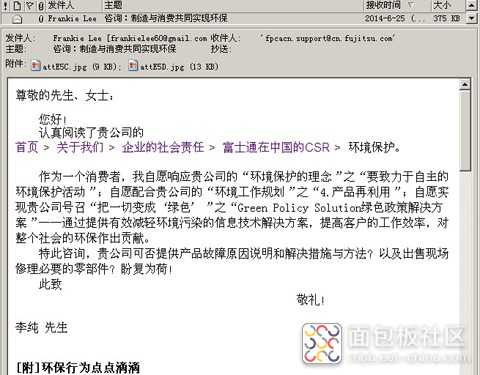

接着,自然想到找制造者,几年前,经历过一次,得到了解决。还是有点儿信心再争取一次,就写了一封电子邮件,如下。




到前天,201471日仍未有回复,这现象常见,不奇怪。尤其互联网给搞得云里雾里(云技术物联网)。电子邮件,管它飘到哪里?落到何处?

昨天,就自己进行拆解,一时,显示屏还没能拆开,因为没有厂家说明,不敢随便拆。再说看了网上的各种说法,都试了试,还是不行,就先放下。

先解决另外两个故障,一是,风扇风力小了,以为又是风扇转动有故障了,这是第二次出现。二是,后侧右边的USB插座INT多时了,这也是第二次啊!

不拆不知道(其实应该知道啊!),一拆吓一跳!

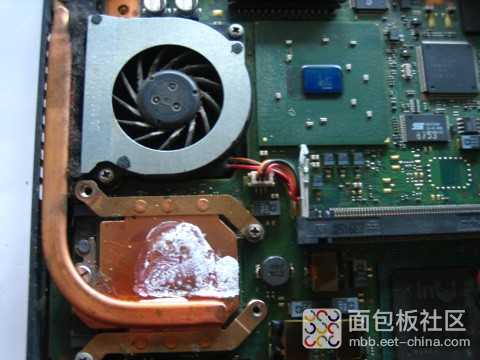

一看,杂物堵塞了风扇出口。

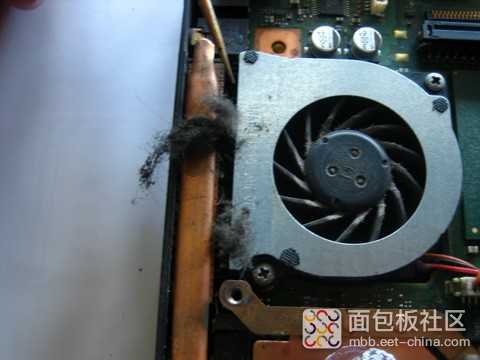

以为一点点,就用牙签挑出来。

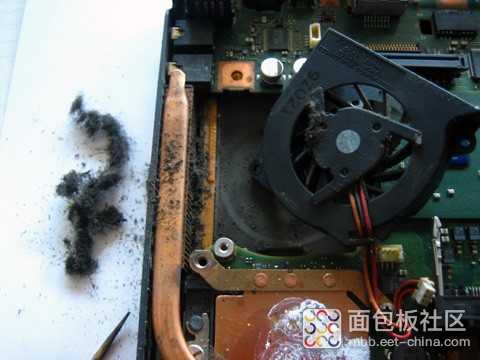

一看,不得了,干脆拆看,哗!不得了!

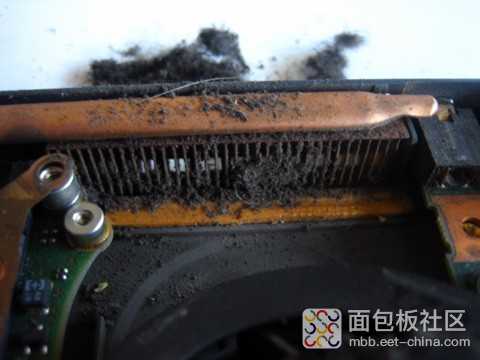

出口给堵了个严严实实!






原因找到了,解决方法自然容易了。接着,在拆下来USB的电路板,可谓后悔莫及!

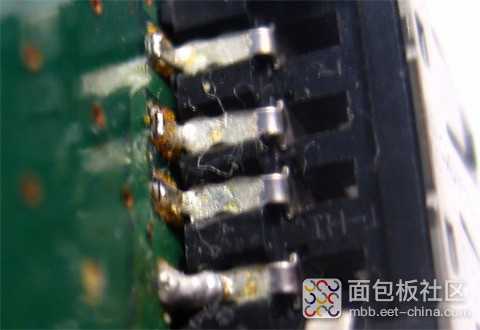

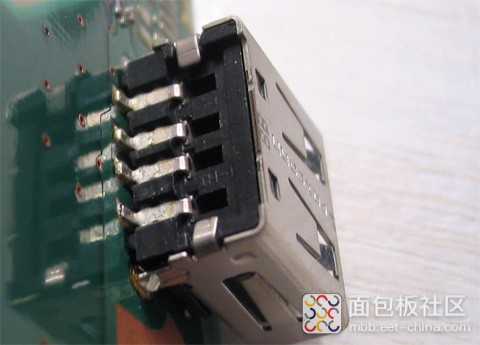

先看看几年前的故障外观。

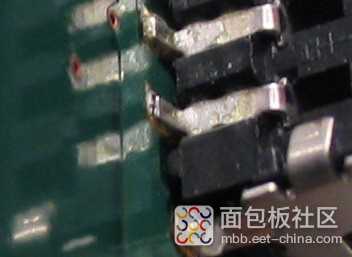

这是局部放大,其他几个没有看出问题啊?




还就有缺陷问题,看看这次的外观。上面三个都有了缝隙!为什么上次没补焊?

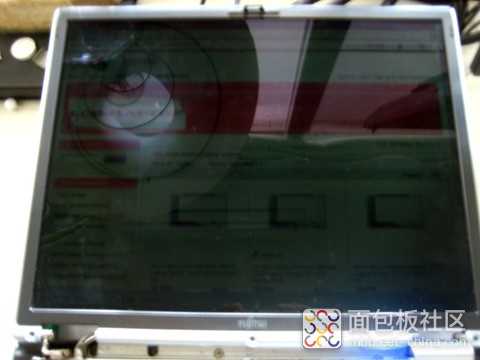

今天,安装回去,继续分析显示屏故障和如何拆解。假黑屏,可以隐约看见显示画面。




产品总有生命终止的时间,所以我也在准备购置新的电脑。

请教_我该购买意向厂家的那个型号笔记本电脑?         2014-05-11

请教_我该购买那个厂家的笔记本电脑?         2014-04-10

作者: 自做自受, 来源:面包板社区

链接: https://mbb.eet-china.com/blog/uid-me-1036478.html

版权声明:本文为博主原创,未经本人允许,禁止转载!

文章评论5条评论)

登录后参与讨论

自做自受 2014-7-20 15:43

谢谢关注和指教!我理解如果是灯管坏了,它是不是彻底不发光了呢?而我的现状是:开机会一闪看到画面,虽然不是正常亮度但比开机后明显的多。还有屏幕切换和触动待机开关,暗屏都会一闪。昨天,继续网上学习,感觉与USB环节有关,继续查询。

用户553704 2014-7-19 10:20

你已可以看见屏幕上的画面,只是太暗,应该是屏幕下方和液晶屏安装成一体的一根很细、白色的灯管坏了,是和升压板相连的,2~3元一根,要买那种已经做好连接线的。个人已经用此方法修好两台笔记本了!祝你成功!

自做自受 2014-7-16 12:22

谢谢关注和指教!

为什么制造者不提供支持?与其官网宣传的环保理念和行为截然不符!

这个部件,只有制造者提供的才可靠可信。


用户1121115 2014-7-15 10:04

應該背光板出了問題 這得修不了 直接替換得了 背光板還是好找的

自做自受 2014-7-5 11:45

进度情况:
