原创 msp430整体架构

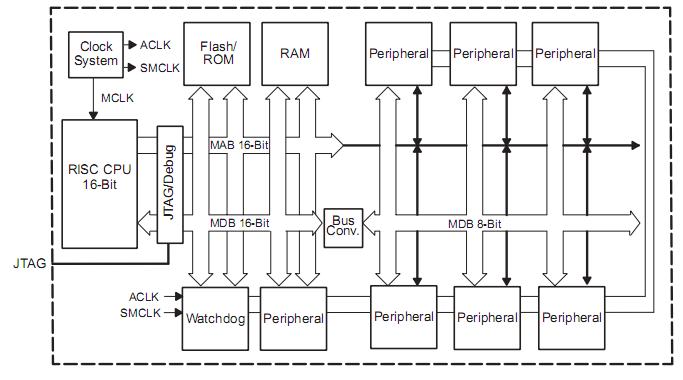

    msp430的整体结构如上图所示：主要包括如下几部分：1。CPU;2。程序存储器(Flash ROM)；3。数据存储器(RAM)；4。外围模块(Peripheral)；5。时钟系统(clock system);6。看门狗(watchdog).

      1。CPU：MSP430的CPU运行正交的精简指令集，由16位的ALU、指令控制逻辑和16个寄存器组成。寄存器中的4个具有特殊用途，即程序计数器R0/PC，堆栈指针R1/SP,状态寄存器和常数发生器R2/SR/CG1、R3/CG2。除了CG1和CG2，所有的寄存器都可以作为通用寄存器，用于所有的指令操作。

      2。程序存储器：对于程序代码总是以字形式取得，而对于数据可以用字或字节指令进行访问。每次访问需要16位数据总线(MDB)和访问当前存取器模块所需要的地址总线(MAB).FLASH存取器的顶部(0FFFFh~0FFE0h)保留用作复位及中断的向量地址。

     3。数据存储器：其访问形式与程序存储器相同，经地址总线（MAB）和数据总线（MDB）与CPU相连。

     4。外围模块：外围模块经MAB、MDB和中断服务及请求线与CPU相连。0100h~01FFh为16位的外围模块保留，这些模块的访问采取字操作模式，如果使用字节操作，则只有偶地址是被允许的。010h~0FFh位8位的外围模块保留。

    5。时钟系统：msp430具有两个外部晶体振荡器接口，一个是低频晶振，专门位低功耗而设计；一个是高平晶振。除了可外接晶体振荡器外，其内部有一个数控RC振荡器(DCO)，可以实现数字控制及频率调节。
