原创 原创连载：第二章--8．“一口不全吃”同样也是滤波效果

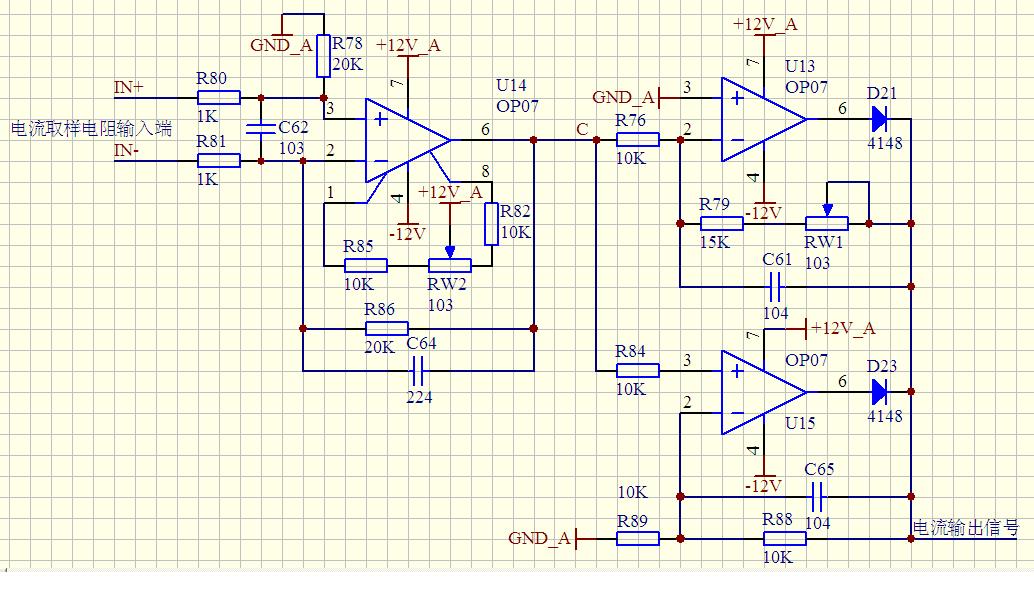

在噪音极为敏感的运放应用电路，合理选择运放，合理选择运放匹配电阻的数组，合理应用反馈臂上电容，最终完全减低滤波器设计的压力。下图是一典型的千分之一精度的电流采样放大电路，主要应用在高精度的稳压电源中，电路第一级运放是把5毫欧的取样电阻上的电压信号放大20倍，第二级是绝对值转换电路，其放大仅有两倍。这个电路在试验过程中原本可以用第一级直接放大40倍，但发现噪音很大，第二级加了滤波之后再进行绝对值转换，但最终“失败”。下图中第一级的电阻选择在K级也是为了减低电阻上的噪音影响，后级由于只有2倍放大，所以电阻用到了10K级，产生的噪音也可以忽略，但图中的运放上的反馈臂上电容（这里不能随便称其为去耦电容，尽管有人愿意这么说）至少能降低一半的噪声，另外选择OP07搭接由于其频率特性也体现其低通滤波性能。
