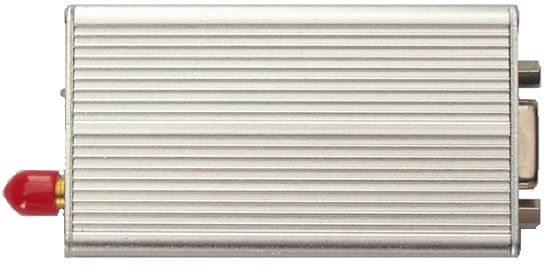

原创 低功耗无线数传模块KYL-320I

KYL-320I具有传输距离远,高接收灵敏度,低误码率,屏蔽性能强等优势特点.<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

1、无线模块的主要特点：

载波频率： 433MHz， 450MHz，470MHz，868MHz，915MHz等 ISM频点；

多种可选的通讯接口：RS-232、TTL、 RS-485、USB、SPI；

8个通讯信道，也可根据客户要求扩展；

传输数率：1200、2400、4800、9600、19200、38400bps；

数据格式：8N1/8E1/8O1(也可提供其它格式，如9位数据位)；

提供方波传输功能，方便非标的编码客户使用；

收发一体，半双工工作模式；

低功耗，并具有休眠功能；

工作温度：<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />-35℃ ～ +75℃(工业级)；

天线阻抗：50Ω（标配为SMA，可定制）；

符合EN 300220 and ARIB STD-T67标准。

2、无线模块的应用领域：

水、电、气等无线抄表系统；

楼宇自动化、安防、机房设备无线监控、门禁系统;

无线呼叫系统、无线排队机、医疗器皿;

无线POS、PDA ;

无线数据传输，自动化数据采集系统;

无线LED显示屏、抢答器等、智能交通;

RS-485总线转为无线通讯。

3、无线模块的详细规格：

供电电源： DC 5V (可根据用户要求定制)；

输出功率： ≤500mW；(可根据用户要求定制)

接收电流： <28mA(TTL接口)；

接收灵敏度：-123dBm  (1200bps) ;

                  -118dBm  (9600bps)

发射电流： <350mA；

休眠电流： <20uA；

传输距离：2km 以上(BER=10^-5@9600bps,标配10cm天线，空旷地，天线高度1.5m)；

               3Km以上(BER=10^-5@1200bps,标配10cm天线，空旷地，天线高度1.5m)；

外型尺寸：80mm×45mm×20mm (不包括天线接头 )。
