原创 GPRS与zigbee模块实现无线传感器监测系统

结合GPRS与无线传感器模块实现M2M监测系统

一、概述

M2M就是把通信服务的对象从人扩展到任何一件东西, 新的M2M（Machine to Machine）应用不断地涌向商业服务的各个角落。在M2M通信中，主要的远距离连接技术包括GSM/GPRS/UMTS，近距离连接技术主要有802.11b/g、蓝牙、ZigBee、RFID等。此外，还有一些其他技术，如基于GPS、无线终端和网络的位置服务技术。由于M2M整合了无线通信和信息技术，可用于双向通信，如远距离收集信息、设置参数和发送指令，因此可实现不同的应用方案，如可以实现远程监视、控制、诊断、跟踪定位、数据采集。

二、系统原理

本系统可实现现场实时数据采集（基于嵌入式微处理器实现）与远程监控显示。

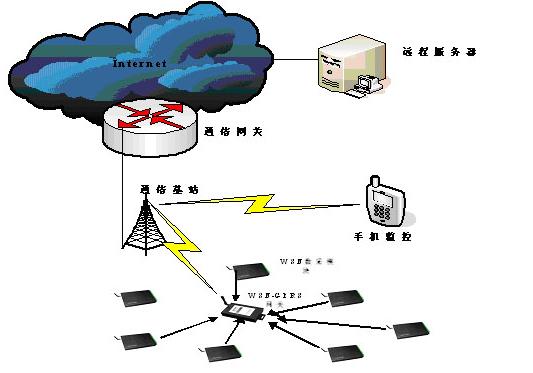

整个系统主要分为ZigBee网络和GPRS通信两个独立而又相互联系的部分：

ZigBee网络：

主要采用ZigBee传感器模块，可采集的各类参数的状态以电压﹑开关信号等方式或通过232或485总线传送至无线数采模块，可采集温湿度传感器﹑压力传感器﹑液位传感器及电流传感器等信号。然后经由ZigBee无线网络传给ZigBee-GPRS网关模块。

ZigBee-GPRS网关模块

ZigBee-GPRS网关模块连接ZigBee和GPRS网络，把接收到的ZigBee信号再通过GPRS网络传至远程数据监控中心。通过GPRS与远程监控中心连接，不受距离限制。此网关模块采用高性能ARM控制器，性能稳定，可采用蓄电池或太阳能电池供电。

应用领域

电力设备运行监控、电力大用户的远程抄表、家庭用户的远程抄表、无人值守（如物流仓库、大中型粮仓、农业环境、油田生产监控等）监控、水文监测等。

系统优势：

1、采用Zigbee网络，组网简单

2、采用Zigbee网络，功耗低，可电池供电，大批量使用

3、采用双网段数据传输，节省成本
