原创 混合接地

警告:

请注意用数字、模拟、高频、高功率等混合信号PCB的地平面。

潜在问题:

增加各种类型的信号之间的干扰(不透明、耦合等)。

预防措施:

对于复杂的电气结构，包括数字、模拟、高频、大功率等混合信号，应使用隔离地平面。

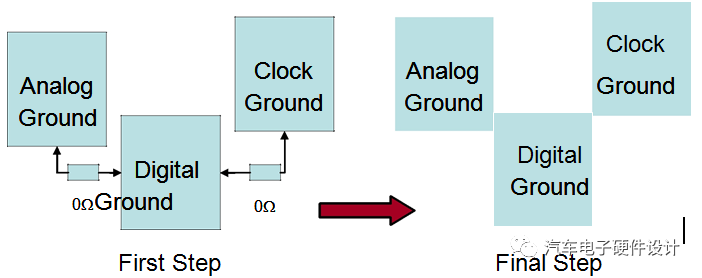

然后，当路由这些电图时:

-       在开始的时候，所有的地面平面应该通过0电阻连接在一起;

-       最后，在PCB设计评审结束后，这些电阻应该被移除，地面平面也会被合并。

其目的是确保每一种类型的信号都有其专用的(最终的和唯一的)全地平面的子部分
