原创 感性负载抛负载引起的高电压

警告:

当电流关闭时，请注意由于感性负载引起的高电压。

潜在问题:

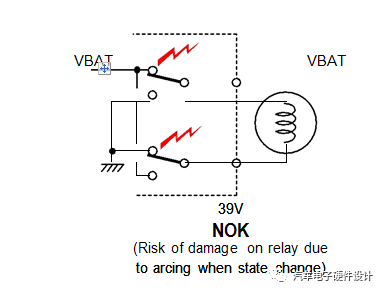

当在线圈中电流关闭时，如果没有任何保护措施限制高电压峰值(L*dI/dt)，这种高压会破坏控制感性负载的设备。

预防措施:

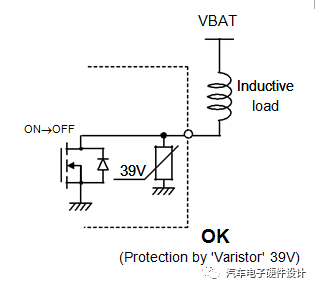

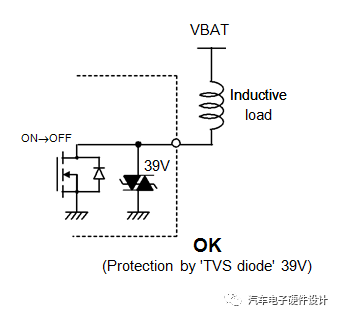

使用瞬态电压抑制(TVS)二极管或变阻器来限制电压的波动电压，根据剩余的元件或使用一个具有连续保护二极管的续流二极管来吸收反向电压。

Notes:

-        这些部件应在不过度加热的情况下支持这种电流(根据需要降额);

-        SMD变阻器组件不应直接连接到VBAT(因为潜在的可靠性问题)。

​​
