原创 [视频]Cadence OrCAD Capture 创建自定义 Title Block

Cadence OrCAD Capture 创建自定义 Title Block，只要是逼格高一点的公司或设计团队都会这么做的。添加公司的Logo，公司名称，规范一点的还要放置图纸设计人员，评审人员的签名框等等。

这显然是Cadence OrCAD Capture自带的Title Block满足不了的，Cadence OrCAD Capture自带的Title Block保存在Cadence安装路径下，如：

C:\Cadence\SPB_17.0\tools\capture\library\capsym.olb

这里capsym.olb就是包含Title Block的库文件，里边除了Title Block，还有电源、地符号，off page符号等。

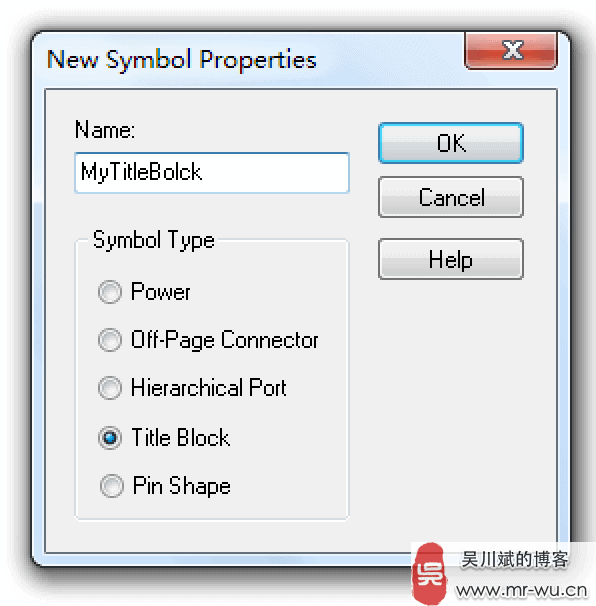

创建自定义的Title Block与创建原理图符号类似，其也是保存在olb文件中。通过在olb文件上鼠标右键弹出菜单中选择“New Symbol”，然后在“New Symbol Properties”对话框中选择“Title Block”项来新建一个Title Block。

其实系统自带的Title Block已经满足了我们大部分的功能，我们只需要增加Logo及公司标题名称等部分，大可不必重新开始，直接在系统自带的Title Block上进行修改添加即可。

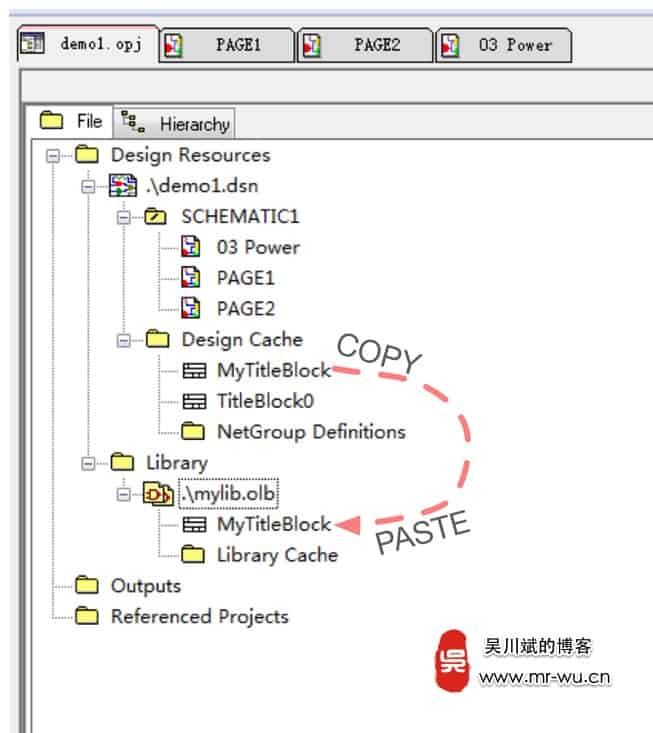

在原理图项目文件夹的“Design Cache”文件夹下保存有当前的Title Block文件，我们将其拷贝到我们的Library文件中，直接在上面进行修改。

在Library里双击Title Block，运用 Place line 来画线框，Place text 来放置文字信息，通过菜单栏 Place->Pictrue…来放置我们的LOGO。

我们还可以通过菜单 Options->Part Properties，来放置对应的Title Block 变量信息，例如：Page Name，Schematic Create Date等信息。

操作视频百度云分享猛击这里：

http://pan.baidu.com/s/1kT3Xu9D
