原创 电池管理系统的充放电回路分析

1. 充放电回路的几种结构：

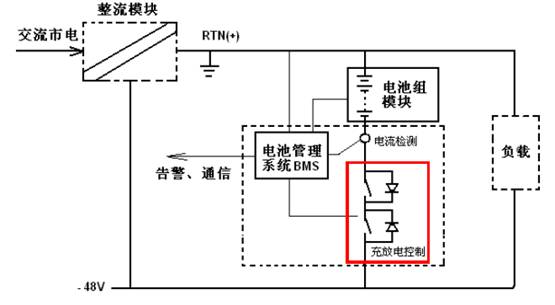

A. 充电继电器与放电继电器在同一回路上，通过二极管来限定电流方向

B. 充放电继电器不在同一回路上。

   说明： 放电回路中含有放电继电器和预放继电器。预防继电器用与含有大电容的负载。当继电器闭合时，此时由于电容的电压不能突变导致大的电流。从而使得继电器损坏。为了防止这种情况。放电初期需要加一个功率电阻作为缓冲。对于不是容性负载的情况，此时可不加预放继电器。

C.充放电继电器共用一个继电器

此时的策略需要注意：过放和过充都需要断开继电器。单体过放时，断开继电器，经过一段时间，打开继电器，如有充电电流则，保持闭合状态。单体过充时，断开继电器，经过一段时间，打开继电器，如果有放电电流则，保持闭合状态。如果既有过充电池，又有过放电池，则此时断开继电器。
