原创 两种简易的低成本双向的逻辑电平转化电路

在电子电路设计中，可能需要这样一种电路：

单片机输出5V或3.3V信号，但在总线上的信号是12V或24V甚至更高的电压。单片机I/O输出的逻辑信号可以反应到通讯总线上，而总线上的电平有变化时，也可以反应到单片机的I/O口上，而且只用到单片机的一个I/O口，而不需要输入输出各占一个I/O，也不需要使用比较器。

对于双向电平转换电路，市场上也有一些成熟的芯片，如maxim 的max13042，但这些芯片只局限于标准的逻辑电平之间的双向通讯，通讯电压比较低，

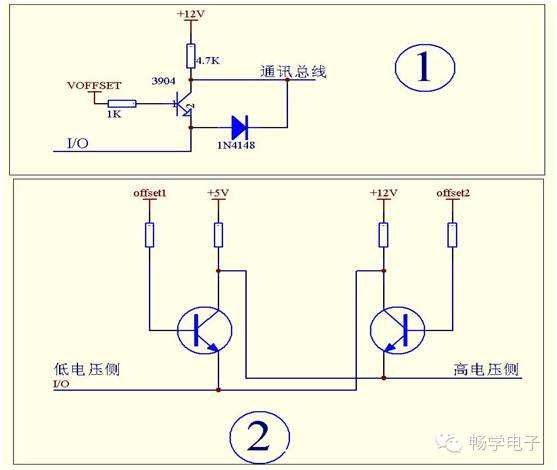

如max13042是 1.62V与3.6V 的双向电平通讯。在实际应用中，可能有5V与12V的电平双向电压转化的需求。下图中的两个电路可以实现这个功能：

电路说明：

（1）偏置电压必须低于I/O口输出电压，只有偏置电压低于I/O驱动电压，当I/ O输出高电平时，三级管出于截止状态。

（2）此电路适用于低速电路。
