原创 【CEAC优秀方案展示】高集成度IDT无线充电解决方案，给你不一样的专业体验！

方案概述

IDT无线充电技术解决方案是一款高集成度、单芯片SOC解决方案，支持QI LOGO WPC认证，并且兼容POWERMATE模式，具有加密通讯，异物检测模式功能。IDT目前是英特尔整个平台无线充电技术唯一的合作伙伴。现已有多家厂商使用IDT无线充电解决方案。

IDT无线充电接收端--方案特点

◆RX:P9025/P9028/P9025A

◆全球第一家支持QI&PMA双模的P9028

◆高度集成单芯片系统。量产只需外接 18个电容+1个电阻+1个线圈

◆10W RX用在平板电脑无线充电的P9022

◆集成同步桥式全波整流器

◆支持异物检测（FOD）

◆可通过外接电阻或I2C配置FOD

◆过温过压过流保护

◆充满电可自动关闭发送

◆可外接NTC热敏电阻检测温度

◆LED状态指示

◆I2C接口可读取电压电流和频率值

◆符合WPC V1.1认证

IDT无线充电发送端-方案特点

◆TX:P9038/P9036/P9035

◆外围 只有阻容器件，普通FR4双面板，效率高于72%，发热小

◆宽电压：4.5发~6.9V

◆EMS性能好，不用加共模圈

◆集成全桥逆变器以优化线圈驱动,保正较低的EMI/RFI辐射

◆充满电可自动关闭发送

◆过温过压过流保护

◆前置浪涌电压电流保护，能自动 识别USB2.0还是3.0

◆ 64bit安全加密

◆支持异物检测（FOD）

◆支持USB大电流充电

◆LED指示电源好坏状态

◆主从I2C接口

◆符合WPC V1.1认证

方案优势

1.提供SCH，PCB，bin文件完整设计及专业技术支持，易于量产

2.同时采用IDT TX，RX芯片组能有TX->RX通信做个性化产品设计

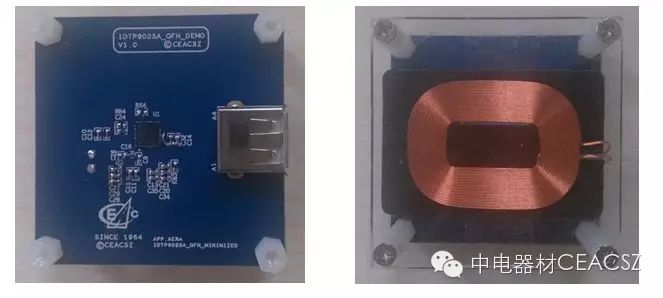

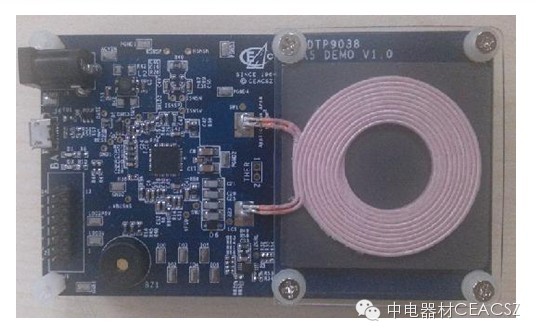

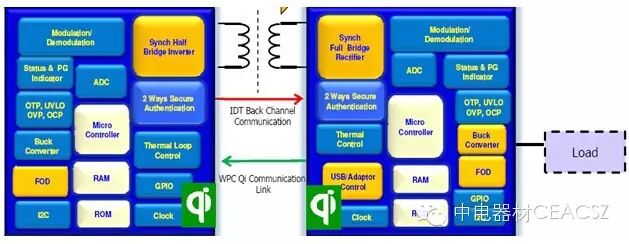

方案设计图
