原创 电镀自动加药系统

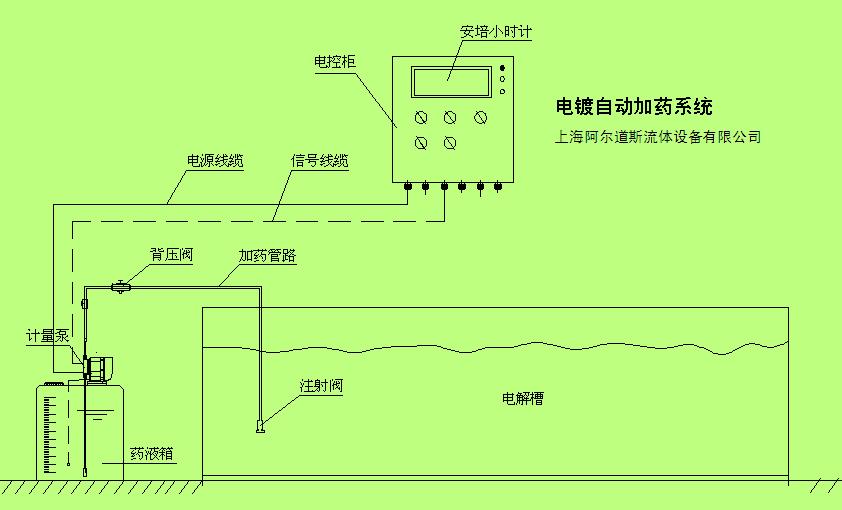

1、系统组成：<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

①     计量泵

阿尔道斯电磁式计量泵，中国/德国合资；

流量范围：20～800毫升/分钟；

压力范围：0.2～0.7 Mpa（2～7bar）；

泵头材质：PP、PVC、PTFE、SS316四种可选；

调节方式：接收安培小时计继电器信号，自动控制加药；

电源：220VAC

②     安培小时计/安分计

GSM系列安培分钟计、安培小时计均是电镀行业中专门用于统计安培分钟或安培小时数的测量仪器,由于其采用自动跟踪测量的方法,既提高了精确度,又可省去大量繁琐的人工登记工作,这样,对添加剂及镀种溶液的加入就有正确的依据,避免镀件颜色深浅不一。

信号输入

标称输入： DC 75mV（标准分流器信号输入）

允许过量程：瞬时：2倍/2秒; 持续：1. 2倍

显示范围：0.00As ～99999As； 0.00Am ～99999Am；.00Ah ～99999Ah，超出最大计量范围自动清零

精度： 0.5 ％

报警类型与继电器输出：上、下限报警输出，继电器分断容量：5A/250V

绝缘强度： IEC 60255-5  2kVrms-1min

环境承受能力：  工作  IEC 60068-1和2     　0℃～+55℃

储存  IEC 60068-1和2     -25℃～+70℃

湿热  IEC 60068-1-3       　93%RH 40℃

使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m

工作电源及功耗：     AC ( 85～265)V或DC ( 100～275)V      8VA

③ 药液箱/罐

材质：PE、PVC

容积：0.05～10吨

④ 电控箱/柜

电源：三相五线(或三相四线)380VAC±10% /50Hz

控制计量泵起停，仪表报警，搅拌机起停，液位报警，阀门开闭等功能，具体由现场工艺要求订制

2、设备价格

① 计量泵

德国阿尔道斯电磁式隔膜计量泵，原产德国多特蒙德，中国北京组装；

RP系列，接收脉冲或继电器信号，价格从1100至3400元

② 安培小时计/安分计

价格1000元左右

③ 药液箱/罐

根据材质及容积大小，价格从150到600元

⑤ 电控箱/柜（此设备可省略，直接将安时计与计量泵相连，即可实现自动加药）

根据现场工艺要求所实现的功能，价格从900到2500元，

⑦ 现场安装配件，如管材、线缆、支架、螺丝等，双方签定合同前协商

3、电镀自动加药系统承包价格，包含以下部分

① 设备价格（参考第2项）

② 现场安装及调试费用：

上海地区：设备价格之和的10%

其他地区：设备价格之和的15%

4、付款方式

客户先付合同价格的70%，全部设备即可发货到现场，待安装调试完成后付合同价格的剩余部分；

如客户无需现场安装调试，则款到85%后发货，剩余15%在合同期一个月内付清
