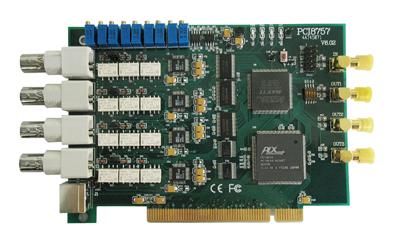

原创 PCI总线4路高速同步模拟量数据采集卡PCI8757

2010-7-7 09:43 1239 3 3 分类: 工业电子

PCI8757      AD:差分4路同步 每路1M 16位  板载8K字FIFO  量程为±10V、±5V、±2.5V、0-10V、0-5V;各通道量程单独可选




AD模拟量输入功能
注:括号中的单词为软件中的 AD参数
◆ 转换器类型:AD7671
◆ 输入量程:±10V、±5V、±2.5V、0~10V、0~5V
◆ 转换精度:16 位(Bit)
◆ 采样频率(Frequency):3~800KHz
注释:各通道实际采样速率 =  采样速率(同步采集)
分频公式:采样频率 = 主频 /  分频数,其中主频 = 50MHz,32 位分频,分频数的取值范围:最低为63,最高为16666667
◆ 物理通道数:4 通道
◆ 模拟量输入方式:单、双端模拟输入
◆ 模拟输入阻抗:10M?
◆ 通道切换方式:4 通道4芯片独立工作
◆ 数据读取方式:非空和半满查询方式、中断方式、DMA方式(此方式速度最高)
◆ 存储器深度: 8K字(点)FIFO 存储器
◆ 存储器标志:满、非空、半满
◆ 时钟源选项(ClockSource):板内时钟和板外时钟软件可选
◆ 触发模式(TriggerMode):软件内部触发和硬件外部触发(后触发 POST)
◆ 模拟量触发源软件可选(TriggerSource):ATR、DTR、CONVST_IN 信号
◆ 触发类型(TriggerType):边沿触发、脉冲(电平)触发
◆ 触发方向(TriggerDir):正向、负向、正负向触发
◆ 触发电平(TrigLevelVolt):0~10V
◆ 模拟量触发源(ATR)输入范围:0~10V
◆ 触发源 DTR输入范围:标准 TTL 电平
◆  AD转换时间:≤1.25us
◆ 非线性误差:±3LSB(最大)
◆ 系统测量精度:0.01%
◆ 工作温度范围:-40  to +85 ℃℃
◆ 存储温度范围:-40℃  ~ +120℃
◆ 板载时钟振荡器:50MHz
板卡外形尺寸143.6mm(长) * 102mm(宽)*18mm(高)
