原创 STM32学习之路(三十二)USB电路和LED电路的布线

2017-8-15 22:59 2295 8 8 分类: MCU/ 嵌入式

今天的内容是给USB电路和LED电路布线。

1、USB电路的布线

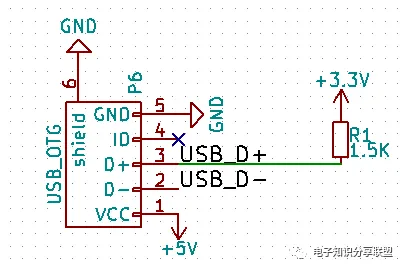

1)USB电路原理图

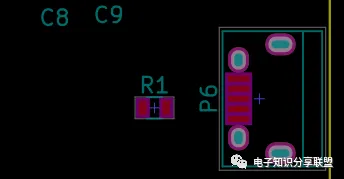

2)USB电路布局

3)布线线宽:

+5V电源线线宽0.5mm

与单片机引脚相连的信号线线宽:0.254mm

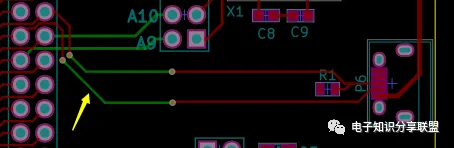

4)布线图

USB的两根数据线与单片机的排针引脚连接时,我们用了过孔,是因为后面还有一些线要经过这个区域,为了后面好走线,用了过孔。

地线暂且不连接,后面会给电路板铺铜。

2、LED电路的布线

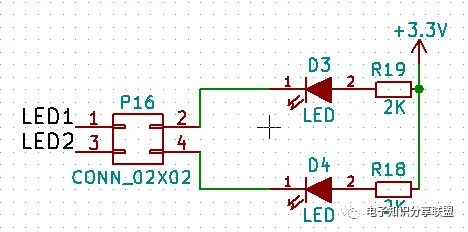

1)LED电路原理图

2)LED电路布局

3)布线线宽:

与单片机引脚相连的信号线线宽:0.254mm

其他线线宽:0.5mm

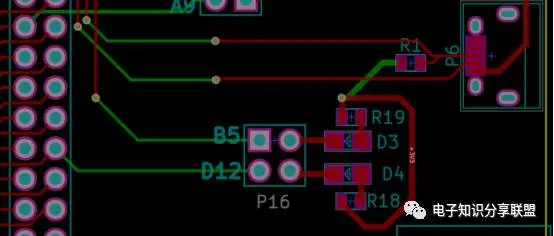

4)布线图

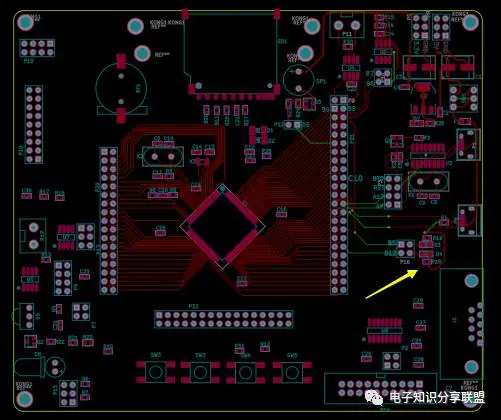

最后来一张总图,看一下USB电路和LED电路在整个电路板上的布局:

到这里,今天的内容就结束了。

如果有写的不合适的地方,还请大家多多指教。如果你有兴趣,也可以一起互相学习,共同进步。 (微信号 :c18093458455)
