原创 STM32学习之路（三十三）RS232通信接口、红外发射接收电路的布线

今天的内容是给RS232通信接口和红外线发射和接收电路布线。

1、RS232电路的布线

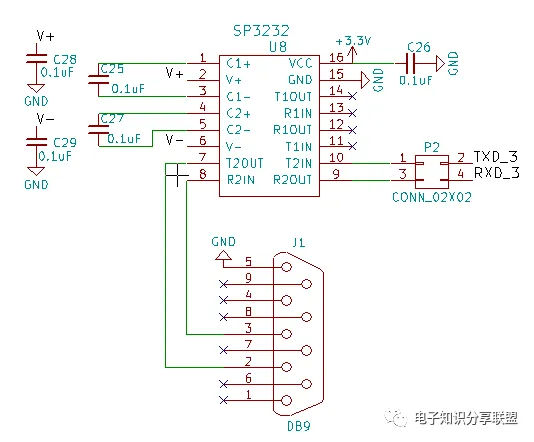

1）RS232电路原理图

2）RS232电路的布局

3）布线线宽：

与单片机引脚相连的信号线线宽：0.254mm

其他线线宽：0.5mm

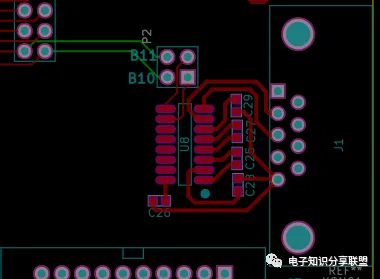

4）布线图

2、红外线发射接收电路的布线

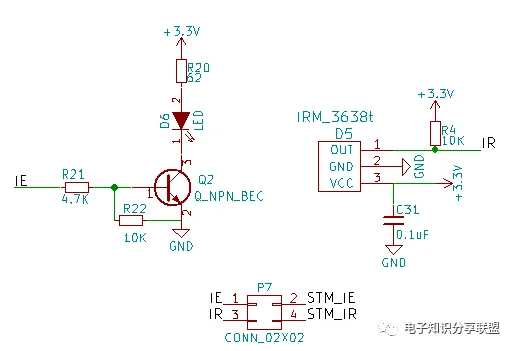

1）红外线发射接收电路原理图

2）红外线发射接收电路布局

3）布线线宽：

与单片机引脚相连的信号线线宽：0.254mm

其他线线宽：0.5mm

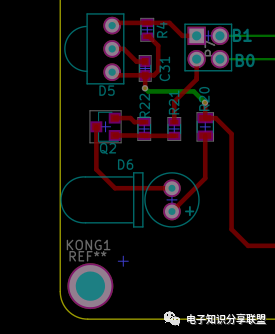

4）布线图

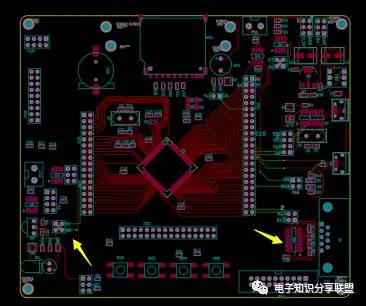

最后来一张总图，看一下RS232通信接口电路和红外线发射接收电路在整个电路板上的布局：
