原创 STM32学习之路（三十四） W25Q16电路和RS485接口电路的布线

今天的内容是给W25Q16电路和RS485接口电路布线。

1、W25Q16电路的布线

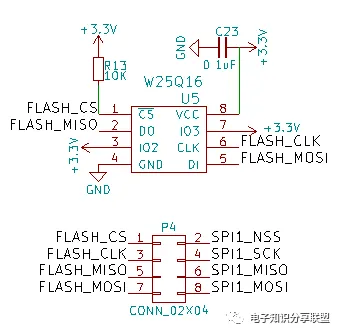

1）W25Q16电路原理图

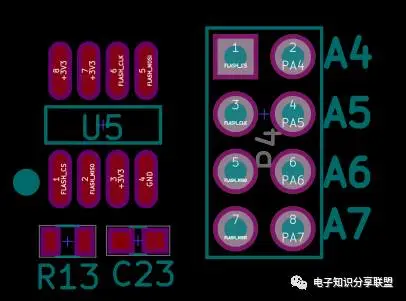

2）W25Q16电路的布局

3）布线线宽

电源线线宽：0.5mm

其它线线宽：0.254mm

4）布线图

注：地线后面铺铜时再做处理。

2、RS485接口电路的布线

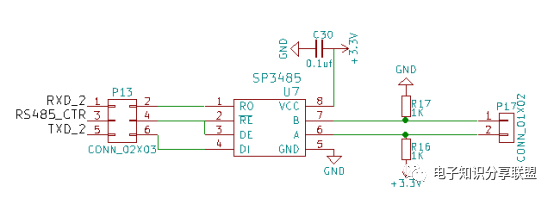

1）RS485电路原理图

2）RS485电路的布局

3）布线线宽

电源线线宽：0.5mm

与单片机引脚连线线宽：0.254mm

485-A、485-B两根数据线线宽：0.4mm

4）布线图

注：地线后面铺铜时再做处理。

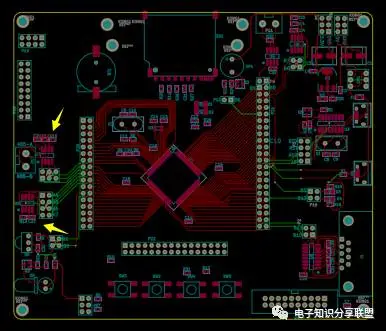

最后来一张总图，看一下W25Q16电路和RS485通信接口电路在整个电路板上的布局：
