STM32学习之路(三十六) SD卡座和照相机接口的布线
今天的内容是给SD卡座和照相机接口布线。
1、给SD卡座布线

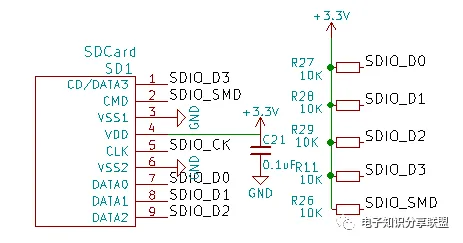

1)SD卡座电路原理图

2)布线线宽
电源线线宽:0.5mm
其他线线宽:0.3mm

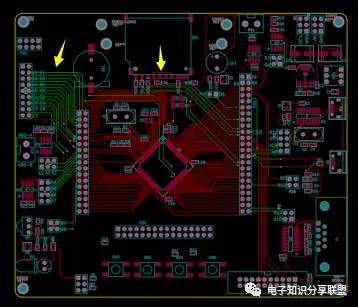

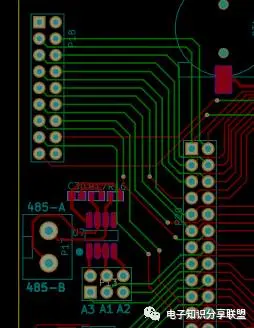

3)布线图

2、给照相机接口布线

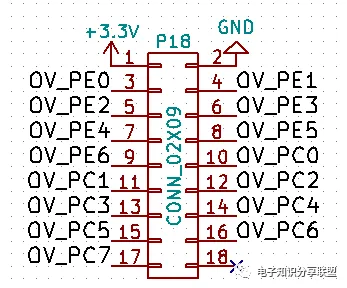

1)照相机接口电路原理图

2)布线线宽:0.25mm

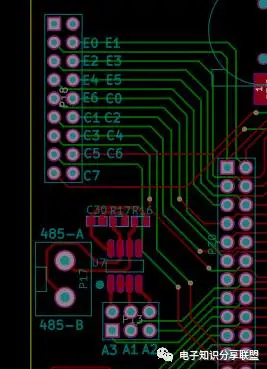

3)布线图

4)标注

最后来一张总图,看一下SD卡座电路和照相机接口电路在整个电路板上的布局:

到这里,今天的内容就结束了。
如果有写的不合适的地方,还请大家多多指教。如果你有兴趣,也可以一起互相学习,共同进步。 (微信号 :c18093458455)
